- Коммутационные аппараты главных цепей
| Коммутационные аппараты главных цепей КРУ СТРОЙПОДСТАНЦИИ | Технические параметры | |||||||||||||
| "Эволис" Вакуумный выключатель
| Schneider-Electric
| Номинальное напряжение (кВ) | 6 | 10 | ||||||||||
| Ток отключения (кА) | 25 | 31.5 | 40 | 25 | 31.5 | 40 | ||||||||
| Номинальный ток (А) | 630 1250 | 630 | 1250 | 2500 | 1250 | 2500 | 630 | 1250 | 630 | 1250 | 2500 | 1250 2500 | ||
| Исполнение | Выкатное / стационарное | |||||||||||||
Выкатная перемычка | Schneider-Electric
| Ток термической стойкости (кА) | 25 | 31.5 | 40 | |||||||||
| tk (с) | 3 | 3 | 3 | |||||||||||
| Номинальный ток (А) | 1250 | 1250 | 2500 | |||||||||||
| Межполюсное расстояние | 145 | 185 | 240 | |||||||||||
| Заземлитель
| Schneider-Electric
| Межполюсное расстояние (мм) | 160 | 200 | 240 | |||||||||
| Макс. Рабочее напряжение (кВ) | 7.2 | 12 | 7.2 | 12 | 7.2 | 12 | ||||||||
| Ток термической стойкости, 1с (кА) | 31.5 | 50 | 40 | 50 | 50 | |||||||||
| Ток динамической стойкости (мгн.) (кА) | 2,5lk | 2,5lk | 2,5lk | |||||||||||
| Вакуумный выключатель ВБ-10
|  | Номинальное напряжение (кВ) | 10 | |||||||||||
| Номинальный ток отключения (кА) | 31.5 | |||||||||||||
| 630 | 1600 | 2000 | 2500 | 3150 | ||||||||||
| Номинальный ток (А) | 100 | 150 | ||||||||||||
| 40 | 25-30 | |||||||||||||
| Собственное время включения (мс) | 10 | |||||||||||||
| Собственное время отключения (мс) | 1000 | 1600 | ||||||||||||
| Вакуумный выключатель ВВ/TEL
| ТАВРИДА ЭЛЕКТРИК | Номинальное напряжение (кВ) | 12.5 | 20 | 20 | 25 | ||||||||
| Номинальный ток (А) | 85 | 85 | 85 | 85 | ||||||||||
| Номинальный ток отключения К.З (кА) | 100 | 100 | 100 | 100 | ||||||||||
| Собственное время включения (мс) | ||||||||||||||
| Собственное время отключения (мс) | ||||||||||||||
| Вакуумный выключатель ZN-63A
|  | Номинальное напряжение (кВ) | 10 | ||||||
| Номинальный ток (А) | 630, 1250, 1600, 2000, 3150, 4000, 5000 | ||||||||
| Номинальный ток отключения К.З (кА) | 16 | 20 | 25 | 31.5 | 40 | 50 | |||
| Коммутационный ресурс (при К.З) | 50 | 50 | 50 | 50 | 30 | 20 | |||
| Механическая надёжность (число включений) | 20000 | 20000 | 20000 | 20000 | 10000 | 10000 | |||
| Заземлитель JN15-12
| | Номинальное напряжение (кВ) | 12 | ||||||
| Номинальный кратковременно выдерживаемый ток (кА) | 31.5 | ||||||||
| Номинальная длительность короткого замыкания (с) | 4 | ||||||||
| Номинальный пиковый выдерживаемый ток (кА) | 80 | ||||||||
| Номинальный подключаемый ток КЗ (кА) | 80 | ||||||||
| Межполюсное расстояние | 210, 230, 250, 275 | ||||||||
| Трансформаторы тока | |||||||||
| Трансформаторы тока типа ТЛК, ТПК, ТПОЛ
|
| Номинальное напряжение (кВ) | 10 | ||||||
| Номинальный первичный ток (А) | 20 30 50 75 100 150 200 300 400 600 800 1000 1500 2000 | ||||||||
| Номинальный вторичный ток (А) | 5 1 | ||||||||
| Номинальная частота (Гц) | 50 60 | ||||||||
| Трансформатор тока опорный LZZBJ9-10
| | Номинальное напряжение (кВ) | 10 | ||||||
| Номинальный первичный ток (А) | 5-100 | ||||||||
| Номинальный вторичный ток (А) | 5 | ||||||||
| Номинальная частота (Гц) | 50 | ||||||||
| Трансформаторы тока типа ТШЛП-10
|
| Номинальное напряжение (кВ) | 10 11 | ||||||
| Номинальный первичный ток (А) | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | |||
| Число вторичных обмоток (шт.) | 2, 3,4 | ||||||||
| Номинальный вторичный ток (А) | 1 5 | ||||||||
| Номинальная частота (Гц) | 50 60 | ||||||||

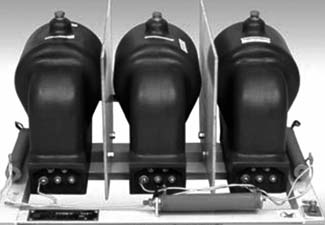

| Трехфазная антирезонансная группа трансформаторов напряжения 3хЗНОЛ.06-10
|
| Класс напряжения, кВ (кВ) | 6 | 10 | ||
| Наибольшее рабочее напряжение (кВ) | 7.2 | 12 | ||||
| Номинальное линейное напряжение на выводах основной вторичной обмотки (В) | 100 | |||||
| Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), (В*А) | 400 | |||||
| Схема и группа соединения обмоток | NrVY/ | |||||
| Номинальная частота (Гц) | 50 60 | |||||
| Трансформатор напряжения НОЛ-0,8
|  | Класс напряжения (кВ) | 3 | 6 | 10 | |
| Наибольшее рабочее напряжение, кВ | 3.6 | 7.2 | 12 | |||
| Номинальное напряжение первичной обмотки, В | 3000, 3300 | 60003 6300, 6600, 6900 | 10000, 11000 | |||
| Номинальное напряжение вторичной обмотки, В | 100/110 | 100/110 | 100/110 | |||
| Номинальная частота, Гц | 50/60 | 50/60 | 50/60 | |||
| Предельная мощность вне класса точности, ВА | 150 | 400 | 630 | |||
| Трансформатор собственных нужд
|  | Номинальная мощность (кВА) | от 1 до 400 | |||
| Номинальное напряжения первичной обмотки (В) | 133, 220, 380, 660 В. ( возможны любые другие до 2000 В) | |||||
| Напряжение вторичных обмоток (В) | 36, 42, 90, 127, 230, 380, 400, 660 В ( возможны любые другие до 2000 В) | |||||
| Испытательное напряжение для трансформатора (В) | 3500 | |||||
| Степень защиты оболочки | IP20 | |||||
| Трансформатор нулевой последовательности CSH-100/200
| Schneider-Electric
| Максимально допустимый ток (кА) | 20кА/1с | |||
| Коэффициент трансформации | 1/470 | |||||
| Точность измерений | 5% | |||||
| Внутренний диаметр | 120 | 200 | ||||
| Трансформатор нулевой последовательности ТЗРЛ
| | Номинальное напряжение (кВ) | 0.66 | |||
| Номинальная частота (Гц) | 50, 60 | |||||
| Коэффициент трансформации | 30./1 | |||||
| Односекундный ток термической стойкости вторичной обмотки (А) | 140 | |||||
| Изолятор опорный
|
| Номинальное напряжение (кВ) | 10 |
| Наибольшее допустимое напряжение, кВ | 12 | ||
| Испытательное напряжение полного грозового импульса (кВ) | 75 | ||
| Выдерживаемое напряжение пром. частоты в сухом состоянии, кВ | 42 | ||
| Минимальная разрушающая сила на изгиб, кН | 8 | ||
| Минимальная разрушающая сила на сжатие, кН | 20 | ||
| Изолятор ИОР-10
|
| Пробивное напряжение (кВ) | 80 |
| Испытательное одноминутное напряжение частотой 50 Гц (кВ) | 42 47 | ||
| Выдерживаемое напряжение 50 Гц (при плавном подъеме) в сухом состоянии (кВ) | 28 | ||
| Испытательное напряжение частотой 50 Гц в условиях выпадения росы (кВ) | 12 | ||
| Испытательное напряжение частотой 50 Гц в условиях выпадения инея (кВ) | 10 | ||
| Счётчики | |||
| Евроальфа
| ELSTER Метроника
| Класс точности | 0,2S и 0,5S |
| Количество тарифов | 4 тарифные зоны в день, 4 типа дней недели, 4 сезона, автоматический переход на летнее и зимнее время | ||
| Номинальный ток (максимальный ток) (А) | 1(10)А, 5(10)А | ||
| Диапазон рабочих напряжений (В) | 3x57/100, 3x100, 3x230/400 +/- 20% | ||
| Диапазон частоты сети (Гц) | 47,5 - 52,5 | ||
| Рабочий диапазон температур | от -40С до +70С | ||
| Сохранность данных в энергонезависимой памяти | 20 лет | ||
| Срок службы | 30 лет | ||
| СЭТ-1М.01
| ФГУП Нижегородский завод им. М.В.Фрунзе | Класс точности при измерении активной / реактивной энергии | 0,5S/1,0 |
| Номинальное напряжение (В) | 230 | ||
| Номинальная сила тока (А) | 5 | ||
| Максимальная сила тока (А) | 7.5 | ||
| Частота в сети (Гц) | от 47,5 до 52,5 | ||
| Количество тарифных зон | 12 | ||
| Ограничители перенапряжения | |||
| Ограничители перенапряжений
| ТАВРИДА ЭЛЕКТРИК
| Ограничители перенапряжений с металлооксидными нелинейными резисторами предназначены для защиты от коммутационных и грозовых перенапряжений изоляции электрооборудования переменного тока частоты 50 Гц для электроустановок с номинальным напряжением от 3 до 220 кВ. Отсутствие искрового промежутка обеспечивает постоянное подключение ограничителей перенапряжений к защищаемому | |
