Однолинейные схемы первичных цепей шкафов для всех значений номинальных токов КСО ФМ-06 «МИНИ»

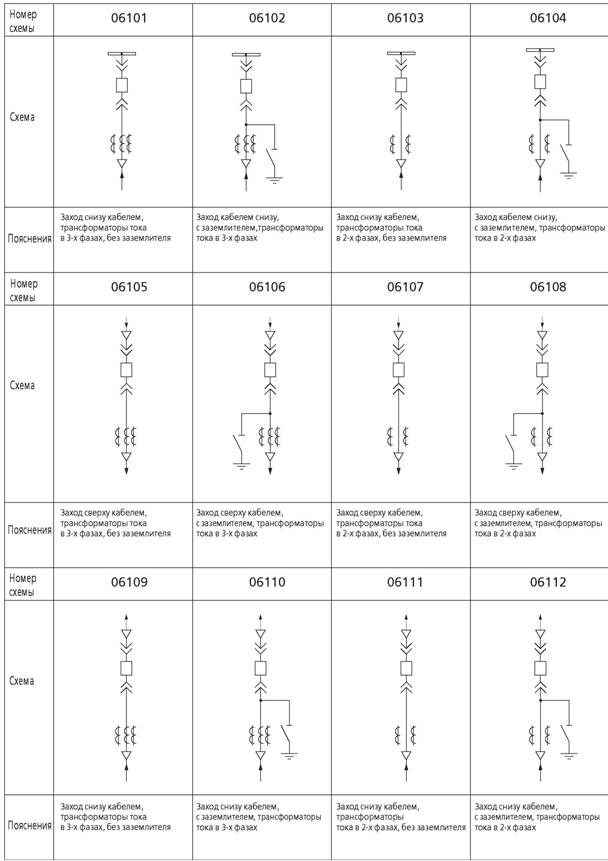

Шкаф вводного выключателя ШВВ

КСО ФМ-06 схема шкафа вводного выключателя

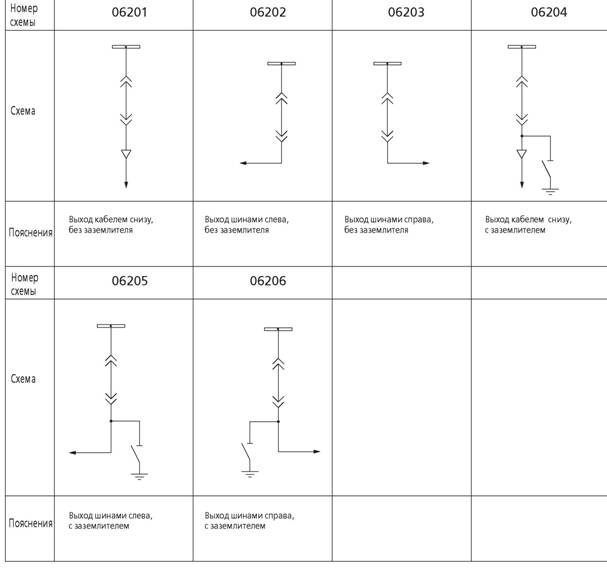

Шкаф секционного разъединителя

КСО ФМ-06 схема шкафа секционного разъединителя

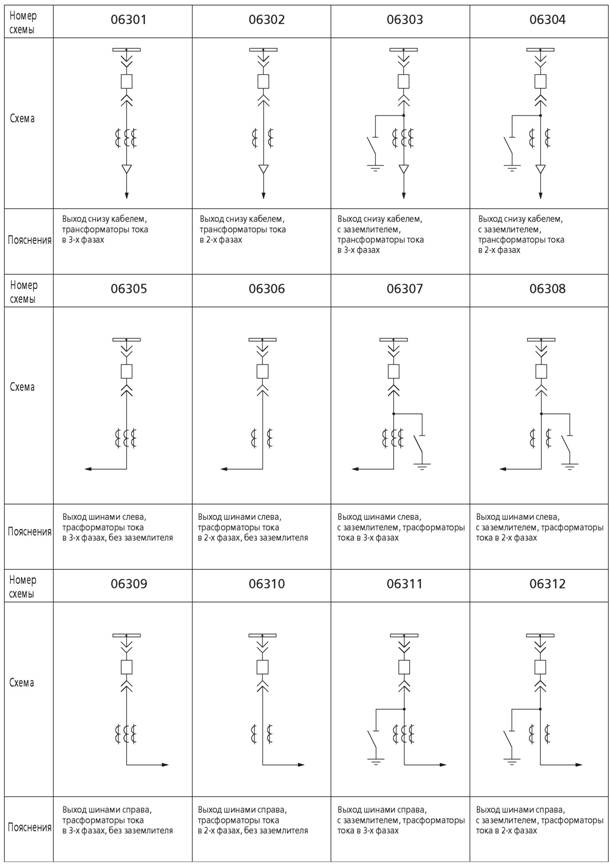

Шкаф отходящей линии

КСО ФМ-06 схема шкафа отходящей линии

Шкаф секционного выключателя ШСВ

КСО ФМ-06 схема шкафа секционного выключателя

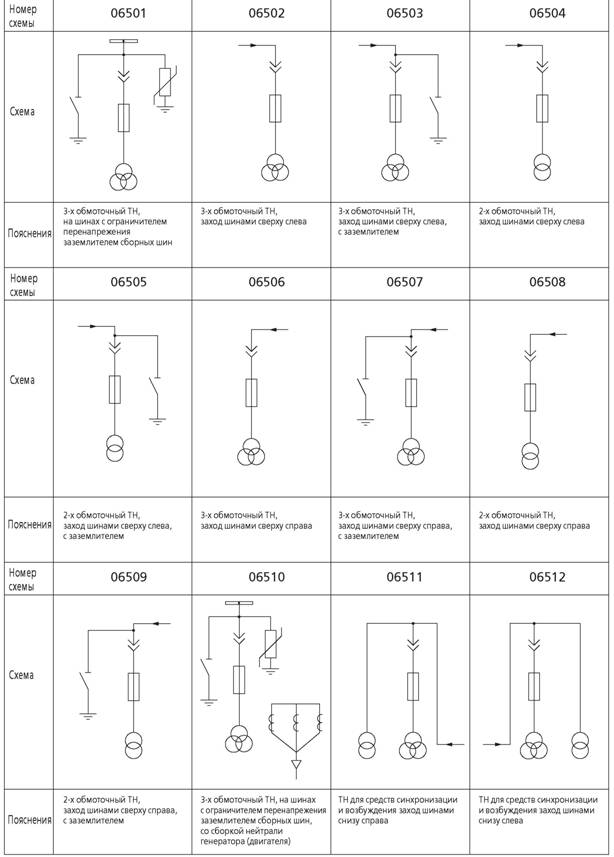

Шкаф трансформатора напряжения ШТН

КСО ФМ-06 схема шкафа трансформатора напряжени
