4. Наименование и назначение шкафов КРУ Ф-03

Номер схемы главных цепей Обозначение шкафаНазначение шкафаАппараты главных цепей
03101-03199ШВВШкаф вводного выключателяВыкатной элемент с вакуумным выключателем Проходные трансформаторы тока

Быстродействующий заземлитель

03201-03299ШСРШкаф секционного разъединителяВыкатной элемент с перемычкой Быстродействующий заземлитель
03301-03399ШСВШкаф секционного выключателяВыкатной элемент с вакуумным выключателем Проходные трансформаторы тока
03401-03499ШОЛШкаф отходящей

ЛИНИИ

Выкатной элемент с вакуумным выключателем Опорные трансформаторы тока

Быстродействующий заземлитель Ограничители перенапряжений Трансформаторы тока нулевой последовательности

03501-03599ШТНШкаф

трансформатора напряжения

Выкатной элемент с трехфазной антирезонансной группой трансформаторов напряжения Быстродействующий заземлитель Ограничители перенапряжений Высоковольтные предохранители
03601-03699ШПТСН

ШТСН

Шкафы различных назначенийВыкатной элемент с

ВЫСОКОВОЛЬТНЫМИ

предохранителями Опорные трансформаторы тока

Быстродействующий заземлитель

Выкатной элемент с сухим силовым трансформатором

03701-03799ШСШкафы стыковки с РУ разных типов

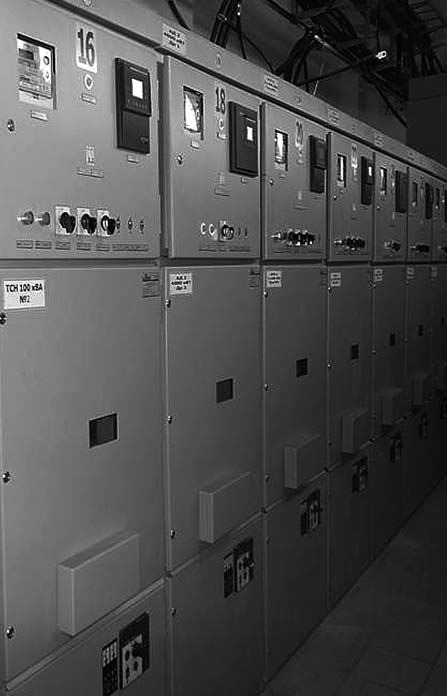

КРУ Ф-03

Габаритные размеры и масса шкафа (без выключателя)

Номинальный Габаритные размеры, ммМасса, кг
ток (А)ВысотаГлубинаШирина
630- 160023001700850950
1600-20002300170011001400
2000 - 50002300170011001400

КРУ Ф-03
