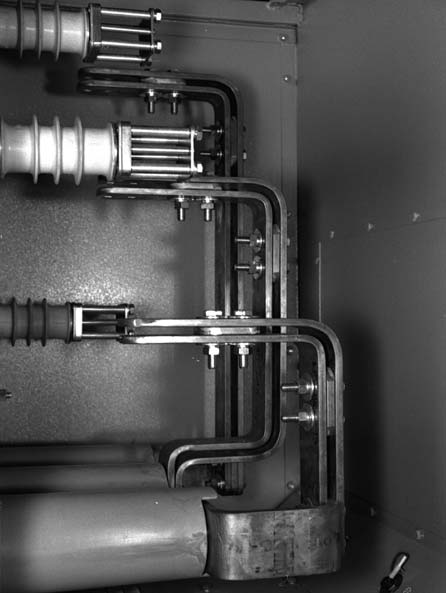

1. Базовые технические характеристики шкафов КРУ 6-10 кВ
| Номер схемы главных цепей | Тип КРУ | КРУ Ф-02 | КРУФ-03 | КСО Ф-05 | КСО Ф-05 «МАКСИ» | КСО ФМ -06 «мини» | КРУФ-06 | |||
| Наименование характеристик | ||||||||||
| Номинальный ток главных цепей, А | 630 -2500 | 630 -2500 | 630- 1600 | 630-2500 | 630 - 1250 | 630-4000 | ||||
| Номинальный ток сборных шин, А | 630 -2500 | 630 -2500 | 630- 1600 | 630-2500 | 630 - 1250 | 630-4000 | ||||
| Номинальный ток термической стойкости (отключения выключателя), кА | 16; 25; 31,5 | 16; 25; 31,5 | 16; 25 | 31,5 | 16; 25 | 16; 25; 31,5; 40 | ||||
| Номинальный ток электродинамической стойкости, кА | 32; 41; 51; 64; 81 | 64 | 81 | 64 | 32; 41; 51; 64; 81 | |||||
| Условия обслуживания | двухстороннее | двух-стороннее | одно-стороннее | одно-стороннее | одно-стороннее | двухстороннее | ||||
| Расположение сборных шин | верхнее | нижнее | верхнее | верхнее | верхнее | верхнее | ||||
| Габаритные размеры | 800x1550x2300 1000x1550x2300 1000x1650x2300 | 850x1700x2300 1100x1700x2300 | 750x1200x2400 (2800) | 1000x1200x2400 (2800) 800x1200x2400 (2800) | 600x1000x2000 | 800x1650x2300 1000x1650x2300 | ||||
| Коммутационные аппараты главных цепей | Эволис, «Шнейдер Электрик» ВБ-10, «Контакт» | Эволис, «Шнейдер Электрик» ВБ-10, «Контакт» | Эволис, «Шнейдер Электрик» ВБ-10, «Контакт» ВВ/TEL, «Таврида Электрик» | Эволис, «Шнейдер Электрик» ВБ-10, «Контакт» SION, «Сименс» | Эволис, «Шнейдер Электрик» SION, «Сименс» | ZN-63A-12, «CHINT» GVB, «LS Industrial Systems» SION, «Сименс» VD-4, ABB | ||||
| Наличие выкатного элемента в средней части шкафа | ДА | |||||||||
| Максимальные количество и сечение подключаемых кабелей | 4[3х240] | 4[3х240] | 3[3х240] | 4[3х240] | 3[3х240] | 4[3x240] | ||||
| Тип применяемого быстродействующего заземлителя | Smalt, «Шнейдер Электрик» | JN-15, «CHINT» SEH/M201 «LS Industrial Systems» | ||||||||
| Защита и автоматика с применением микропроцессорных терминалов | Sepam 1000+, «Шнейдер Электрик» F650, MIFII, MIVII «General Electric» «Сириус», «Орион», «Радиус-Автоматика», г. Зеленоград SIPROTEC, "Сименс" БИМ, НТЦ «Госан» БЭМП, «ЧЭАЗ» | |||||||||
| Тип оперативного тока | Постоянный 110, 220 В Переменный 220 В | |||||||||
| Возможность встраивания устройств защиты в АСУ ТП | ДА | |||||||||
| Климатическое исполнение | УЗ по ГОСТ 15150-69 | |||||||||
| Наличие приборов обогрева | В кабельном и релейном отсеках | |||||||||
| Тип трансформаторов тока | ТШЛП-10; ТЛК-10 | ТЛК-10, ТПОЛ-10 | ТШЛП-10; ТЛК-10 | |||||||
| Тип трансформатора напряжения | НОЛ 6000/100; НОЛ 10000/100 ЗНОЛ 6000/(100*100/3); ЗНОЛ 10000/(100*100/3) | |||||||||
| Тип трансформатора тока нулевой последовательности | CSH-120 (200); ТЗРЛ | |||||||||
| Тип ограничителя перенапряжения | ОПН-ЭС-П 10/11,5-10/1 ОПН-ЭС-П 6/7,2-10/2 УХЛ2 | |||||||||
| Тип предохранителей в цепях ТН | ПН 01-10УЗ ПКН 001-10 УЗ | |||||||||
| Тип предохранителей в цепях ТСН | ПКТ 101 -6-31,5-20-УЗ | |||||||||
| Тип опорных изоляторов | ИО-ЭС-П 8-80-6 УХ Л 2 ИОСК 10-8-6 (10-8-4) | |||||||||
| Материал сборных шин и ошиновки | МЕДЬ | |||||||||
| Изоляция сборных шин и ошиновки | комбинированная | |||||||||
