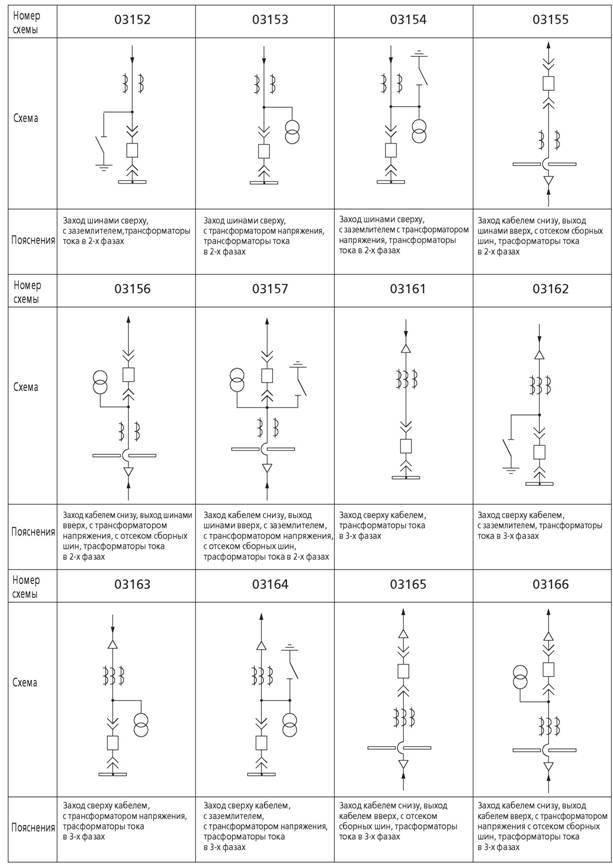

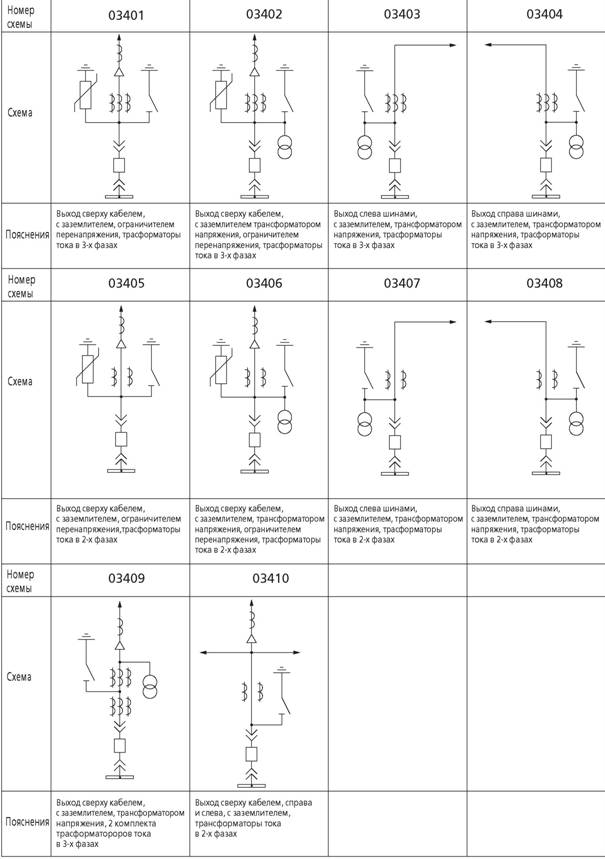

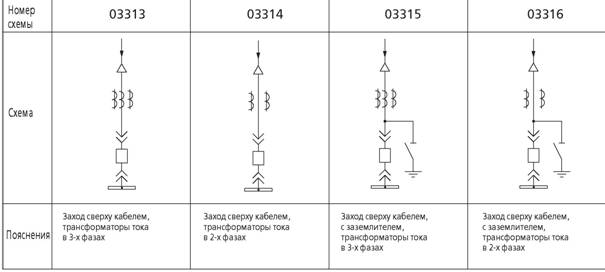

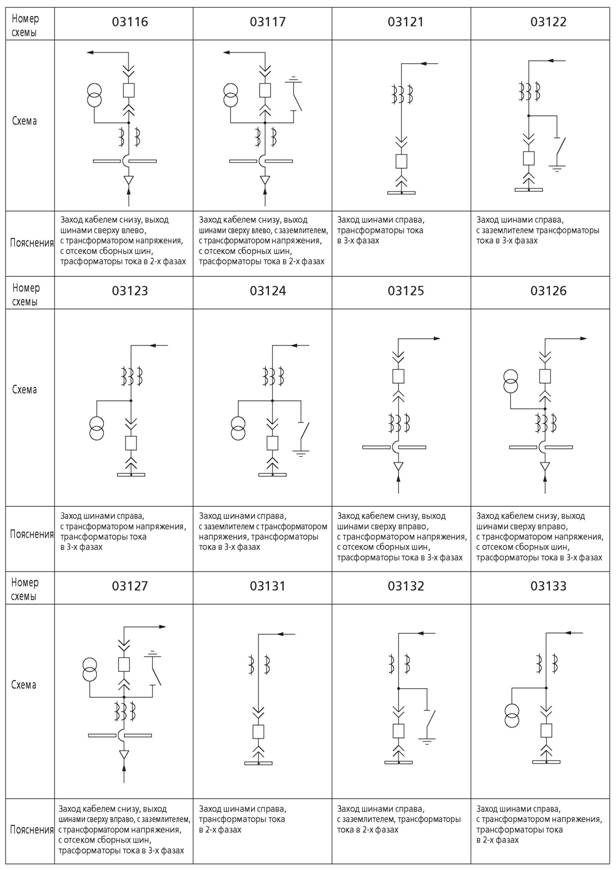

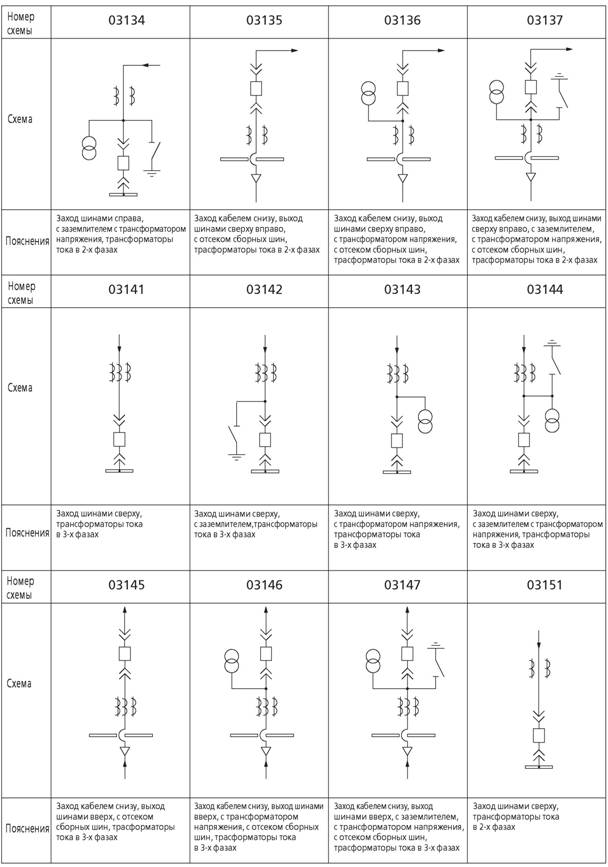

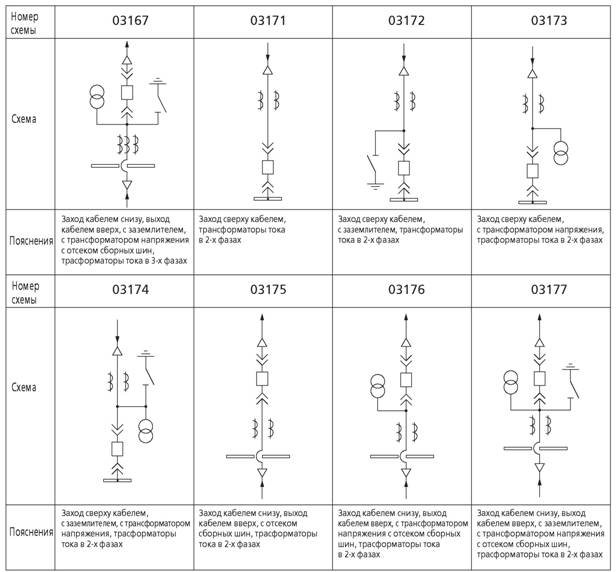

Однолинейные схемы первичных цепей шкафов для всех значений номинальных токов

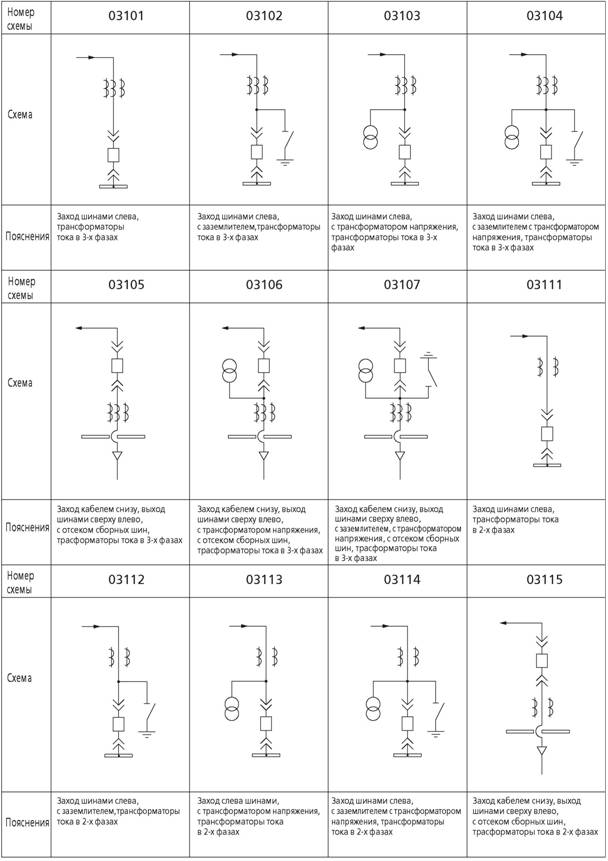

Шкаф вводного выключателя ШВВ

Шкаф вводного выключателя ШВВ

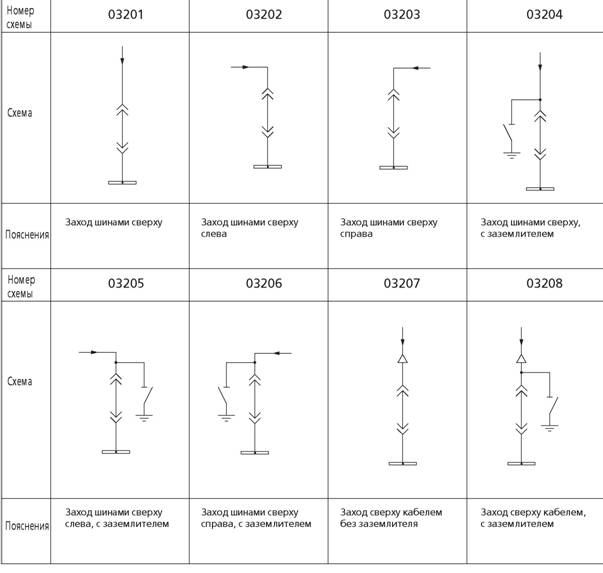

Шкаф секционного разъединителя ШСР

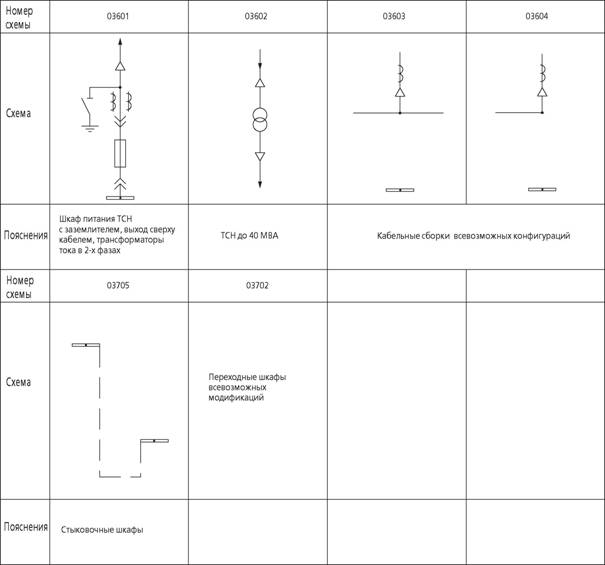

Шкафы различного назначения

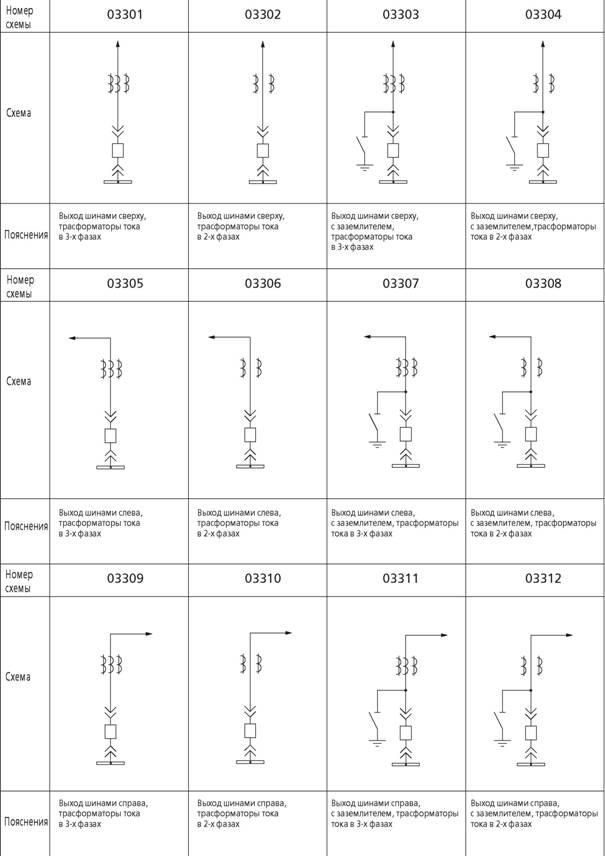

Шкаф отходящей линии ШОЛ

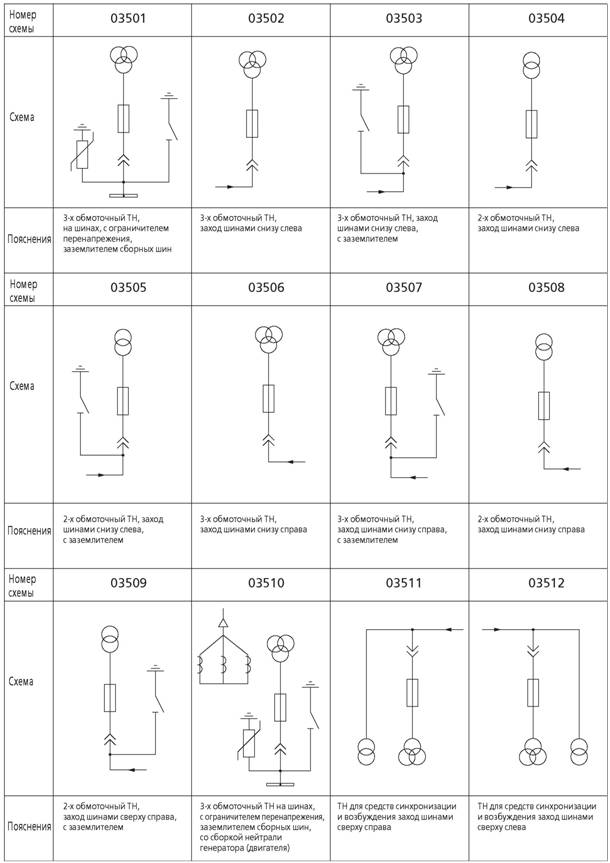

Шкаф трансформатора напряжения ШТН
