Страница 5 из 18

Однолинейные схемы первичных цепей шкафов для всех значений номинальных токов

Шкаф «глухого ввода» ШГВ

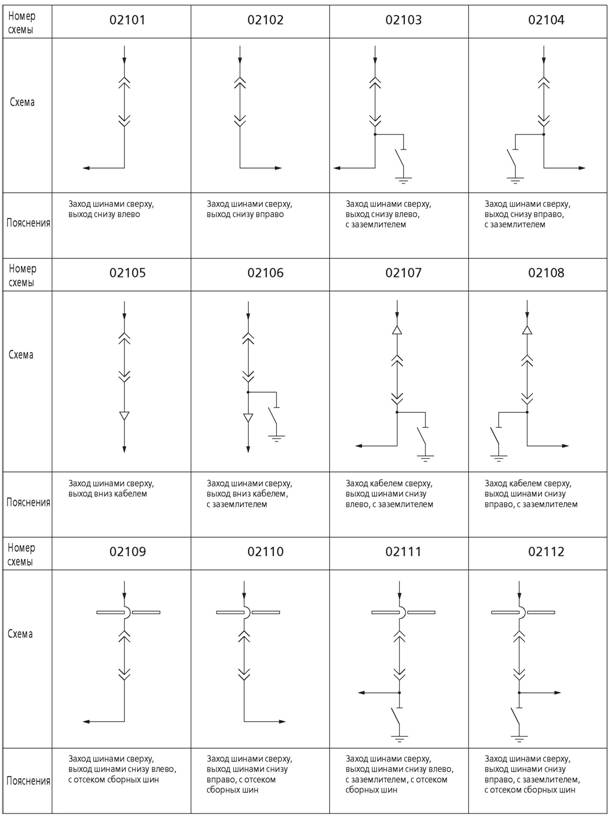

Шкаф «глухого ввода» ШГВ КРУ Ф-02

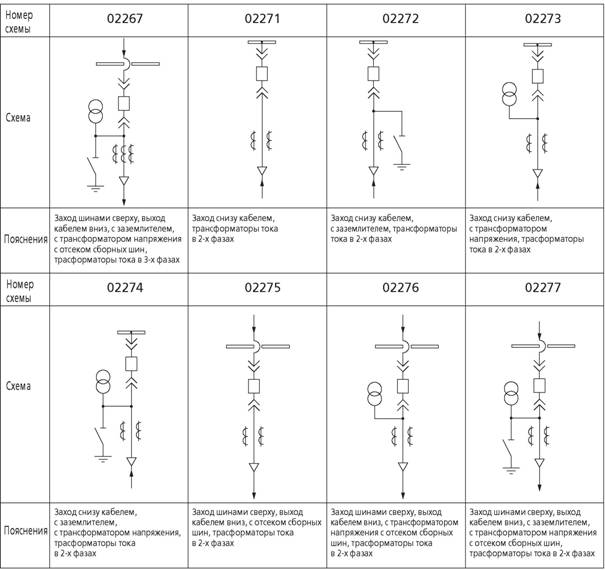

Шкаф вводного выключателя ШВВ

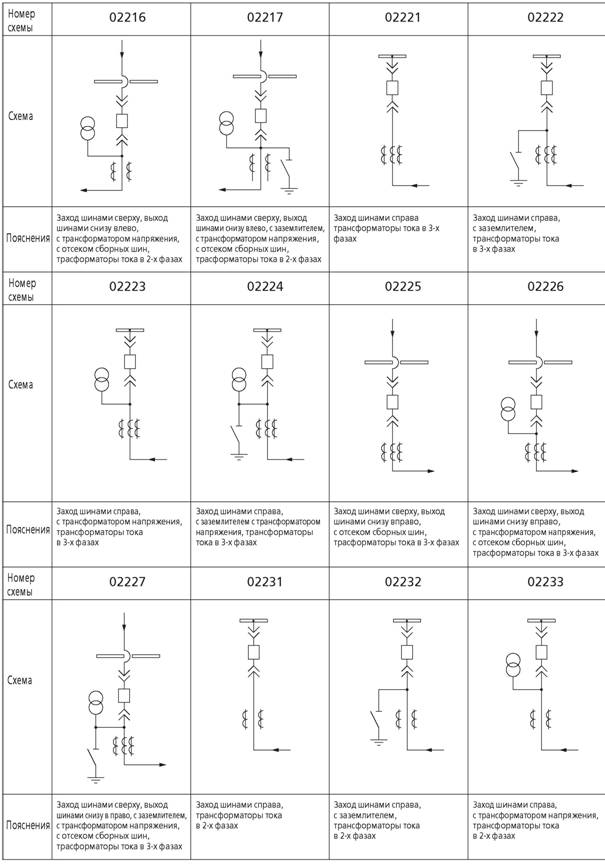

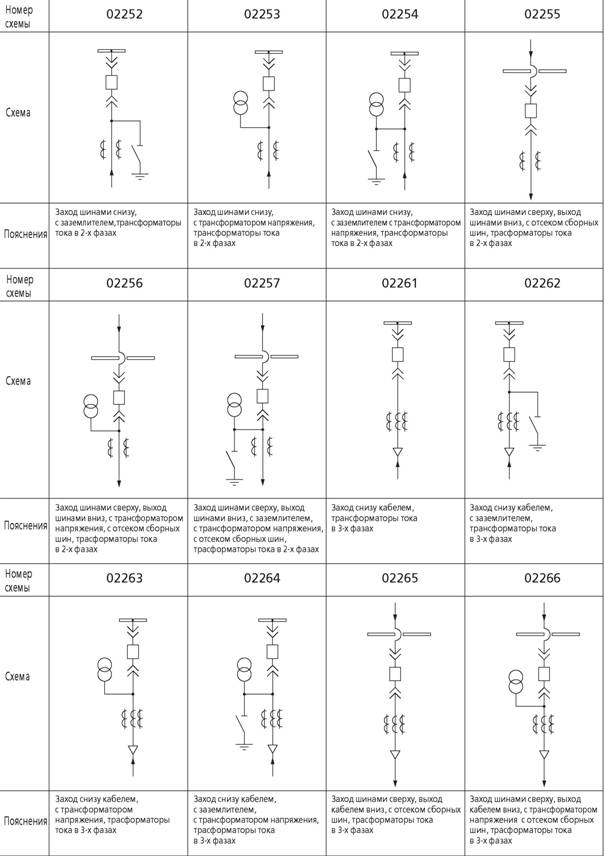

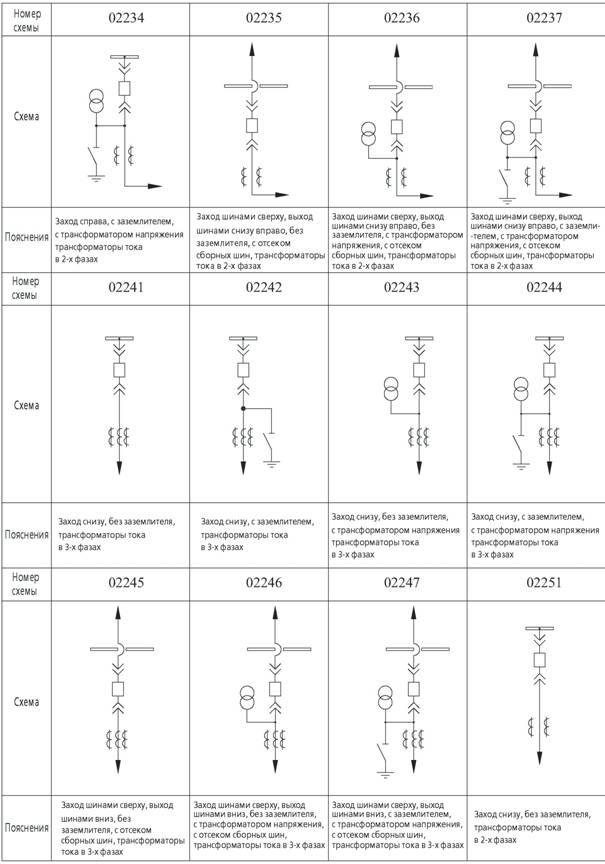

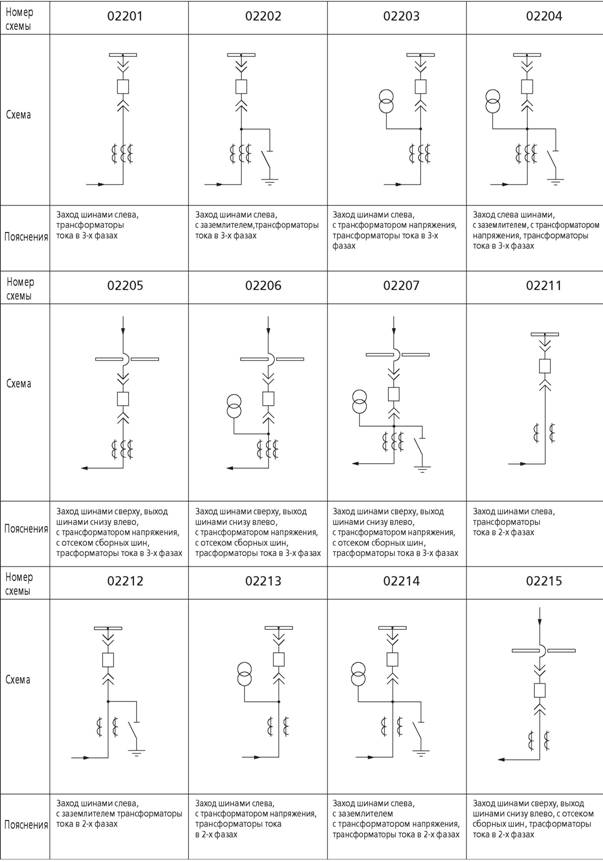

Шкаф вводного выключателя ШВВ КРУ Ф-02

Шкаф вводного выключателя ШВВ

Шкаф вводного выключателя ШВВ КРУ Ф-02 2

Шкаф вводного выключателя ШВВ

Шкаф вводного выключателя ШВВ КРУ Ф-02 3

Шкаф вводного выключателя ШВВ

Шкаф вводного выключателя ШВВ КРУ Ф-02 4

Шкаф вводного выключателя ШВВ

Шкаф вводного выключателя ШВВ КРУ Ф-02 5

Шкаф секционного разъединителя ШСР

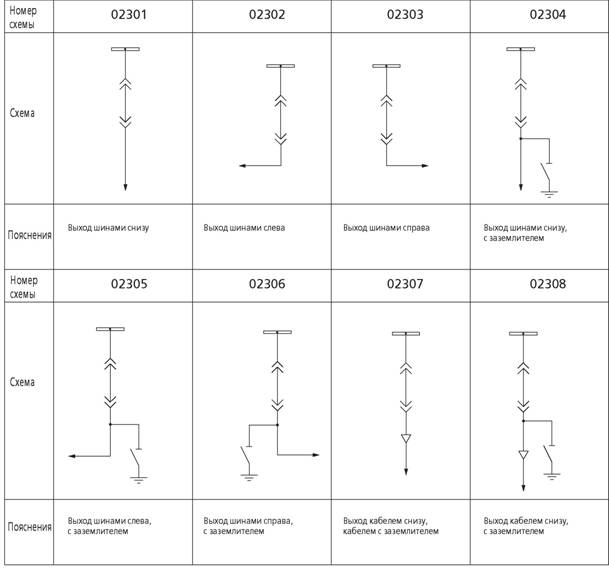

Шкаф секционного разъединителя ШСР КРУ Ф-02

Шкаф секционного выключателя ШСВ

Шкаф секционного выключателя КРУ Ф-02

Шкаф секционного выключателя ШСВ

Шкаф секционного выключателя КРУ Ф-02 2

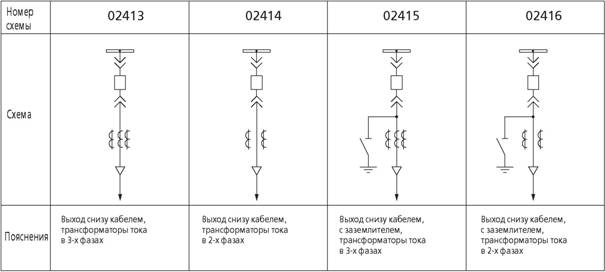

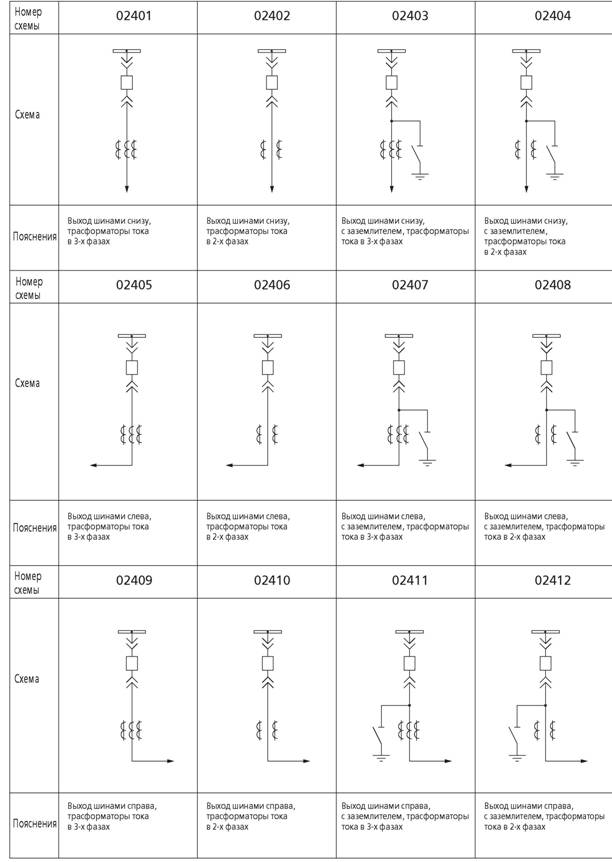

Шкаф отходящей линии ШОЛ

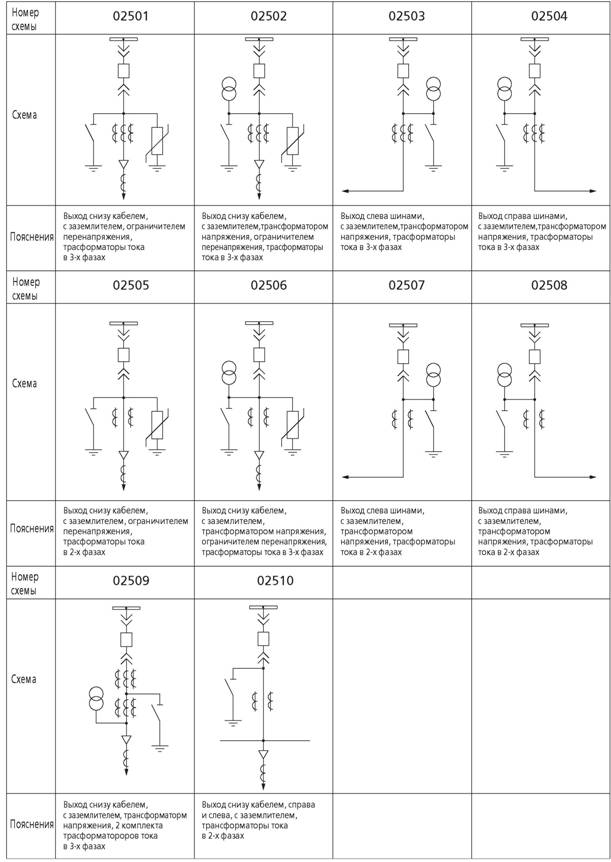

Шкаф отходящей линии КРУ Ф-02

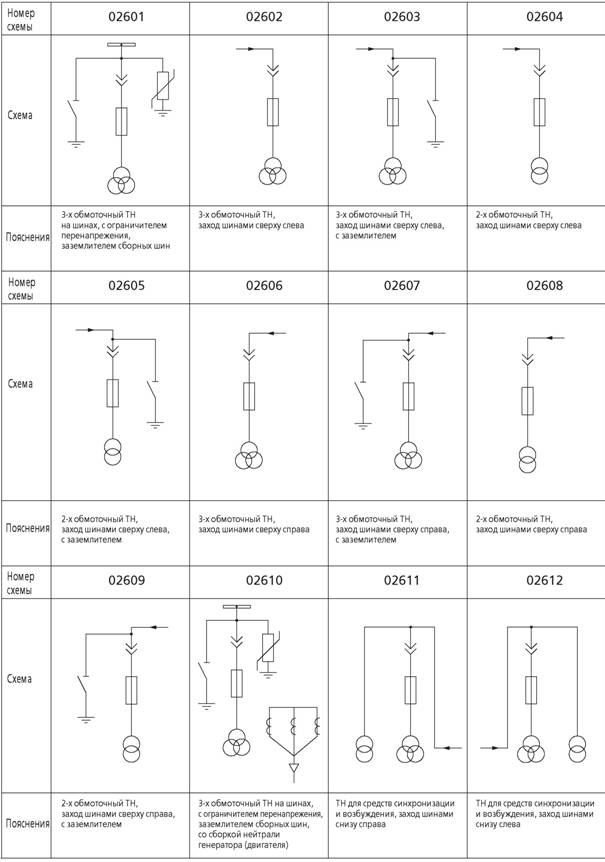

Шкаф трансформатора напряжения ШТН

Шкаф трансформатора напряжения КРУ Ф-02

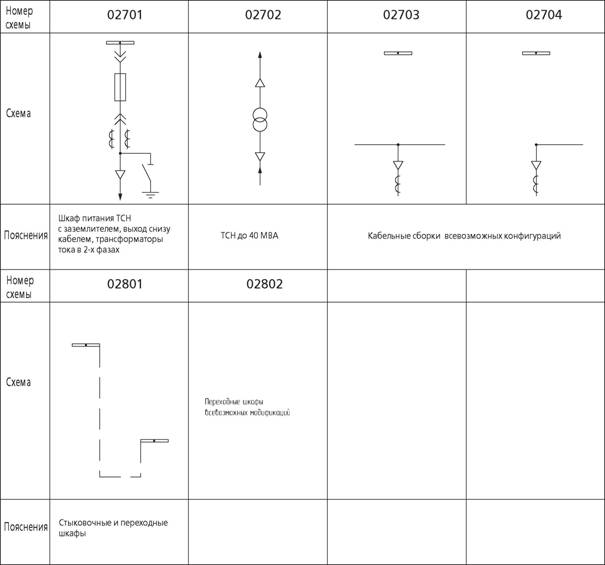

Шкафы различного назначения

Шкафы различного назначения КРУ Ф-02
