КРУ Стройподстанции - Шкафы КРУ Ф-03

1. КРУ Стройподстанции
2. Технические характеристики шкафов КРУ 6-10 кВ
3. Технические характеристики РЗиА
4. Наименование, назначение и размеры КРУ Ф-02, КРУ Ф-06
5. Однолинейные схемы первичных цепей шкафов КРУ Ф-02
6. Шкафы присоединений КРУ Ф-02
7. Шкафы присоединений КРУ Ф-06
8. Наименование, назначение, размеры и масса шкафов КРУ Ф-03
9. Однолинейные схемы первичных цепей шкафов КРУ Ф-03
10. Шкафы КРУ Ф-03
11. Наименование, назначение, размеры и масса шкафов КСО Ф-05, КСО ФМ-06
12. Однолинейные схемы первичных цепей шкафов КСО Ф-05
13. Варианты конструкции, установка КСО Ф-05
14. Однолинейные схемы первичных цепей шкафов КСО ФМ-06
15. Конструкция КСО ФМ-06 «МИНИ»
16. Каталог схем вторичных цепей КРУ
17. Опросный лист для заказа шкафов КРУ
18. Коммутационные аппараты главных цепей

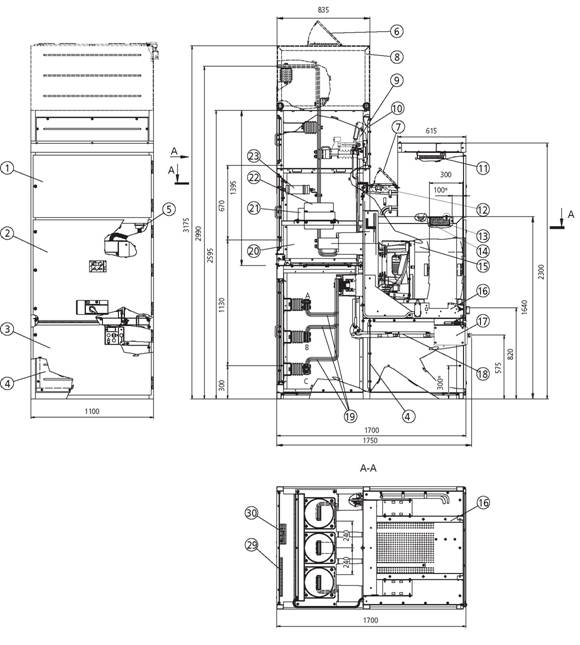

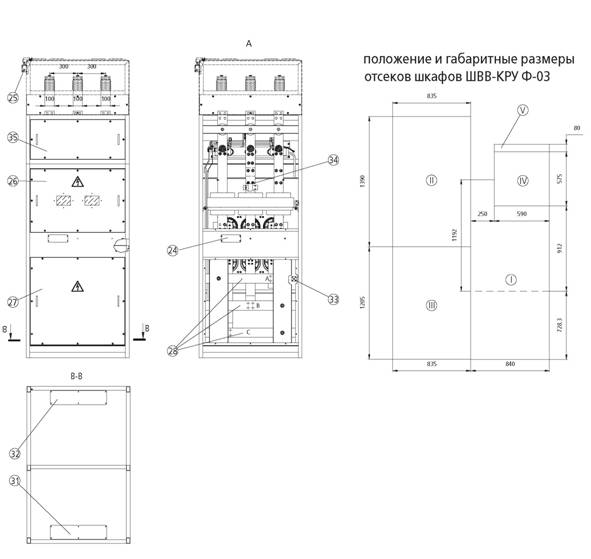

Шкаф вводного выключателя ШВВ

- ОТСЕК ВЫКАТНОГО ЭЛЕМЕНТА

-ОТСЕК КАБЕЛЬНОЙ СБОРКИ

- ОТСЕК СБОРНЫХ ШИН

- РЕЛЕЙНЫЙ (НИЗКОВОЛЬТНЫЙ) ОТСЕК

- КАБЕЛЬНЫЙ ЛОТОК

ФАСАДНАЯ ДВЕРЬ РЕЛЕЙНОГО ОТСЕКА

ФАСАДНАЯ ВЕРХНЯЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО ЭЛЕМЕНТА

ФАСАДНАЯ НИЖНЯЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО ЭЛЕМЕНТА

ЗАСЛОН ОТСЕКА СБОРНЫХ ШИН

СИЛОВОЙ РАЗЪЕМ ТИПА «Хартинг»

6,7 КЛАПАН СБРОСА ДАВЛЕНИЯ

КОРОБ ВВОДА

ЗАЗЕМЛИТЕЛЬ

ПАНЕЛЬ ПЕРЕДНЯЯ

ЛАМПА ОСВЕЩЕНИЯ РЕЛЕЙНОГО ОТСЕКА 12,25 ПУТЕВОЙ ВЫКЛЮЧАТЕЛЬ

13 ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА ВЫКАТНОГО

ЭЛЕМЕНТА 14, 33,34 ФОТОТИРИСТОР

ВЫКЛЮЧАТЕЛЬ ВАКУУМНЫЙ

КАССЕТА С ПРОХОДНЫМИ ИЗОЛЯТОРАМИ

ПРИВОД УПРАВЛЕНИЯ ЗАЗЕМЛИТЕЛЕМ

СИСТЕМА СОЕДИНИТЕЛЬНЫХ ТЯГ

ПРИСОЕДИНЕНИЯ К СБОРНЫМ ШИНАМ

ПАНЕЛЬ БОКОВАЯ

ЗАЩИТНЫЙ КОЖУХ ТРАНСФОРМАТОРОВ

ШИННЫЙ ТРАНСФОРМАТОР ТОКА

ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ

ЛЮЧОК ЛАМПЫ

26,27,35СЪЕМНАЯ ЗАДНЯЯ ДВЕРЬ

ШИНЫ СБОРНЫЕ

ТЭН ОБОГРЕВА

ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА КАБЕЛЬНОЙ СБОРКИ

31,32 ПЛАСТИНЫ ПОЛА СЪЕМНЫЕ

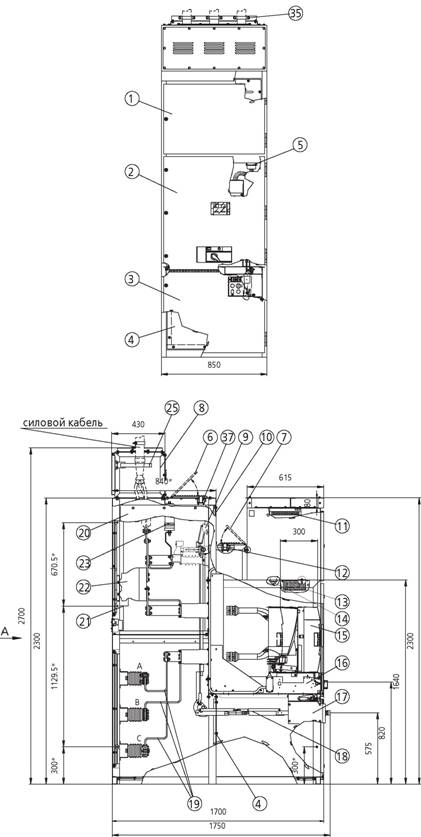

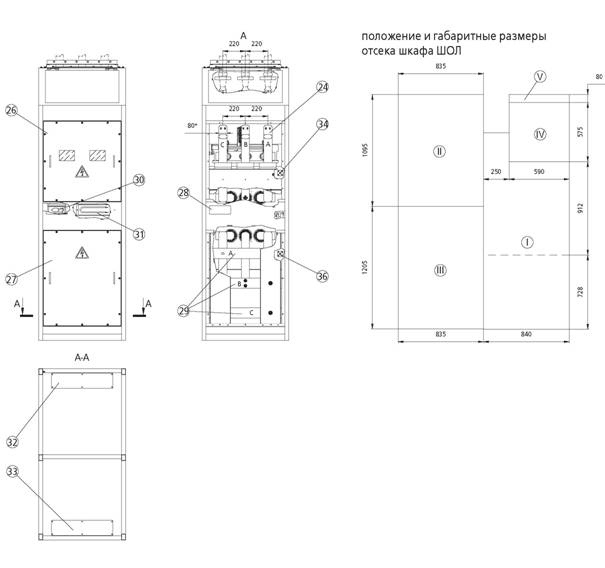

Шкаф отходящей линии

-ОТСЕК ВЫКАТНОГО ЭЛЕМЕНТА

- ОТСЕК КАБЕЛЬНОЙ СБОРКИ

- ОТСЕК СБОРНЫХ ШИН

- РЕЛЕЙНЫЙ (НИЗКОВОЛЬТНЫЙ) ОТСЕК

- КАБЕЛЬНЫЙ ЛОТОК

ФАСАДНАЯ ДВЕРЬ РЕЛЕЙНОГО ОТСЕКА

ФАСАДНАЯ ВЕРХНЯЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО ЭЛЕМЕНТА

ФАСАДНАЯ НИЖНЯЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО ЭЛЕМЕНТА

ЗАСЛОН ОТСЕКА СБОРНЫХ ШИН

СИЛОВОЙ РАЗЪЕМ ТИПА «ХАРТИНГ» 6,7 КЛАПАН СБРОСА ДАВЛЕНИЯ

КОРОБ КАБЕЛЬНОЙ РАЗДЕЛКИ

ЗАЗЕМЛИТЕЛЬ

ПАНЕЛЬ ПЕРЕДНЯЯ

ЛАМПА ОСВЕЩЕНИЯ РЕЛЕЙНОГО ОТСЕКА 12,37 ПУТЕВОЙ ВЫКЛЮЧАТЕЛЬ

13 ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА ВЫКАТНОГО

ЭЛЕМЕНТА 14,34,36 ФОТОТИРИСТОР

ВЫКЛЮЧАТЕЛЬ ВАКУУМНЫЙ

КАССЕТА ВЫКЛЮЧАТЕЛЯ С ПРОХОДНЫМИ ИЗОЛЯТОРАМИ

ПРИВОД УПРАВЛЕНИЯ ЗАЗЕМЛИТЕЛЕМ

СИЛОВОЙ РАЗЪЕМ ТИПА "HARTING"

БЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ

ЗАПИРАЕМЫЙ ЗАЩИТНЫЙ КОЖУХ

СИСТЕМА СОЕДИНИТЕЛЬНЫХ ТЯГ

ПРИСОЕДИНЕНИЯ К СБОРНЫМ ШИНАМ

ПАНЕЛЬ БОКОВАЯ

ЗАЩИТНЫЙ КОЖУХ ТРАНСФОРМАТОРОВ

ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА

ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ

ПЕРЕХОДНАЯ ПЛАСТИНА Cu-AI

ТРАНСФОРМАТОР НУЛЕВОЙ ПОСЛ ЕДОВАТЕЛ ЬНОСТИ

26,27 СЪЕМНАЯ ЗАДНЯЯ ДВЕРЬ

ЛЮЧОК ЛАМПЫ

ШИНЫ СБОРНЫЕ

ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА КАБЕЛЬНОЙ СБОРКИ

ТЭН ОБОГРЕВА

32,33 ПЛАСТИНЫ ПОЛА СЪЕМНЫЕ 35 ХОМУТ КРЕПЛЕНИЯ КАБЕЛЯ

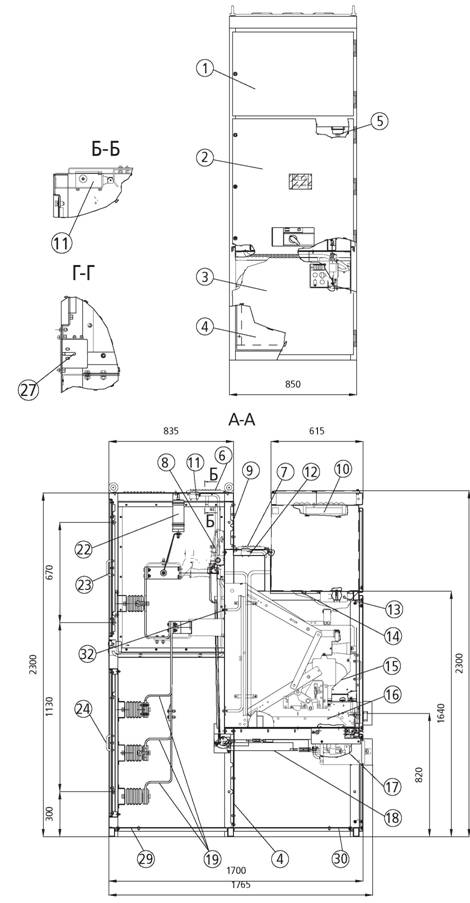

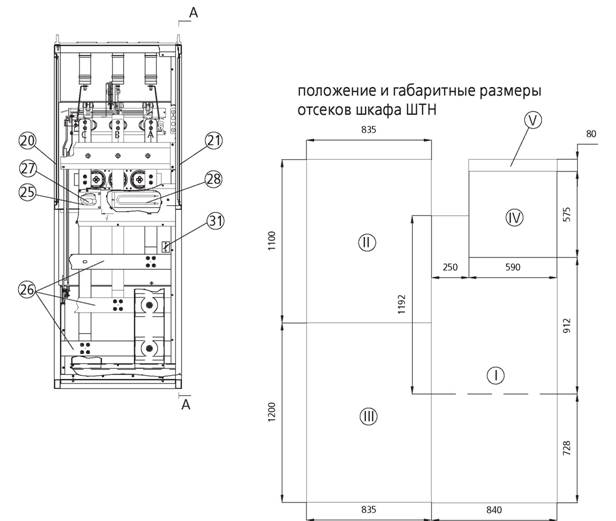

Шкаф шинного трансформатора напряжения ШТН

-ОТСЕК ВЫКАТНОГО ЭЛЕМЕНТА

- ОТСЕК КАБЕЛЬНОЙ СБОРКИ

- ОТСЕК СБОРНЫХ ШИН

- РЕЛЕЙНЫЙ (НИЗКОВОЛЬТНЫЙ) ОТСЕК

- КАБЕЛЬНЫЙ ЛОТОК

ФАСАДНАЯ ДВЕРЬ РЕЛЕЙНОГО ОТСЕКА

ФАСАДНАЯ ВЕРХНЯЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО ЭЛЕМЕНТА

ФАСАДНАЯ НИЖНЯЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО ЭЛЕМЕНТА

ЗАСЛОН ОТСЕКА СБОРНЫХ ШИН

СИЛОВОЙ РАЗЪЕМ ТИПА «ХАРТИНГ» 6,7 КЛАПАН СБРОСА ДАВЛЕНИЯ

ЗАЗЕМЛИТЕЛЬ

ПАНЕЛЬ ПЕРЕДНЯЯ

ЛАМПА ОСВЕЩЕНИЯ РЕЛЕЙНОГО ОТСЕКА 11,12 ПУТЕВОЙ ВЫКЛЮЧАТЕЛЬ

13 ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА ВЫКАТНОГО

ЭЛЕМЕНТА 14,31,32 ФОТОТИРИСТОР

ТТН 00.00.00

КАССЕТА 145ММ С ПРОХОДНЫМИ ИЗОЛЯТОРАМИ

ПРИВОД УПРАВЛЕНИЯ ЗАЗЕМЛИТЕЛЕМ

СИСТЕМА СОЕДИНИТЕЛЬНЫХ ТЯГ

ПРИСОЕДИНЕНИЯ К СБОРНЫМ ШИНАМ 20,21 ПАНЕЛЬ БОКОВАЯ

22 ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ 23,24 СЪЕМНАЯ ЗАДНЯЯ ДВЕРЬ

ЛЮЧОК ЛАМПЫ

ШИНЫ СБОРНЫЕ

ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА КАБЕЛЬНОЙ СБОРКИ

ТЭН ОБОГРЕВА

29,30 ПЛАСТИНЫ ПОЛА СЪЕМНЫЕ

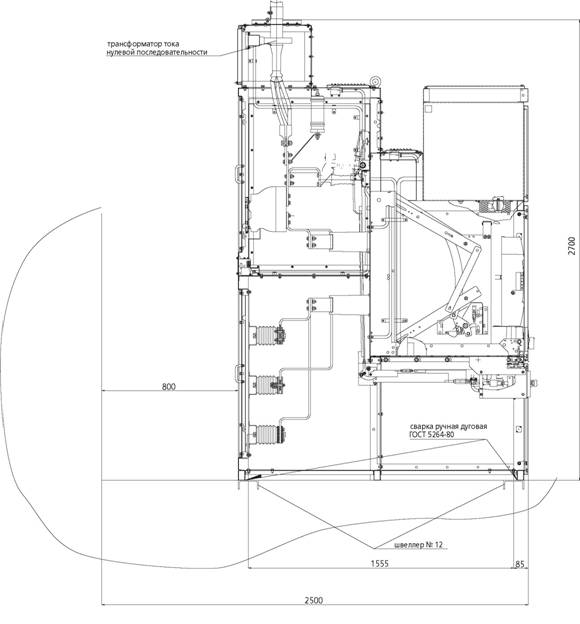

Установка КРУ Ф-03

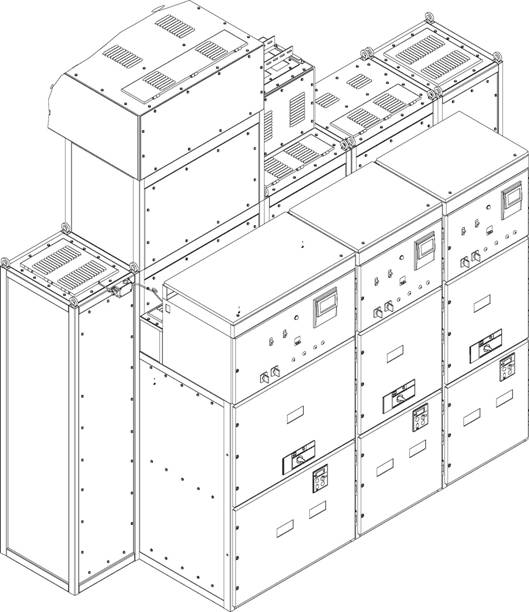

Общий вид секции КРУ Ф-03 (с дугоуловителями)
