Конструкция КСО ФМ-06 «МИНИ»

Конструкция выкатного вакуумного выключателя ЭВОЛИС

Тележка сервисного обслуживания

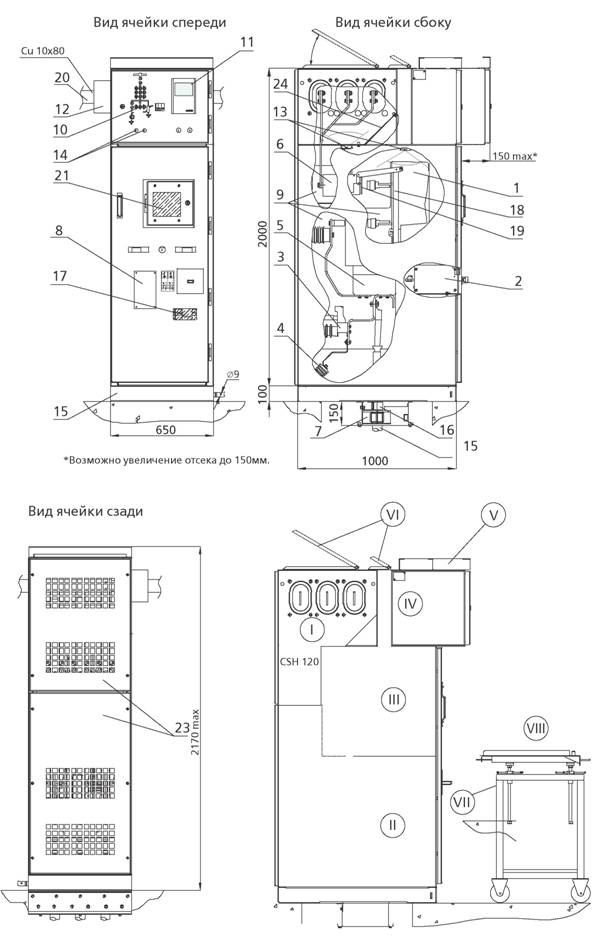

ОТСЕК СБОРНЫХ ШИН

ОТСЕК КАБЕЛЬНОЙ СБОРКИ

ОТСЕК ВЫКАТНОГО ЭЛЕМЕНТА

НИЗКОВОЛЬТНЫЙ (РЕЛЕЙНЫЙ) ОТСЕК

КОРОБ КОНТРОЛЬНЫХ КАБЕЛЕЙ

(БЫСТРОСЪЕМНЫЙ)

КЛАПАНЫ СБРОСА ИЗБЫТОЧНОГО ДАВЛЕНИЯ

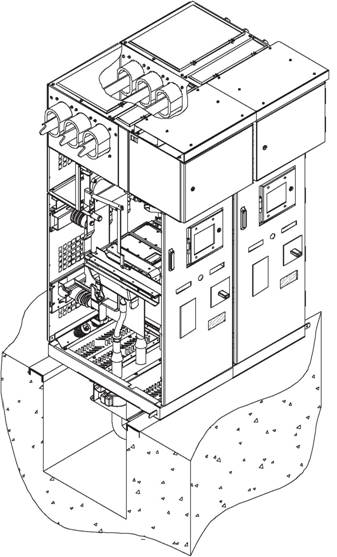

Общий вид ячеек

ТЕЛЕЖКА СЕРВИСНОГО ОБСЛУЖИВАНИЯ

ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ ЭВОЛИС

ПРИВОД УПРАВЛЕНИЯ ЗАЗЕМЛИТЕЛЕМ (произв. Schneider Electric) СО ВСТРОЕННЫМ УКАЗАТЕЛЕМ НАПРЯЖЕНИЯ

ЗАЗЕМЛИТЕЛЬ SMALT (произв. Schneider Electric)

ОПН

ТРАНСФОРМАТОР ТОКА ОПОРНЫЙ ТОЛ

ИЗОЛЯТОР ПРОХОДНОЙ ИЛ-10

ТРАНСФОРМАТОРЫ ТОКА НУЛЕВОЙ ПОСЛЕДОВАТЕЛЬНОСТИ ТЗРЛ (CSH 120)

КРЫШКА СВЕТИЛЬНИКА

ИЗОЛЯЦИОННАЯ ПЕРЕГОРОДКА

МНЕМОСХЕМА

УСТРОЙСТВО МИКРОПРОЦЕССОРНОЙ ЗАЩИТЫ

ПРОХОДНЫЕ ИЗОЛЯТОРЫ СБОРНЫХ ШИН

ФОТОТИРИСТОРЫ ДУГОВОЙ ЗАЩИТЫ

ИНДИКАЦИЯ ПОЛОЖЕНИЯ ВЫКАТНОГО ЭЛЕМЕНТА

СЪЕМНЫЙ ЦОКОЛЬ

ХОМУТ КРЕПЛЕНИЯ КАБЕЛЯ

СМОТРОВОЕ ОКНО

ШТОРОЧНЫЙ МЕХАНИЗМ

ЗАЩИТНАЯ ШТОРКА

СБОРНЫЕ ШИНЫ

ДВЕРЦА ДЛЯ УПРАВЛЕНИЯ ВЫКЛЮЧАТЕЛЕМ

КАБЕЛЬНОЕ ПРИСОЕДИНЕНИЕ 3X500 мм max

ЗАДНЕЕ СЪЕМНОЕ ЗАКРЫТИЕ (возможна установка клапанов)

ЛЮК ДОСТУПА К СБОРНЫМ ШИНАМ
