КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ СЕРИИ KCO-298
технические условия ТУ 3414-017-86031381-2016
БРЯНСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД
ОБЩИЕ СВЕДЕНИЯ
Настоящие технические условия распространяются на камеры сборные одностороннего обслуживания серии "КСО-298" (далее - камеры КСО - 298), предназначенных для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6 - 10 кВ в распределительных устройствах с изолированной или заземленной через дугогасительный реактор нейтралью.
Камеры КСО - 298 в части воздействия климатических факторов внешней среды имеют исполнение "У", категории размещения 3 и 4 по ГОСТ 15150-69 и ГОСТ 15543.1.
КСО - 298 предназначены для работы внутри помещений при следующих условиях:
а) высота над уровнем моря до 1000 м;
б) верхнее рабочее значение температуры окружающего воздуха не выше +40°С, нижнее значение температуры -45°С для исполнения "У-3" и, в случае если условия эксплуатации применяемых в камерах КСО - 298 компонентов вторичных цепей не ограничиваются другим интервалом температур;
в) верхнее рабочее значение температуры окружающего воздуха не выше +35°С, нижнее значение температуры + 1°С для исполнения "УХЛ-4", в случае если условия эксплуатации применяемых в камерах КСО - 298 компонентов вторичных цепей не ограничиваются другим интервалом температур;
г) окружающая среда не должна быть взрывобезопасной и не содержать токопроводящую пыль, агрессивные пары и газы, в концентрациях разрушающих металлы и изоляцию (атмосфера II по ГОСТ 15150).
Перечень документов, на которые даны ссылки в технических условиях, приведен в приложении А.
КСО- 298 разработаны в замен камер серий КСО - 366, КСО - 386, КСО- 272, КСО - 285, КСО - 292, КСО - 2УМЗ и др. Камеры имеют меньшие габариты, что дает возможность использования их для модернизации и расширения на тех же площадях распределительных устройств (РУ).
КСО - 298 могут применяться как самостоятельно так и в составе РУ напряжением 6 - 10 кВ при новом строительстве, расширении, реконструкции и техническом перевооружении различных объектов энергетики.
Камеры КСО-298 изготавливаются ООО «БЭТЗ» двух модификаций:
Модификация 1 - КСО - 298 с шириной по фасаду 750 мм;
Модификация 2 - КСО - 298 с шириной по фасада 1000 мм.

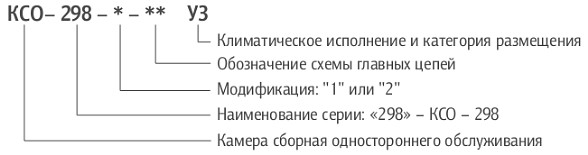

Структура условного обозначения камеры КСО - 298:
Пример записи обозначения камер КСО - 298 при их заказе и в другой документации:
Камера КСО - 298-1 - 1 ВВ-600/*****-У3.
Таблица принципиальных схем главных цепей камер КСО - 298 приведена в приложении Б.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1 Камеры КСО - 298 должны соответствовать требованиям настоящихтехнических условий, ГОСТ 12.2.007.4-90, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4-75 (во всем, не оговоренном в ТУ), комплекта документации согласно БЭТ3.674512.044, утвержденной в установленном порядке.1.2 Основные параметры
1.2.1 Основные параметры камер КСО - 298 должны соответствовать указанным в таблице 1.
Таблица 1.
Наименование параметра |
КСО-298 модификация-1, модификация-2 |
Номинальное напряжение (линейное), кВ |
6; 10 |
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
Номинальный ток главных цепей при частоте 50 Гц, А |
630; 1000 |
Номинальный ток трансформаторов тока, А |
50; 75; 100; 150; 200; 300; 400; 600; 800; 1000 |
Номинальный ток сборных шин, А |
630; 1000 |
Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА |
25; 40 |
Номинальный ток отключения высоковольтного выключателя, кА |
20 |
Ток холостого хода, отключаемый разъединителями КСО - 298, А |
0,6 |
Ток электродинамической стойкости, кА |
51 |
Ток термической стойкости, кА |
20 |
Время протекания тока термической стойкости, с |
3 |
Испытательное напряжение изоляции током промышленной частоты, кВ
|
32 |
Номинальное напряжение вспомогательных цепей, В: |
220 |
Уровень изоляции по ГОСТ 1516.3-96 (Таблица Г.7) |
Изоляция нормальная, уровень «б» |
Степень защиты по ГОСТ 14254-96 |
IP20 - для наружных оболочек фасада и боковых сторон камер; 1Р00 - для остальной части |
Таблица 2
Наименование оборудова |
Тип, марка |
Предприятие-изготовитель |
Вакуумные выключатели |
BB/TEL; BB/VF12 |
ПГ Таврида Электрик; ПО Элтехника |
Трансформаторы тока |
ТПОЛ, ТЛО |
Различные |
Трансформаторы напряжения |
ЗНОЛ, ЗНОЛП, НАМИ |
Различные |
Разъединители |
РВЗ, РВФЗ на номинальный ток 630 и 1000 А исполнений II, III и II-II с приводами ПР-10 |
Различные |
Предохранители |
ПКН, ПКТ |
Различные |
Ограничители перенапряжения |
ОПН |
Различные |
Релейная защита |
Микропроцессорная и электромеханическая |
Различные |
1.2.2 Габаритные и присоединительные размеры модификаций камер КСО - 298 приведены в приложении В.
1.2.3 Перечень основного оборудования, применяемого в КСО - 298 приведен в таблице 2.
1.2.4 Камеры КСО - 298 должны выполняться по типовым схемам главных цепей, указанных в приложении Б. и схемам вспомогательных цепей в зависимости от заказа.
1.3. Основные характеристики
1.3.1 Камеры КСО - 298 по условиям заказа в части воздействия климатических факторов внешней среды должны соответствовать исполнению "У" при категории размещения "3" и " УХЛ " при категории размещения "4" по ГОСТ 15150-69.
1.3.2 Требования к электрической прочности изоляции главных и вспомогательных цепей - по ГОСТ 1516.1-76, ГОСТ 1516.3-96.
Вспомогательные цепи должны выдерживать испытание изоляции нормированным напряжением 2000 В в течение 1 мин.
1.3.3 Камеры КСО- 298 в отношении нагрева при длительной работе в нормальном режиме при номи-нальных напряжениях и токах должны удовлетворять требованиям ГОСТ 8024-90, при этом температура нагрева частей оболочки, к которым можноприкасаться при эксплуатации, не должна превышать +50°С.
1.3.4 Требования по стойкости к сквозным токам короткого замыкания:
1.3.4.1 Камеры КСО - 298 должны быть устойчивы к воздействию сквозных токов короткого замыкания, т.е. должны выдерживать (во включенном положении установленных коммутационных аппаратов главных цепей) ток электродинамической стойкости главных цепей 51 кА.
1.3.4.2 Ножи заземляющих разъединителей должны быть устойчивы к воздействию сквозных токов ко-роткого замыкания при длительности протекания тока термической стойкости (в соответствии с таблицей 1), равной 1 с, с учетом требований ГОСТ 12.2.007.4-90.
1.3.4.3 При воздействии сквозных токов короткого замыкания температура нагрева токоведущих частей камер КСО - 298, включая контактные соединения, не должна превышать предельно допустимых значений, указанных в таблице 3 ГОСТ 14693-90.
1.3.5 Требования к коммутационной способности:
1.3.5.1 Вакуумные выключатели, встроенные в камеры КСО - 298 должны обладать коммутационной способностью и выдерживать стандартные испытательные циклы в соответствии с ГОСТ 687 , ГОСТ 17717 при значениях токов включения и отключения, соответствующих номинальным токам отключения установленным в таблице 1.
1.3.5.2 Разъединители встраиваемые в КСО - 298, предназначенные для подключения трансформаторов собственных нужд, должны отключать ток холостого хода этих трансформаторов. Значение отключаемого тока холостого хода и мощность трансформаторов приведены в таблице 1.
1.3.6 Требования к механической прочности
1.3.6.1 Камеры КСО - 298 должны обладать достаточной механической прочностью, обеспечивающей нормальные условия работы и транспортирования без деформаций или повреждений элементов камер, препятствующих их нормальной работе.
1.3.6.2 Камеры КСО - 298 должны выдерживать не менее:
- 50000 циклов включения и отключений главных контактов ВВ;
- 2000 циклов включения и отключения разъединителей и заземляющих ножей, производимых предназначенными для них приводами;
- 500 включений и отключений разъемных контактных соединений вспомогательных цепей;
- 2000 открывания и закрывания дверей каждой камеры.1.4 Конструктивные требования
1.4.1 Для работы в камерах КСО - 298 должна применяться комплектующая аппаратура, специально для этого предназначенная и указанная в таблице 2 настоящих ТУ.
Допускается применение комплектующей аппаратуры общего назначения; условия ее применения должны указываться в схемах и чертежах камер КСО -298 конкретных модификаций.
1.4.2 Материалы и комплектующие изделия, применяемые для изготовления камер КСО - 298, должны соответствовать действующим на них стандартам или техническим условиям.
1.4.3 Усилие при оперировании с разъемными контактными соединениями вспомогательных цепей не должно превышать 147 Н.
1.4.4 Разборные контактные соединения должны соответствовать ГОСТ 10434-82.
1.4.5 Двери камер КСО - 298 должны иметь устройство позволяющее запирать их на замок либо препятствующее открывание дверей без применения специальных ключей.
1.4.6 Требования к покрытию:
а) Все детали из черных металлов должны иметь защитное гальваническое или лакокрасочное покрытие;
б) Класс покрытия для наружных лицевых поверхностей не ниже IV по ГОСТ 9.032-74 как правило светло-серый;
в) Класс покрытия для внутренних поверхностей - IV по ГОСТ 9.032 - 74 может не значительно отличаться от цвета наружных лицевых поверхностей;
в) Цвет покрытия должен быть одинаковым для всех камер КСО - 298 в составе комплектного распределительного устройства.
Примечание: при поставке одиночных камер КСО - 298 цвет покрытия согласовывается с заказчиком.
1.4.7 На лицевых панелях камер КСО - 298 должны быть выполнены предостерегающие надписи. Предостерегающие надписи выполняются на русском языке , если иное не оговорено специально в наряде -
заказе.
1.4.8 Камеры КСО должны иметь следующие показатели надежности:
- полный срок службы камер КСО - 298 должен составлять не менее 25 лет (при условии замены аппаратуры, срок службы которой менее 25 лет);
- срок службы до первого среднего ремонта 5 лет;
- вероятность безотказной работы в течение гарантийного срока службы должна составлять не менее 99 %;
- межремонтный период должен составлять не более пяти лет;
- ресурс механической стойкости камер до первого капитального ремонта должен соответствовать п. 1.3.6.2 настоящих ТУ.1.5 Комплектность
1.5.1 Комплект поставки должен соответствовать условиям заказа.
Камеры КСО - 298 могут поставляться как поштучно, для расширяемых распределительных устройств или ремонтно-восстановительных работ, так и в составе комплектных распределительныхустройств. Комплект поставки распределительного устройства из камер КСО - 298 представлен в таблице 3.
Таблица 3.
Наименование |
Обозначение |
Количество |
Камера КСО-298 |
КСО-298 1 (2)-.... |
По условиям заказа (опросному листу) |
Паспорт на КСО-298 |
БЭТ3.674512.044 ПС |
1 экземпляр на каждую камеру |
Руководство по эксплуатации КСО-298 |
БЭТ3.674512.044 РЭ |
1 экземпляр на каждую камеру |
Паспорт ВВ |
1 экземпляр на каждый ВВ |
|
Руководство по эксплуатации ВВ |
1 экземпляр на каждый ВВ |
|
Руководство по эксплуатации БУ/TEL (если применимо для BB/TEL) |
1 экземпляр на каждый БУ |
|
Примечания:
а) запасные части, инструмент и принадлежности поставляются 8 соответствии сусловиями заказа;
б) комплект сопроводительной документации 8 составе:
- схемы электрические принципиальные главных цепей; -схемы электрические принципиальные вспомогательных цепей; -эксплуатационная документация на комплектующую аппаратуру;
в) при изготовлении камер КСО - 298 для расширяемых распределительных устройств запасные части в поставку не входят, если кол ичество камер в заказе не превышает пяти.
1.5.2 В соответствии с заказом дополнительно может быть поставлено:
- шинные мосты для двухрядного расположения камер КСО - 298, расположенных в одном помещении; -прочая продукция и аппаратура в соответствии с заказом.1.6 Маркировка.
1.6.1. На фасадной части каждой камеры КСО - 298 должны быть нанесены следующие обозначения:
- схема главных цепей;
- табличка завода изготовителя, выполненная в соответствии с требованиями ГОСТ 12969-67 и ГОСТ 12971-67 с указанием:
а) товарного знака производителя;
б) условного наименования (обозначения) изделия и типоисполнения камеры;
в) номинального напряжения, в киловольтах;
г) номинального тока главных цепей камеры, в амперах;
д) трансформаторов тока с указанием коэффициента трансформации;
е) степени защиты по ГОСТ 14254;
ж) заводского номера;
з) номера камеры по электрической схеме расположения;
и) обозначения технических условий;
к) массы в килограммах;
л) даты изготовления (год).
1.6.2. Таблички должны изготавливаться в соответствии с утвержденной в установленном порядке конструкторской документацией.
1.6.3. Все приборы, аппараты, наборные контактные зажимы и провода вспомогательных цепей должны иметь маркировку, соответствующую схемам электрическим принципиальным. Нанесение маркировки должно выполняться способом, обеспечивающим ее стойкость к механическим и климатическим воздействиям.
1.6.4. На шины главных цепей должна быть нанесена маркировка фаз соответственно А - желтый, В - зеленый, С -красный цвета.
1.6.4 Маркировка тары должна соответствовать ГОСТ 14192-96.
Демонтированные на время транспортировки элементы камер КСО - 298 должны снабжаться маркировкой (биркой) облегчающей их сборку при монтаже.
Маркировкатары должна содержать следующие манипуляционные знаки: -«Осторожно, хрупкое!»; -«Место строповки»; -« Верх, не кантовать»; -« Центр тяжести».
Примечание: знак «Центртяжести» наносить при высоте груза, превышающем 1 м.1.7 Упаковка.
1.7.1. Камеры КСО - 298 и все комплектующие согласно раздела 1.5 настоящих ТУ должны быть подвергнуты консервации и упакованы в транспортную тару.
По договору с заказчиком камеры могут поставляться без упаковки или в облегченной упаковке, если условия транспортирования и хранения обеспечивают защиту от повреждения при механических и климатических воздействиях.
Консервация и упаковка камер - по ГОСТ 23216-78 для условий транспортирования и сроков хранения в соответствии с разделом 5 настоящихТУ.
1.7.2. Камеры КСО - 298 должны быть упакованы в транспортную тару в вертикальном положении.
1.7.3. Что бы исключить повреждение камер КСО - 298 при транспортировании и погрузо-разгрузочных работах все подвижные части камер должны быть закреплены.
1.7.4. Сборные шины и другие элементы (демонтированные на период транспортирования ) должны быть упакованы совместно с камерами КСО- 298 или в отдельные места.
Примечание:
- количество грузовых мест должно быть оговорено в заказе.
1.7.5. Товаросопроводительная и эксплуатационная документация, прилагаемая к КСО - 298, должна упаковываться совместно с камерой. Документация должна быть вложена в герметичный пакет из полиэтиленовой пленки по ГОСТ 10354-82 толщиной не менее 0,03 мм. Документация должна быть вложена таким образом, что бы наименование документа было отчетливо видно.2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1 По условиям безопасности камеры КСО - 298 должны соответствовать требованиям безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.2.007.4-90, и настоящих технических условий.
2.2 Конструкция камер КСО - 298 должна исключать возможность прикосновения обслуживающего персонала к токоведущим частям, заключенным внутрь камеры, а так же обеспечивать защиту находящегося в зоне обслуживания персонала от опасных электростатических зарядов и от воздействия электрической дуги, в случае короткого замыкания внутри камеры и не распространения короткого замыкания на соседние камеры.
Во избежание ошибочных операций при обслуживании и ремонте в камерах выполнены следующие механические и электрические блокировки:
- блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;
- блокировка, не допускающая включение разъединителей при включенных заземляющих ножах;
- блокировка, не допускающая включение заземляющих ножей при включенных рабочих ножах разъединителя;
- блокировка, не допускающая включение высоковольтного выключателя при нахождении разъединителя в промежуточном положении;
- блокировка включения высоковольтного выключателя при коммутации разъединителями;
- внешняя блокировка, не допускающая включение высоковольтного выключателя ввода при включенных заземляющих ножах заземления сборных шин;
- внешняя блокировка включения высоковольтного выключателя при включенных заземляющих ножах разъединителей.
В случае необходимости и в соответствии с заказом могут быть выполнены другие виды блокировок ( оперативной безопасности и т.п. ). Согласно схемам вспомогательных цепей в камерах КСО - 298 возможна установка блокировочных замков и конечных выключателей положения заземляющего разъединителя и др.
Защитная аппаратура должна обеспечивать отключение дугового короткого замыкания за минимально возможное время. Ноне более 0,2 секунды.
2.3 Применяемые в камерах КСО - 298 аппараты, приборы, токоведущие части, изолирующие опоры, крепления, несущие конструкции должны выбираться, устанавливаться и монтироваться в строгом соответствии с конструкторской документацией.
2.4 Все подлежащие заземлению части аппаратов и приборов, устанавливаемые в камере КСО - 298, должны иметь электрический контакт с корпусом камеры.
Значение сопротивления между заземляющим болтом и доступной для прикосновения металлической нетоковед ущей частью камеры КСО - 298, которая может оказаться под напряжением, не должно превышать 0,1 Ом.
2.5 Контакты и устройства вспомогательных цепей , расположенных внутри камеры КСО - 298 должны быть выполнены таким образом, что бы обеспечивалась возможность их безопасного обслуживания без снятия напряжения с главных цепей.
2.6 В правой нижней части камеры КСО - 298 должен располагаться болт заземления с контактной площадкой , покрытый защитным электропроводящим слоем, и знак "ЗЕМЛЯ", выполненные в соответствии с ГОСТ 12.2.007.0 и ГОСТ21130.
2.7 При проведении испытаний и измерений руководствоваться требованиями ГОСТ 1516.2 - 97, ГОСТ 14694 - 76, ГОСТ 12.3.019-80, ГОСТ Р50571.16-99. ПУЭ гл. 1.8 и руководством по проведению ПСИ БЭТ3.674512.044 МИ.
2.8 При проведении погрузочно-разгрузочных работ руководствоваться требованиями ГОСТ 12.3.009-76.
2.9 Камеры КСО - 298 должны обслуживаться персоналом, обученным в соответствии с ГОСТ 12.0.004-90 и изучившем руководство по эксплуатации БЭТ3.674512.044РЭ.3. ПРАВИЛА ПРИЕМКИ
3.1 Камеры КСО - 298 подвергаются приемо-сдаточным, квалификационным, периодическим и типовым испытаниям. Правила приемки и порядок проведения испытаний должны соответствовать нормативным документам указанным 8 пункте 2.7 и настоящего раздела ТУ. Методы и виды испытаний приведены в таблице 4.
Таблица 4.
Обозначение типоисполнения |
Методы проверок и испытаний |
Вид испытаний |
||
ПСИ |
Квалифицированные |
Периодические |
||
Проверка внешнего вида и проверка на соответствие чертежу |
4.2.1-4.2.17 |
|||
Электромеханические испытания |
4.3.1-4.3.7 |
+ |
+ |
+ |
Испытание электрической прочности изоляции |
4.5 |
+ |
+ |
+ |
Испытание на нагрев |
4.6 |
- |
+ |
+ |
Испытание на внешние (климатические и механические воздействия) |
4.7 |
- |
+ |
- |
Испытания на электродинамическую и термическую стойкость током короткого замыкания |
4.8 |
- |
+ |
+ |
Испытания на коммутационную способность |
4.9 |
+ |
+ |
|
3.2 Приемо-сдаточные испытания.
3.2.1. Испытания проводятся 8 объеме и последовательности, указанным в программе и методике испытаний БЭТ3.674512.044 МИ.
3.2.2. Если в процессе приемо-сдаточных испытаний получены неудовлетворительные результаты, то камеры КСО - 298 возвращаются на доработку и проводятся повторные испытания по пунктам БЭТ3.674512.044 МИ, по которым были получены неудовлетворительные результаты. Результаты повторных испытаний являются окончательными.3.3 Периодические испытания
3.3.1 Периодические испытания проводятся с целью определения стабильности показателей качества и соответствия камер КСО - 298 требованиям настоящих ТУ.
3.3.2 Испытания проводятся один раз в 10 лет в объеме и последовательности указанных в таблице 4 настоящих ТУ. По методикам в соответствии с ГОСТ 14694 и настоящих ТУ.
3.3.3 Камеры КСО - 298 для проведения испытаний берутся из серийного производства после проведения приемо-сдаточных испытаний.
3.3.4 Камера считается выдержавшей периодические испытания, если она удовлетворяет всем требованиям ТУ.
3.3.5 Если в процессе периодических испытаний получены неудовлетворительные результаты, то после устранения причин приведших к неудовлетворительным результатам, проводятся повторные испытания камер КСО -298.
Испытания проводятся по пунктам не соответствия требования ТУ на удвоенном количестве образцов камер КСО -298.
Результаты повторных испытаний являются окончательными.3.4 Типовые испытания
3.4.1 Типовые испытания должны проводиться при изменении конструкции, применяемых материалов или технологии производства, если эти изменения могут оказать влияние на параметры или качество камер КСО - 298.
3.4.2 Необходимость проведения типовых испытаний, их объем, программа и методика определяется заводом изготовителем.
3.4.3 Если в процессе типовых испытаний получены неудовлетворительные результаты, то разрабатываются и внедряется мероприятия, исключающие причины отказа, после чего проводятся повторные испытания, которые являются окончательными.3.5 Квалификационные испытания.
3.5.1. Квалификационные испытания проводятся на первых образцах камер КСО - 298 с целью определения готовности производства к выпуску продукции на основе отработанного производственного процесса, обеспечивающего стабильное качество продукции.
3.5.2. Испытания камер КСО - 298 проводятся на отдельных типопредставителях с распространением результатов испытаний на все камеры, входящие в состав распределительного устройства.
3.5.3. Схемы главных цепей камер КСО - 298, которые подвергаются квалификационным испытаниям, должны включать в себя конструктивные элементы, применяемые в других камерах серии 298 в сочетаниях, соответствующих наиболее тяжелым условиям их работы.
3.5.4. Испытания проводятся в объеме и последовательности, указанными в таблице 4 настоящих ТУ и в соответствии с ГОСТ 14694.4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Общие положения.
4.1.1. Испытания камер КСО - 298 должны проводиться в соответствии с ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.4-90 по программам и методике испытаний БЭТ3.674512.044 МИ.
4.1.2. Перед испытаниями необходимо изучить конструкцию и принцип работы шкафов КСО - 298 по техническому описанию БЭТ3.674512.044 ТО и руководству по эксплуатации БЭТ3.674512.044 РЭ.
4.1.3. При испытаниях необходимо соблюдать требования безопасности, установленные в "Правилах безопасности при эксплуатации электроустановок" и в " Правилах устройства электроустановок".
4.1.4. Перечень оборудования, необходимого для контроля и испытаний, приведен в приложении Г.
4.1.5. Измерительные приборы, используемые при испытаниях, должны иметь свидетельства оповерке.
4.1.6. Требования к классу точности приборов и инструментов должны соответствовать п. 1.3 ГОСТ 14694.
4.1.7. Перед началом проведения испытаний камера должна быть выдержана в нормальных условиях не менее четырех часов.4.2. Проверка внешнего вида и соответствия сборочному чертежу.
4.2.1. Проверить соответствие заводского номера камеры КСО - 298 (написанного на металлической табличке завода изготовителя) данным схемы главных цепей подстанции.
4.2.2. Проверить соответствие типа выключателя, установленного в камеру КСО - 298, электрической схеме соединений камеры и паспортным данным на ВВ.
4.2.3. По данным монтажной схемы проверить соответствие количества и типа трансформаторов тока, установленных в камеру КСО - 298, схеме соединения главных цепей.
4.2.4. Визуальным осмотром проверить соответствие типов разъединителя (шинный , линейный) схеме соединения главных цепей.
4.2.5. Проверить соответствие мнемосхемы, нанесённой на переднюю панель камеры КСО - 298, схеме главных цепей камеры..
4.2.6. При проверке камер содержащих трансформаторы напряжения убедиться в том, что установленные в них трансформаторы соответствуют монтажной и электрической схемам камеры и подстанции. Сверку производить по заводским табличкам, установленным на трансформаторах напряжения.
4.2.7. Проверить качество сборки камеры КСО - 298.
4.2.8. Визуальным осмотром проверить отсутствие повреждений (царапин, сколов, трещин) твёрдой изоляции главных цепей камеры КСО - 298.
4.2.9. Убедиться в отсутствии в камере деталей из черных металлов, не имеющих защитного гальванического (лакокрасочного) покрытия.
4.2.10. Визуальным осмотром проверить отсутствие повреждений защитных и лакокрасочных покрытий деталей, установленных в камеру КСО - 298.
4.2.11. При помощи динамометрического ключа выборочно проверить качество затяжки болтовых соединений (не менее 10-15 соединений), фиксирующих сборочные единицы камеры КСО - 298.
4.2.12. Особое внимание обратить на усилие затяжки присоединений главных цепей к вакуумному выключателю, которое регламентировано 30 Нм.
4.2.13. Проверить качество затяжки остальных соединений (в том числе винтов самонарезных, крепление изоляторов разъединителей и т.п.).
4.2.14. Проверить наличие таблички завода изготовителя на передней панели камеры КСО - 298 и правильность заполнения в ней следующих данных:
а) Проверить наличие и правильность расположения маркировки разъёмов вторичных цепей, если таковые имеют место в камере.
б) Проверить наличие и правильность окраски маркировки фаз главных цепей, нанесённой на ошиновку внутри камеры КСО-298.
в) Проверить наличие и правильность расположения информационных и предупредительных надписей, предусмотренных конструкторской документацией.4.3. Электромеханические испытания.
4.3.1. Проверить работоспособность разъединителей, установленных в камере КСО для этого при помощи рукоятки управления разъединителем выполнить 50 операций «включение-отключение» испытуемого разъединителя камеры КСО.
При этом контролировать:
• соответствие положения рукоятки разъединителя надписям положения главных контактов разъединителя (нанесенным на лицевую панель камеры):
• наличие видимого разрыва при отключенном положении разъединителя;
• наличие надёжного контакта заземляющих ножей разъединителя с кабельным токоприёмником и корпусом камеры при заземлении кабельного ввода;
• невозможность оперировать рукояткой включения линейного разъединителя при включенном заземлении кабельного ввода и наоборот невозможностью включить заземляющие ножи при включенном линейном разъединители;
• отсутствие закусывания ножей разъединителя;
• проверку фиксации крайних положений рукоятки разъединителя.
4.3.2. Проверить работоспособностьвакуумного выключателя, установленного в камере КСО. Для этого:
- Перевести все коммутационные аппараты главной цепи во включенное положение.
-Подключить контрольную цепь к клеммам управления вакуумным выключателем и контролем за блокирующими контактами выключателя.
- Подключить блок управления к выключателю испытываемой камеры (для BB/TEL). Подключение производить через клемник WAGO или соединительный разъем (если последний имеет место)
- Выполнить 20 операций «включение-отключение» при произвольной выдержке времени между включением и отключением и при номинальном значении оперативного напряжения привода выключателя.
- Выполнить 10 операций включения выключателя с последующим отключением при помощи механизма аварийного ручного отключения (для BB/TEL).
При этом контролировать:
• соответствие положения кнопки аварийного ручного отключения ВВ положению главных контактов выключателя (во включенном положении ВВ кнопка выдвинута в выключенном утоплена для BB/TEL);
• соответствие индикатора указывающего положение выключателя его действительному положению;
• соответствие положения блок контактов выключателя положению главных контактов выключателя;
• срабатывание механизма аварийного ручного отключения выключателя (для BB/TEL);
• работоспособность механической блокировки разъединителей при включенном ВВ (невозможность разблокировать устройство блокировки разъединителя и как следствие управления последним во включенном положении вакуумного выключателя);
• отсутствие затирания и осевых перемещений вала выключателя.
4.3.3. Проверить работоспособность вспомогательных контактов, обеспечивающих электрические блокировки. Для этого:
• подключить контрольную цепь к клеммам WAGO последовательно с контактами устройства электромеханической блокировки управления разъединителями;
• произвести 10 операций включения-выключения блокирующего устройства;
• при включенном ВВ произвести попытки управления блокирующим устройством и рукоятками управления разъединителя.
Таблица 5.
Наименование участка измерения |
Контрольная величина сопротивления, мкОм, в зависимости от тока сборных шин (А) |
|
1000 |
630 |
|
На каждое болтовое соединение с учетом участков ошиновки |
15 |
30 |
Вакуумного выключателя |
30 |
30 |
Разъединителя |
120 |
175 |
Трансформатор тока |
10 |
10 |
4.3.4 Измерение сопротивлений контактных соединений главной цепи. Для этого перевести все коммутационные аппараты главных цепей во включенное положение. Измерить переходные сопротивления, убедиться что они не превысили контрольных значений, указанных в таблице 5.
4.3.5. Убедиться в том, что значения сопротивлений, измеренные между заземленными конструкциями камеры КСО и кабельными токоприёмниками при включенных ножах заземления отходящей линии, а также между заземленными конструкциями камеры КСО и сборными шинами при включенных ножах заземления сборных шин составляет менее 1000 мкОм.
4.3.6. Измерить сопротивление между заземленными конструкциями камеры и доступными металлическими не токоведущими частями камеры к которым возможно случайное прикосновение персонала. Измеренное значение не должно превышать 0,1 Ом.
4.3.7. Проверить правильность установки трансформаторов тока. Для этого:
- Визуально убедиться в правильности установки трансформаторов тока.

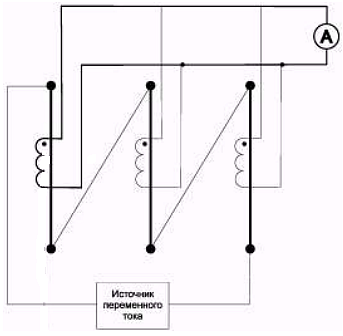

- Собрать схему для проверки правильности установки ТТ (рис.1).
Рисунок 1
Проверяемые трансформаторы одной группы включают так, чтобы первичный ток всех трансформаторов протекал в одном направлении. Вторичные выводы трансформаторов тока одной группы объединяют таким образом, чтобы вторичные обмотки трансформаторов тока были соединены параллельно. По первичной обмотке пропускают переменный ток промышленной частоты. Величина тока зависит от коэффициента трансформации ТТ. Она должна быть не менее половины номинального первичного тока ТТ и не должна превышать значение номинального первичного тока. На выходе схемы (межу узлами соединения вторичных обмоток ТТ) устанавливается амперметр для измерения вторичного тока на выходе схемы.
Значение вторичного тока на выходе схемы зависит от величины первичного и составляет
,
где
- вторичный ток ТТ,
- первичный ток ТТ;
- коэффициент трансформации ТТ.
Примечание: Если на испытываемом присоединении несколько групп ТТ, то выводы ТТ других групп должны быть закорочены.
4.4. Испытания электрической прочности изоляции главных цепей.
4.4.1. Внешним осмотром убедиться 8 полной готовности камеры КСО к испытаниям и отсутствии посторонних предметов в нутрии камеры.
4.4.2. Перевести все коммутационные аппараты во включенное положение.
4.4.3. Отключить ножи заземления сборных шин и кабельных вводов.
4.4.4. Вторичные обмотки трансформаторов тока замкнуть накоротко и заземлить.
4.4.5. Перед испытаниями камер КСО содержащих трансформаторы напряжения и ограничители перенапряжения убедиться в том, что высоковольтные вводы трансформаторов напряжения и ограничители перенапряжения отключены от сборных шин.
Таблица 6.
Наименование испытываемой изоляции |
Положение |
||
шинный разъединитель |
линейный разъединитель |
выключатель |
|
Главных цепей: |
вкл |
вкл |
вкл |
Между контактами шинного разъединителя |
откл |
вкл |
|
Между контактами линейного разъединителя |
вкл |
откл |
вкл |
Между контактами выключателя |
вкл |
вкл |
откл |
4.4.6. Испытание изоляции главных цепей осуществлять переменным напряжением частотой (50+/-5) Гц.
4.4.7. Скорость подъема напряжения до 1/3 испытательного может быть произвольной. Дальнейшее повышение напряжения должно быть плавным и быстрым, но позволяющим при напряжении более 3/4 испытательного производитьотсчет показаний измерительного прибора.
После достижения требуемогозначения и выдержки в течение одной минуты напряжение отключить.
4.4.8. Испытания электрической прочности изоляции главных цепей проводить по схемам, указанным в таблице 6. Действующее значение испытательного напряжения должно составлять 42кВ.
4.4.9. Подключение испытательной установки к главной цепи камеры КСО осуществлять при помощи специально подготовленных для этого проводов высокого напряжения.
4.5. Испытание изоляции вспомогательных цепей камеры КСО - 298.
Испытания проводить напряжением 1 кВ (действующее значение) промышленной частоты, при длительности выдержки его в течение 1 мин. Испытания проводить при снятых заземляющих проводниках со вторичных обмоток ТТ и отсоединенных вторичных обмотках ТН от испытуемых цепей. Испытательное напряжение прикладывать между корпусом камеры и выведенными на разъемы вспомогательными цепями, электрически не связанными с корпусом камеры.
Возможна замена проведения испытаний на проверку мегаомметром на 1000 В.
4.6. Испытания на нагрев.
4.6.1. Испытания выполняются по ГОСТ 8024 и ГОСТ 14694 на камерах КСО - 298 до или после испытаний на механическую стойкость.
Камеры, предназначенные для сборки 8 подстанции, следует испытывать 8 блоке, составленном не менее чем из трех фидерных камер. Ток пропускают по всем трем шкафам, тепловой контроль ведут по средней камере. Допускается испытывать одиночную камеру при условии исключения теплоотваода боковыми стенками камеры.
4.6.2 Испытания проводят по трехфазным схемам током нагрева, равным номинальному току сборных шин. В качестве источника питания может быть использована установка, предназначенная для испытаний на термическую и электродинамическую стойкость токам короткого замыкания, или нагрузочный 3-х фазный трансформатор с регулированием напряжения и номинальным током вторичной обмотки, не менее чем номинальный ток сборных шин камеры КСО - 298. Допускается испытания проводить по однофазным схемам, включая три фазы цепи нагрева последовательно.
4.6.3. Измерение температуры нагрева твердой изоляции токоведущих частей, включающих контактные соединения, а также металлических частей камеры, доступных для прикосновения, должно выполняться с помощью контактных термопар, а воздуха внутри камеры с помощью спиртовых термометров.
Требования к термопарам и измерительным приборам согласно ГОСТ 8024. Место и способ установки термопар по ГОСТ 14694.
В процессе испытаний температура регистрируется каждые 30 мин. Тепловой режим считается установившимся, если температура нагрева отдельных частей камеры не изменяется более чем на 1°С в течение 1 часа.4.7. Испытания на внешние (климатические и механические) воздействия.
4.7.1. Испытания должны проводиться по ГОСТ 15150 и ГОСТ 16962.1.
4.7.2. Испытания на влагоустойчивость проводятся по методу 207-1 ГОСТ 20.57.406.
4.7.3. Испытания на холодоустойчивость при эксплуатации проводятся методом 203-1 ГОСТ 20.57.406.
4.7.4. Испытания на теплоустойчивость при эксплуатации выполняются по методу 201-2 ГОСТ 16962.1.
4.7.5. Испытание жесткости камер КСО - 298 проводят путем пяти подъемов и спусков шкафа на фундамент по методике изложенной в п. 6.5.1 ГОСТ. 14694.
4.7.6. Испытания на виброустойчивость проводятся по методу 102-1 ГОСТ 20.57.406 и ГОСТ 16962.2.
4.7.7. Испытание оболочек камеры КСО - 298 на степень защиты производится по ГОСТ 14254.4.8. Испытания на электродинамическую и термическую стойкость током короткого замыкания.
4.8.1. Испытания проводятся по п. 7 ГОСТ 14694 и с учетом настоящих ТУ.
4.8.2. Испытанию должна подвергаться камера КСО - 298, содержащая основные элементы главных цепей, работающая в наиболее жёстких условиях.
4.8.3. При испытании главных токоведущих цепей и цепей заземлителя сборных шин источник тока должен подключаться к сборным шинам. Испытания проводятся при включенных коммутационных аппаратах испытуемого присоединения.
При испытании цепи разъединителя заземления отходящей линии источник тока подключается к кабельному приемнику испытуемой камеры.
4.8.4. Испытания должны проводиться трехфазным током от источника с междуфазным напряжением холостого хода не менее 50 В.
4.8.5. Величины токов, протекающих по испытуемым цепям и длительность их протекания должны быть:
- 51 кА (амплитудное значение) и 0,1 с (10 полупериодов) при испытаниях на электродинамическую стойкость;
- 20 кА (действующее значение) и 3 с и 1 с при испытаниях на термическую стойкость, соответственно главных цепей и цепей заземления.
4.8.6. Испытания на электродинамическую стойкость проводятся тремя зачетными опытами, а на термическую -одним, совмещенным с третьим опытом испытания на электродинамическую стойкость в соответствии с п. 7.7 ГОСТ 14694. После проведения каждого опыта производится осмотр токоведущих частей и опробование коммутационных аппаратов, установленных в цепи прохождения тока. Перед проведением третьего зачетного опыта фиксируется температура твердой изоляции токоведущих частей и контактных соединений.
4.8.7. Измерение температуры нагрева твердой изоляции токоведущих частей и контактных соединений при проведении испытаний натермическуюстойкость следует проводитьпо ГОСТ 14694.4.9. Испытания на коммутационную способность.
4.9.1. Испытания проводятся согласно раздела 9 ГОСТ 14694-76.
4.9.2. Коммутационным испытаниям подвергается камера с коммутационным аппаратом, не подвергавшийся испытаниям на механическую прочность при многократных операциях включения и отключения.
4.9.3. Перед испытаниями должна быть проверена исправность действия механизмов коммутационного аппарата и привода, а также соответствие механических характеристик характеристикам, указанным в рабочих чертежах и инструкциях по регулировке коммутационного аппарата и привода.
4.9.4. Испытания камеры КСО - 298 на коммутационную способность проводят 8 трехфазном режиме по ГОСТ 687-78 и ГОСТ 17717-79.
При этом если коммутационный аппарат установленный в камере, испытывался на коммутационную способность вне камеры, то достаточно испытать камеру на однократное отключение токов. Составляющих 60 100% от номинального тока отключения, и 8 номинальных циклах по ГОСТ 687 - 78.
Камера КСО с коммутационным аппаратом, допускающим АПВ, должен испытываться в цикле 1 и 1а по ГОСТ 687 -78.
Камера с коммутационным аппаратом, не допускающим АПВ, должен испытываться в цикле 2 по ГОСТ 687 - 78.5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Камеры КСО - 298, упакованные в соответствии с требованиями настоящих ТУ, в части воздействия климатических факторов внешней среды должны соответствовать группе Ж1 ГОСТ 15150-69, в части воздействия механических факторов - «С» ГОСТ 2 3216-78.
5.2. Камеры КСО - 298 и их демонтированные части в упаковке должны допускать транспортирование любым видом транспорта, на любое расстояние в соответствии с действующими правилами транспортирования нештабелируемых грузов.
5.3. Для погрузки, разгрузки и перемещения камеры, стропы крепить к проушинам корпуса камеры, находящиеся в верхней части камеры КСО - 298.
5.4. Условия хранения камер КСО - 298 в части воздействия климатических факторов внешней среды должны соответствовать группе «Ж2» ГОСТ 15150-69.
Срок хранения - не более 1 года.6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
6.1. Эксплуатация камер КСО - 298, их монтаж и требованбия к помещению, в котором они устанавливаются, должны соответствовать техническому описанию БЭТ3.674512.044 ТО, руководству по эксплуатации БЭТ3.674512.044 РЭ, настоящим ТУ, эксплуатационной документации на комплектующую аппаратуру а так же:
- правилам устройства электроустановок;
- правилам технической эксплуатации электрических станций и сетей;
- правилам технической эксплуатации электроустановок потребителей.
6.2. Камеры КСО - 298 могут быть введены в эксплуатацию только при наличии акта об окончании монтажных и наладочных работ.
6.3. К эксплуатации камер КСО - 298 допускаются лица, изучившие конструкцию камер, их электрические схемы, руководство по эксплуатации и прошедшие инструктаж и проверку знаний по технике безопасности при эксплуатации электроустановок
6.4 При проведении ремонтных работ или работ по замене высоковольтного оборудования в камере КСО - 298 она должна быть отключена, с обеспечением видимого разрыва, а оборудование на котором будут проводиться ремонтные работы должно быть заземлено.7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
7.1. Предприятие изготовитель гарантирует соответствие камер КСО - 298 требованиям настоящих ТУ при соблюдении условий транспортирования, хранения и эксплуатации, изложенных в настоящих ТУ, а так же выполнения монтажных и наладочных работ в соответствии с утвержденной проектной и конструкторской документацией.
7.2. Общий гарантийный срок камер КСО - 298 (эксплуатация и хранение) составляет 3 года, из них: 2 года эксплуатации и один год хранения при условии соблюдения потребителем правил хранения, монтажа и эксплуатации.
Если период хранения больше одного года, соответственно сокращается гарантийный срок эксплуатации.
7.3 Гарантии на покупные изделия системы РЗА, используемые в камерах КСО - 298, определяются документацией заводов-изготовителей соответствующих изделий и разработчиком этих систем.
Смотри еще по разделу:
КСО-298 НН "Классика"
КСО 298АТ, КСО 298АТ-М, КСО 292АТ, КСО 285АТ, КСО 272АТ, КСО 2(УМЗ)АТ
КСО 366АТ, КСО 366АТ-В
КСО 393АТ, КСО 393АТ-М
КСО "Новация"
КСО-298 «СТАНДАРТ»
КСО-298 РУЭЛТА
