Схемы главных цепей КСО 298AT, КСО 298АТ-М, КСО 292AT, КСО 272АТ, КСО 2(УМЗ)АТ, КСО 285АТ

Таблица. 1.3. Типовые схемы главных цепей КСО 2ХХАТ.

Обозначение

Схема

Тип камер

Обозначение

Схема

Тип камер

1

1ВВ-600 (1000)

Отходящая линия

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

QSG2 - заземлитель

FV - ОПН (по заказу)

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

2

2ВВ-600(1000)

Отходящая линия

QS1 - разъединитель

Q - выключатель

TA1, TA2, ТАЗ - тр. тока QSG2 - заземлитель

FV - ОПН (по заказу)

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

3

ЗВВ-600 (1000)

Секционный выключатель с верхним переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

QS2 - разъединитель

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

4.1п

4.1 ВВп-600 (1000)

Секционный выключатель с боковым правым переходом

QS1 - разъединитель

Q - выключатель

TA1, TA2 - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

4.1л

4.1ВВл-600 (1000)

Секционный выключатель с боковым левым переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

4.1з

4.1ВВз-600 (1000)

Секционный выключатель с задним переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

4.1к

4.1ВВк-600(1000)

Секционный выключатель с кабельным переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

4.2

4.2ВВ-600 (1000)

Секционный выключатель с верхним переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

5.1п

5.1ВВп-600 (1000)

Секционный выключатель с боковым правым переходом

QS1 - разъединитель

Q - выключатель

QS1 - разъединитель

Q - выключатель

ТА1, ТА2, ТАЗ - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

5.1л

5.1ВВл-600 (1000)

Секционный выключатель с боковым левым переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2, ТАЗ - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

5.1з

5.1ВВз-600 (1000)

Секционный выключатель с задним переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2, ТАЗ - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

5.1к

5.1ВВк-600 (1000)

Секционный выключатель с боковым правым переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2, ТАЗ - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

5.2

5.2ВВ-600 (1000)

Секционный выключатель с верхним переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

6

6ВВ-600 (1000)

Ввод

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

QS2 - разъединитель

FU - предохранитель

TV - тр-р напряжения FV- ОПН (по заказу)

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

7.1

7ВВ-600(1000)

Ввод

Отходящая линия

QS1 - разъединитель

Q - выключатель

TA1, TA2, ТАЗ-тр. тока QS2 - paзъединитель

FV - ОПН (по заказу)

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

7.2п

7.2ВВп-600 (1000)

Ввод

Отходящая линия с правым переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

QS2 - разъединитель

FV - ОПН

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

7.2л

7.2ВВл-600 (1000)

Ввод

Отходящая линия с правым переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

QS2 - разъединитель

FV - ОПН

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

7.2з

7.2ВВз-600 (1000)

Ввод

Отходящая линия с задним переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

QS2 - разъединитель

FV - ОПН

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

8.1

8ВВ-600(1000)

Ввод

Отходящая линия

QS1 - разъединитель

Q - выключатель

TA1, TA2 - тр. тока

QS2 - разъединитель

FV - ОПН (по заказу)

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

8.2п

8.2ВВп-600 (1000)

Ввод

Отходящая линия с правым переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

QS2 - разъединитель

FV - ОПН

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

8.2л

8.2ВВл-600 (1000)

Ввод

Отходящая линия с правым переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2- тр. тока

QS2 - разъединитель

FV - ОПН

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

8.2з

8.2ВВз-600 (1000)

Ввод

Отходящая линия с задним переходом

QS1 - разъединитель

Q - выключатель

ТА1, ТА2 - тр. тока

QS2 - разъединитель

FV - ОПН

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

8.4п

8.4ВВп-600 (1000)

Ввод

Отходящая линия

QS1 - разъединитель

Q - выключатель

TA1, TA2 - тр. тока

QS2 - разъединитель

FV - ОПН (по заказу)

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

8.4л

8.4ВВл-600 (1000)

Ввод

Отходящая линия

QS1 - разъединитель

Q - выключатель

TA1, TA2 - тр. тока

QS2 - разъединитель

FV - ОПН (по заказу)

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

9

9-400

Отходящая линия

QS1 - разъединитель

FU - предохранитель типа ПКТ

QSG2 - заземлитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

10.1

10.1-400

Ввод

Отходящая линия

QS1 - разъединитель

FU - предохранитель типа ПКТ

QS2 - выключатель нагрузки

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

10.2

10.2-400

Отходящая линия

QS1 - разъединитель

FU - предохранитель типа ПКТ

QS2 - выключатель нагрузки

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

11

11-400

Ввод

Отходящая линия

QS1 - разъединитель

FU - предохранитель типа ПКТ

QS2 - выключатель нагрузки

ТА1, ТА2 - тр. тока

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

12

12-600(1000) ТН

Трансформатор напряжения и заземление сборных шин

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

FV - ОПН

QS2 - разъединитель

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

13

13-400 ТН

Трансформатор напряжения и заземление сборных шин

QS1 - разъединитель

FU - предохранитель типа ПКН

TV- трансформатор напряжения

FV - ОПН

QSG2 - заземлитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

14

14-400 ТН

Трансформатор напряжения

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

FV - ОПН

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

14.1

14.1-400

Конденсаторная сборка

QS1 - разъединитель

FV - ОПН

C1...C3 - по заказу

КСО 292AT

КСО 272АТ

КСО 285АТ

14.2

14.2-400 ТН

Трансформатор напряжения с кабельной сборкой

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

FV - ОПН

КСО 2(УМЗ)АТ

15

15-400 TCH

Трансформатор собственных нужд

QS1 - разъединитель

FU - предохранитель типа ПКТ

TV - трансформатор напряжения

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

16п

16п-400 TCH

Трансформатор собственных нужд с боковым правым переходом

QS1 - разъединитель

FU - предохранитель типа ПКТ

TV - трансформатор напряжения

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

16л

16л-400 TCH

Трансформатор собственных нужд с боковым правым переходом

QS1 - разъединитель

FU- предохранитель типа ПКТ

TV - трансформатор напряжения

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

16.1п

16.1п-400 TCH

Трансформатор собственных нужд с боковым правым переходом

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

16.1л

16.1л-400 TCH

Трансформатор собственных нужд с боковым левым переходом

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

17л

17л-400 ТН

Трансформатор собственных нужд и заземление сборных шин

QSG-заземлитель

QS2-разъединитель

FU- предохранитель типа ПКН

TV- трансформатор силовой

КСО 292AT

КСО 285АТ

17п

17п-400 ТН

Трансформатор собственных нужд и заземление сборных шин

QSG - зазвмлитель

QS2 - разъединитель

FU - предохранитель типаПКН

TV - трансформатор силовой

КСО 292AT

КСО 285АТ

18п

18п-600(1000) ТН

Трансформатор напряжения и секционный

разъединитель с боковым правым переходом

QS1 - разъединитель

QS2 - разъединитель

FU- предохранитель типа ПКН

TV - трансформатор

напряжения

FV - ОПН

КСО 292AT

КСО 285АТ

18л

18л-600(1000)ТН

Трансформатор напряжения и секционный

разъединитель с боковым правым переходом

QS1 - разъединитель

QS2 - разъединитель

FU- предохранитель типа ПКН

TV - трансформатор напряжения

FV - ОПН

КСО 292AT

КСО 285АТ

19л

19л-600 ТН

Трансформатор напряжения и заземление сборных шин

QSG - заземлитель

QS2 - разъединитель

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

КСО 292AT

КСО 285АТ

19п

19п-600 ТН

Трансформатор напряжения и заземление сборных шин

QSG - заземлитель

QS2 - разъединитель

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

КСО 292AT

КСО 285АТ

20п

20п-400 ТН

Трансформатор напряжения и заземление сборных шин

QSG - заземлитель

QS2 - разъадинитель

FU - предохранитель типаПКН

TV - трансформатор напряжения

КСО 292AT

КСО 285АТ

20л

20л-400 ТН

Трансформатор напряжения и заземление сборных шин

QSG - заземлитель

QS2 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

КСО 292AT

КСО 285АТ

21п

21п-400 ТН

Трансформатор напряжения и заземление сборных шин

QSG - заземлитель

QS2 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

КСО 292AT

КСО 285АТ

21л

21л-400 ТН

Трансформатор напряжения и заземление сборных шин

QSG - заземлитель

QS2 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор напряжения

КСО 292AT

КСО 285АТ

22п

22п-600 (1000)

Кабельная сборка с боковым правым переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

22л

22л-600 (1000)

Кабельная сборка с боковым левым переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

22.1

22.1-600 (1000)

Кабельная сборка

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

23п

23п-600(1000)

Шинный ввод Секционный

разъединитель с боковым правым переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

23л

23л-600 (1000)

Шинный ввод Секционный

разъединитель с боковым правым переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

23.1п

23.1п-600(1000)

Кабельная сборка

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

23.1л

23.1л-600(1000)

Кабельная сборка

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

24п

24п-600(1000)

Разъединитель с боковым правым переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

24л

24л-600 (1000)

Разъединитель с боковым правым переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

24з

24з-600(1000)

Разъединитель с задним переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

24к

24к-600 (1000)

Разъединитель с задним переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

25п

25п-600 (1000) ТН

Трансформатор напряжения и секционный разъединитель с боковым (задним) переходом

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор

напряжения

FV - ОПН

QS2 - разъединитель

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

25л

25л-600 (1000) ТН

Трансформатор напряжения и секционный разъединитель с боковым (задним) переходом

QS1 - разъединитель

FU - предохранитель типа ПКН

TV - трансформатор

напряжения

FV - ОПН

QS2 - разъединитель

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

26

26-600(1000)

L=1000 мм

Секционный разъединитель

QS1 - разъединитель

QS2 - разъединитель

КСО 298AT

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

27

27-600(1000)

Секционный разъединитель

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

28

28А

Панель собственных нужд



КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

28.1п

28.1пА

Панель собственных нужд с боковым правым переходом сборных шин



КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

28.1л

28.1лА

Панель собственных нужд с боковым левым переходом сборных шин



КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

28.2

28.2А-600 (1000)

Панель собственных нужд с разъединителем

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

28.3п

28.3пА-600 (1000)

Панель собственных нужд с разъединителем с боковым правым переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

28.3л

28.3лА-600 (1000)

Панель собственных нужд с разъединителем с боковым левым переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

28.3з

28.3зА-600 (1000)

Панель собственных нужд с разъединителем с задним переходом

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

31

31-400

L=350 мм

Заземление сборных шин секции слева

QSG1 - заземлитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

32

32-400

L=350 мм

Заземление сборных шин справа

QSG1 - заземлитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

33

ЗЗШП- пристыковывается к крайней правой ячейке

ЗЗШЛ- пристыковывается к крайней левой ячейке

L=200 мм

Приводы шинного моста



КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

34

34-600(1000)

Секционный разъединитель

QS1 - разъединитель

КСО 298AT

КСО 298АТ-М

КСО 292AT

КСО 272АТ

КСО 2(УМЗ)АТ

КСО 285АТ

Наличие и место установки ОПН оговариваются при заказе

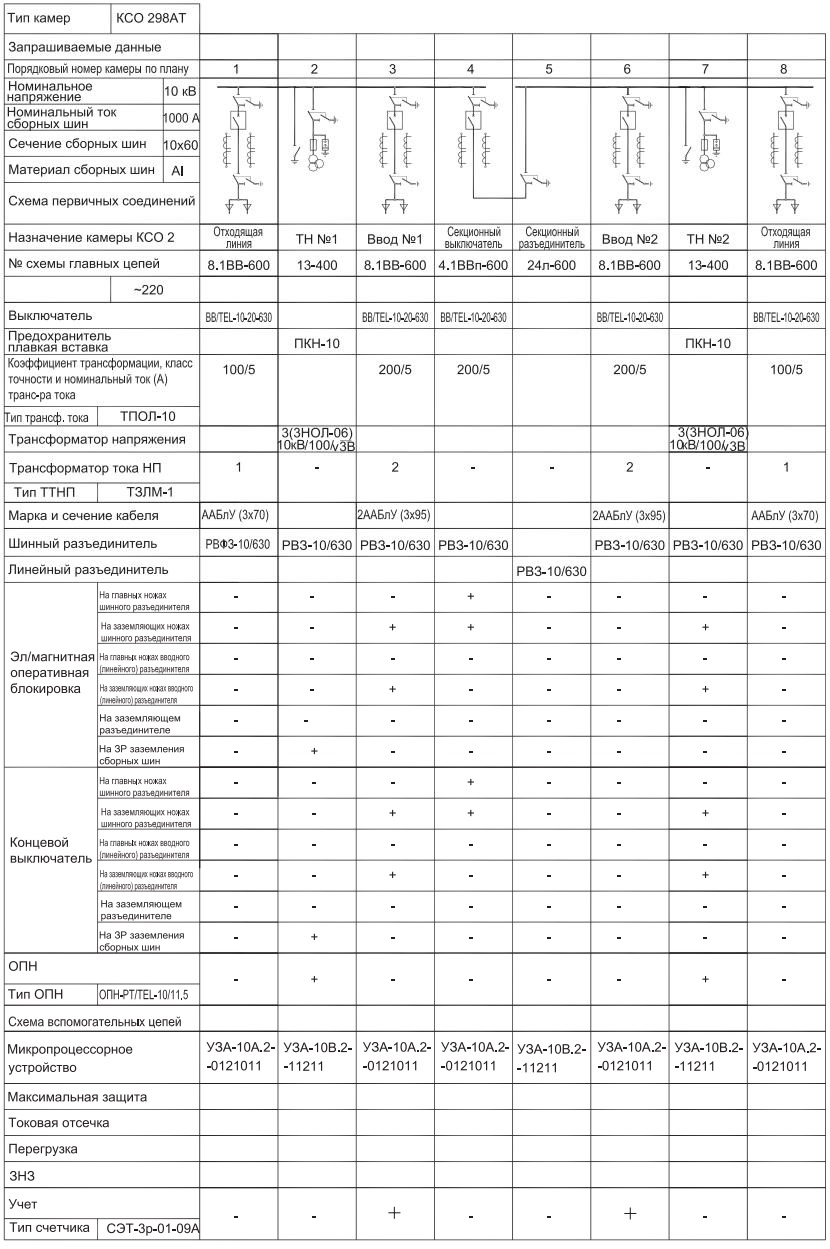

Пример заполнения опросного листа для заказа КСО 298AT, КСО 298АТ-М, КСО 292AT, КСО 272АТ, КСО 2(УМЗ)АТ, КСО 285АТ

Дополнительно по теме

КСО-298 НН "Классика"

КСО 298АТ, КСО 298АТ-М, КСО 292АТ, КСО 285АТ, КСО 272АТ, КСО 2(УМЗ)АТ

КСО 366АТ, КСО 366АТ-В

КСО 393АТ, КСО 393АТ-М

КСО "Новация"

КРУ «Классика» серии D-12PT

КРУ серии «Эталон»
