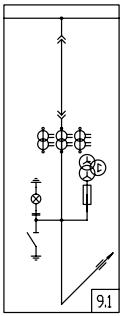

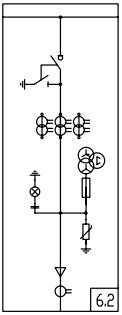

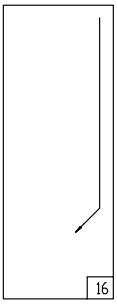

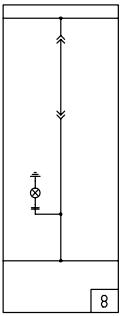

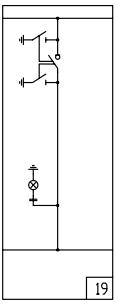

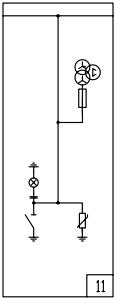

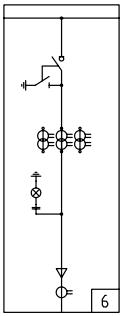

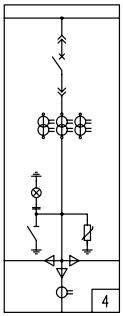

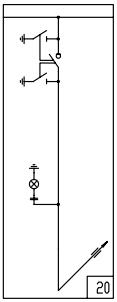

Схемы главных цепей КРУ серии D-12PT, их исполнение

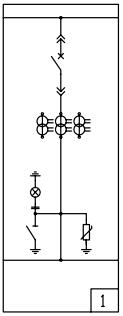

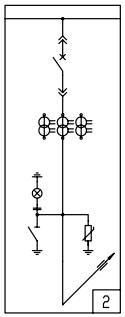

Шкаф с силовым выключателем

Ввод/вывод шинами сбоку

Шкаф с силовым выключателем и измерительным тр-ром Ввод/вывод шинами сбоку

Шкаф с силовым выключателем

Ввод/вывод шинами сзади

Шкоф с силовым выключателем и измерительным тр-ром Ввод / вывод шинами сзади

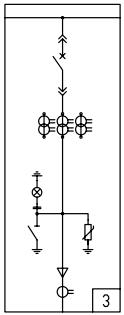

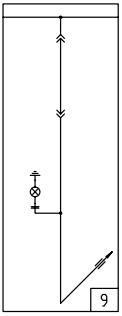

Шкаф с силовым выключателем

Ввод/вывод кабелем снизу

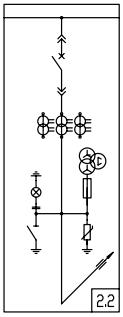

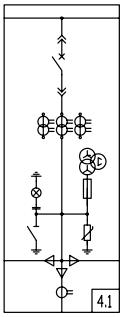

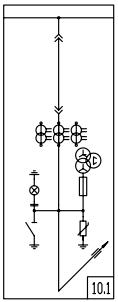

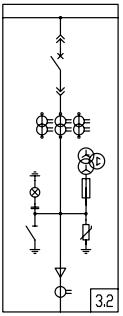

Шкаф с силовым выключателем и измерительным тр-ром Ввод/вывод кавелем снизу

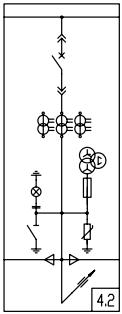

Шкаф с силовым выключателем Ввод кавелем снизу Вывод шинами вбок

Шкаф с силовым выключателем Ввод кавелем снизу Вывод кабелем вбок

Шкаф с силовым выключателем Ввод шинами сзади кабелем вбок

Шкаф с контактором

Ввод/вывод кабелем снизу

Шкоф с выключателем нагрузки

Ввод/вывод кабелем снизу

Шкаф с выключателем

нагрузки и измерительным тр-ром Ввод/вывод кабелем снизу

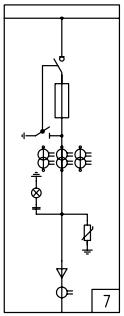

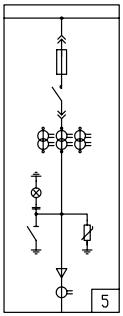

Шкаф с выключателем

нагрузки и предохранителями Ввод/вывод кабелем снизу

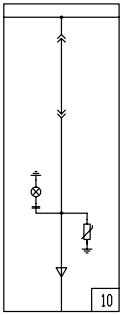

Шкаф секционного разъединителя

Вывод шинами вбок

Шкаф секционного разъединителя

Вывод шинами вбок

Шкаф секционного разъединителя Вывод шинами назад

Шкаф секционного разъединителя Вывод шинами назад

Шкаф секционного разъединителя Вывод кабелем вниз

Шкаф секционного разъединителя Вывод шинами назад

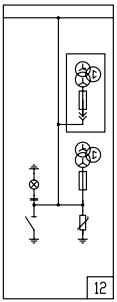

Шкаф с шинным заземляющим разъединителем и измерительным тр-ром

Шкаф с шинным заземляющим разъединителем, измерительным тр-ром и опломбированным отсеком учета

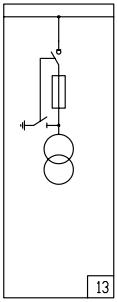

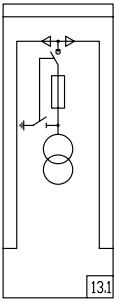

Шкаф с тр-ром собственных нужд Подключение на сборные шины

Шкаф с тр-ром собственных нужд Подключение шинами сбоку

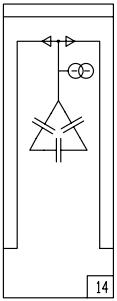

Шкаф с конденсаторной батареей Подключение шинами сбоку

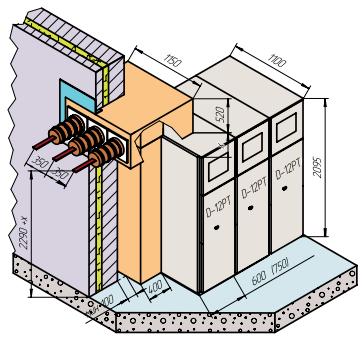

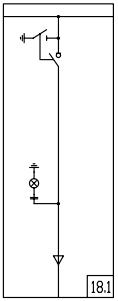

Боковая приставка Шинный переход сбоку наверх

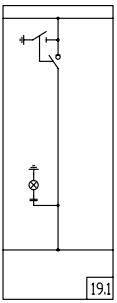

Задняя приставка Шинный переход сзади наверх

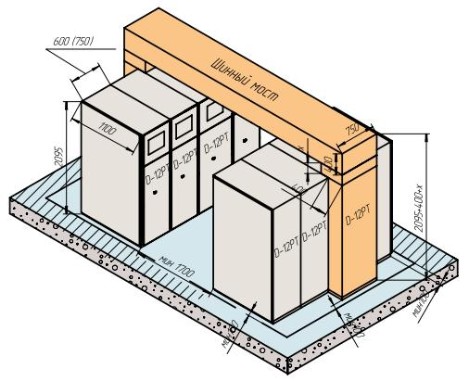

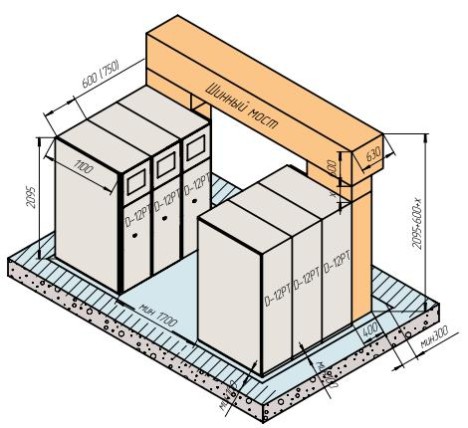

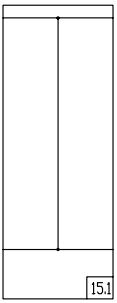

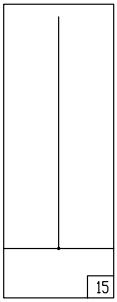

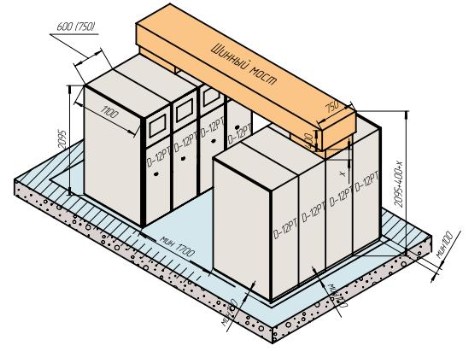

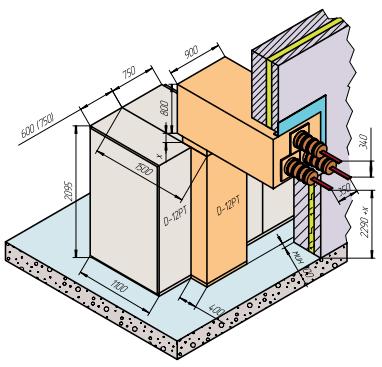

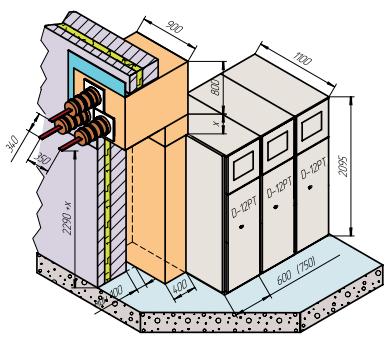

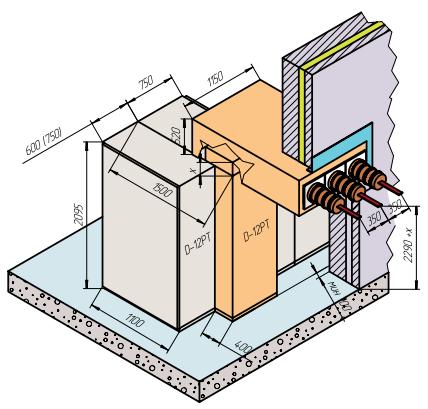

Шинный мост

Шинный мост

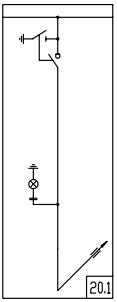

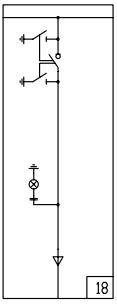

Шкаф с выключателем

нагрузки и двумя заземляющими ножами Ввод/вывод кавелем снизу

Шкаф с выключателем

нагрузки и заземляющими ножами сверху Ввод/ вывод кабелем снизу

Шкаф с выключателем нагрузки и

двумя заземляющими нажами Вывод шинами вбок

Шкаф с выключателем

нагрузки и заземляющими ножами сверху Вывод кабелем вбок

Шкаф с выключателем

нагрузки и

двумя заземляющими ножами Ввод/вывод шинами сзади

Шкаф с выключателем нагрузки и заземляющими ножами сверху Ввод/ вывод шинами сзади

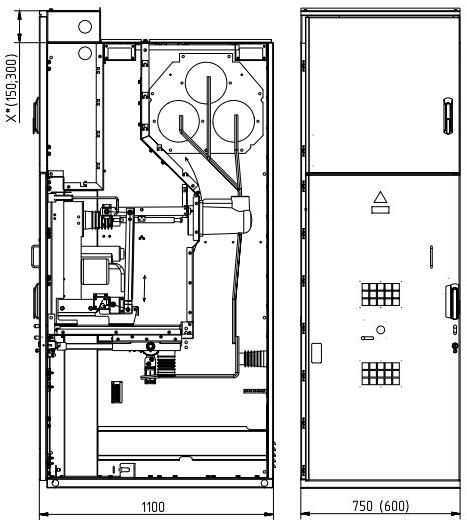

Номинальный ток сборных шин, А

630

100

1250

1600

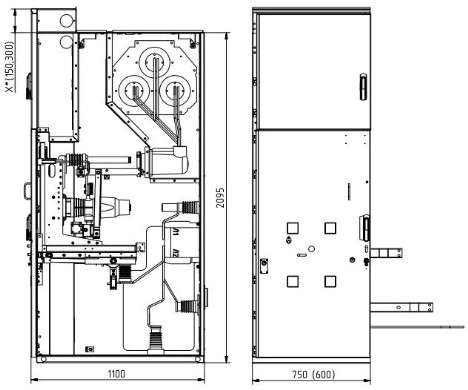

Параметры выключателя

Глубина шкафа (С), мм

Минимальная ширина шкафа (А), мм

600

750

600

750

600

750

750

Io.ном, кА

i дин, кА

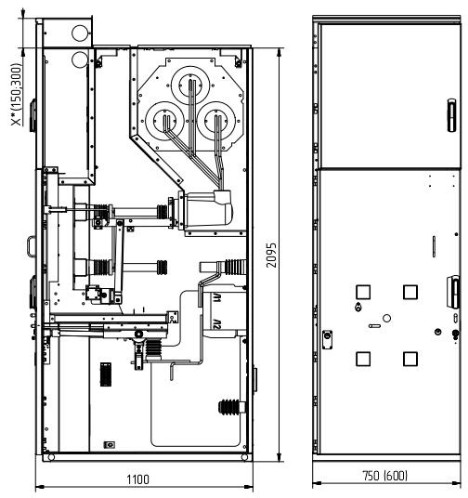

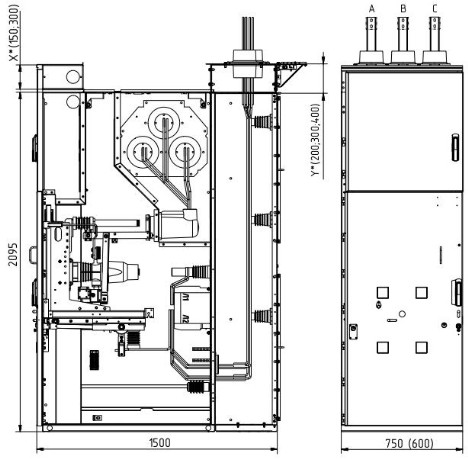

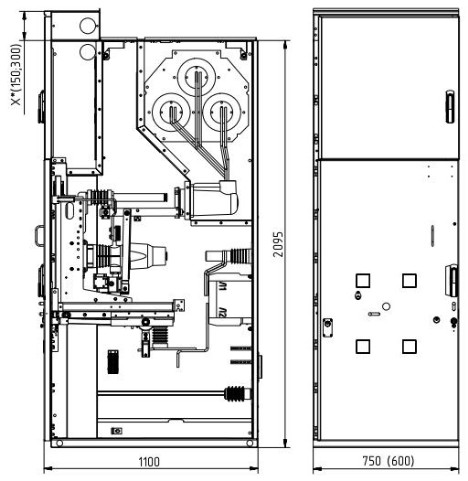

Шкафы с силовыми выключателями

1100

тип выключателя и высота шкафа (В), мм

BB/TEL- 2095

(2245*)

•

•

•

•

EVOLIS - 2095

•

•

•

VD4 - 2150

(2095*)

•

•

Sion - 2095

•

•

•

Средняя масса шкафа, кг

480

550

480

490

480

550

560

*шкаф с увеличенным релейным отсеком

Тип шкафа КРУ

Влияющий параметр

Значение параметра

Ширина, мм

Глубина, мм

Высота, мм

Масса, кг

Шкаф с разъединителем

Номинальный ток главных цепей шкафа, А

600

1100

Определяется высотой шкафов с силовыми выключателями

480

750

500

Шкаф с трансформатором собственных нужд

Номинальная мощностьТСН, кВА

750

560

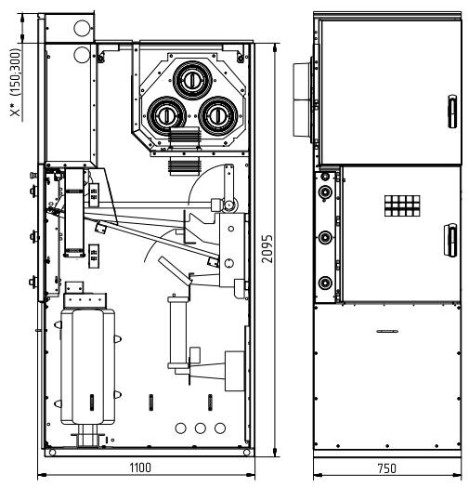

Шкаф с выключателем нагрузки

-

-

750

330

Шкафе измерительными ТН

Тип изоляции измерительного ТН

Литая полимерная

600; 750

360

Масло

750

470

Тип МПУЗ

Максимальная мощность в режиме срабатывания, Вт

Потребляемая мощность в установившемся режиме, Вт

Рабочее напряжение, В

Производитель

Сириус-2-МЛ

(В, Л, ТН, ЦС и др.)

30

15

178-242

радиус

Автоматика

SEPAM 1000+20

6-8

2-4,5

200-275

Schneider Electric

SEPAM 1000+40

7-11

3-6

200-275

Schneider Electric

SEPAM 1000+80

16

10

200-275

Schneider Electric

MiCOM Px2x

6

3

184-253

AREVA

MiCOM Px4x

~14

11

87-300

AREVA

SPAC-810

15

9

176-242

АВВ

БМРЗ

15

10

88-264

Механотроника

БМЦС

10

10

88-264

Механотроника

БЭ2502А

15

7

176-242

ЭКPA

Тип выключателя, блока управления

Максимальная мощность в режиме подготовки выключателя, Вт

Мощность, потребляемая в установившемся режиме, Вт

Рабочее напряжение, В

Производитель

BU/TEL-100/220-12-..A с выкл. ISM15 LD. Shell

50

10

220

Таврида Электрик

EVOLIS

6-10кВ

XF электромагнит вкл. - 200

МХ1 расцеп итель откл. - 200

МХ2 доп. расцеп.откл. - 200

МСН взвод пружины - 180

XF электромагнит вкл. - 4,5

МХ1 расцепитель откл. - 4,5

МХ2 доп. расцеп, откл. - 4,5

212,5-275

Schneider Electric

VD4

12кВ

MS взвод пружины - 500

МС электромагнит вкл. - 200

МО1 расцепитель откл. - 200

МО2 доп. расцеп. откл. - 200

RL1 - эл. магнит блокир. - 250

RL2 - эл. магнит блокир. - 250

MS взвод пружины - 200

МС электромагнит вкл. - 5

МО1 расцепитель откл. - 5

МО2 доп. расцеп. откл. - 5

МТ привод тележки - 40

RL1 - эл.магнит блокир. - 5

RL2 - эл.магнит блокир. - 5

187-242

ABB

Тип

Потребляемая мощность, Вт

Дополнительное питание, Вт

Рабочее напряжение, В

Производитель

Индикатор напряжения CPI-VI-3P/R

3,3

-

220

KUVAG

Электромагнит блокировочный К28

7

-

220

FANINA

Реле промежуточное

R15-2013-23-1220

1,5

-

220

RELPOL

Реле промежуточное

R4-2013-23-1220

0,9

-

220

RELPOL

Счетчик эл.энергии

СЭТ-4ТМ.03М.#

-

3,3

100-265

НЗ им. М.В.Фрунзе

Счетчик эл.энергии

ПСЧ-4ТМ.05М.#

-

3,96-2,2

100-265

НЗ им. М.В.Фрунзе

Счетчик эл.энергии

Альфа А1800

-

Не белее 3

50-340

Эльстер Метроника

Светодиод LED-GIGANT

1

-

220

TWELWE

Светодиодный модуль IM3W5630KL

3х1,4

-

12

ARL

Указатели положения NEF30... все модификации

1

-

220

PROMET

Контактор CL01D310TN

5,5

-

176-242

GE

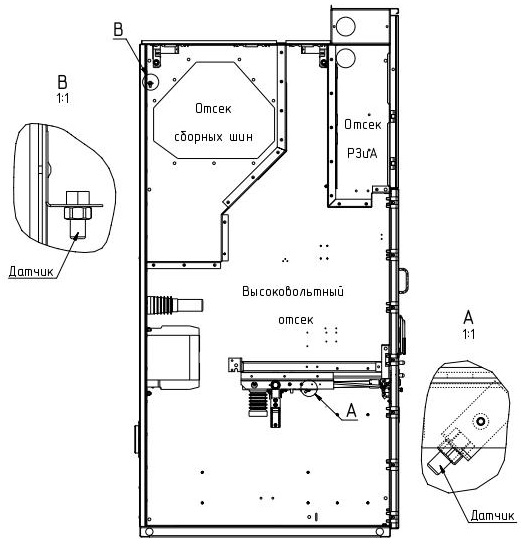

*При расчете емкости аккумуляторной батареи для шкафа оперативного тока (ШОТ) необходимо дополнительно учитывать потребление питания применяемой дуговой защиты, потребление дополнительных измерительных преобразователей, потребление дополнительно устанавливаемого оборудования РЗиА, потребление по цепям постоянного тока в шкафу собственных нужд (ШСН-0,4).
