Комплектные распределительные устройства КСО-З66, КСО-272, КРУ

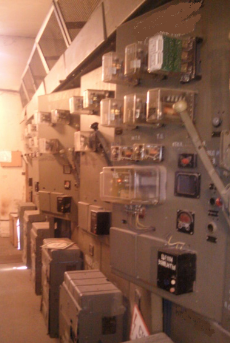

Комплектные распределительные устройства (КРУ) являются основным видом оборудования современных распределительных устройств, особенно в городских электросетях 6-10 кВ, так как их собирают на заводах и в готовом виде устанавливают на месте монтажа, а также в процессе эксплуатации легко перекомпоновывают и расширяют при небольших затратах и минимальном времени отключения. Камеры КРУ надежны в работе, безопасны в обслуживании, а их аппараты и токоведущие части незначительно подвержены загрязнению и запылению.
КРУ делят на комплектные сборные распределительные устройства одностороннего обслуживания (камеры КСО) и комплектные распределительные устройства (камеры КРУ) с выключателями на выкатных тележках. В действующих установках распространены ранее выпускавшиеся камеры КСО-366 и КСО-272.
КСО-366
Камеры КСО-366, имеющие размеры в основании 1000x1000 мм и высоту 2083 мм, предназначены дл установки разъединителей, предохранителей, выключателей нагрузки, трансформаторов напряжения, разрядников. В зависимости от схемы первичных соединений камеры имеют различный тип.

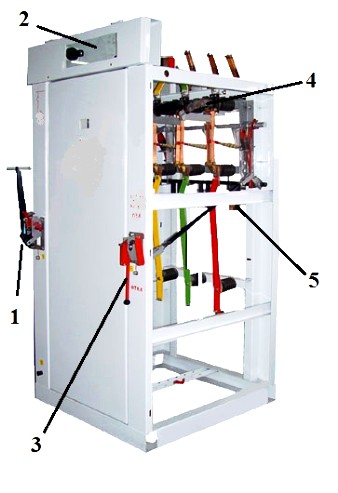

Рис. 1. Фасад и разрез камеры КСО-366
На рис. 1 показана камера КСО-366 с выключателем нагрузки, которая состоит из сварного корпуса, выполненного из гнутых стальных профилей толщиной 2,5 мм, и двери из листовой стали толщиной 2 мм со смотровым окном. Боковая левая стенка закрыта металлическим листом. Вверху по фронту каркаса расположен короб, в котором прокладывают магистрали освещения, провода вторичной коммутации и светильники. Короб закрыт световым карнизом 2, на котором указывается назначение камер.
На левой фасадной стойке камеры расположен привод 1 выключателя нагрузки, а на правой стойке - привод 3 заземляющих ножей. Приводы снабжены механической блокировкой, которая не позволяет включат заземляющие ножи при включенном выключателе на грузки и включать выключатель нагрузки при включенных заземляющих ножах. В камерах предусмотрена возможность установки изоляционной перегородки для ограждения частей, остающихся под напряжением при работе персонала на кабеле. При ее установке двери камер не закрывают. Внутри камеры на заводах-изготовителях монтируют оборудование по одной из типовых схем.
Полное техническое описание:
КСО 298АТ, КСО 298АТ-М, КСО 292АТ, КСО 285АТ, КСО 272АТ, КСО 2(УМЗ)АТ
1 - привод выключателя, 2 - световой карниз, 3 - привод заземляющего ножа, 4 - выключатель нагрузки, 5 - заземляющий нож
КСО-272
Камеры КСО-272 (рис. 2), имеющие ширину 1000, глубину 1200 и высоту 2600 мм (со сборными шинами 2870 мм), предназначены для размещения масляных выключателей ВПМ-10 и ВМП-10 с приводами ПЭ-11 и ПП-67, выключателей ВПМП-10 и ВМПП-10 с приводом ППВ-10 и такой же аппаратуры, что и в камерах КСО-366.
Камеры с масляными выключателями изготовляют на номинальные токи 630 и 1000 А, с выключателями нагрузки - на 400 А. Их выполняют по 23 различным cxeмам первичных соединений. Каркас камеры сваривают из гнутого стального листа толщиной 2,5 мм. В камер размещают аппаратуру первичных соединений, на фасаде - приводы 6 (выключателя), 1 и 5 (разъединителей) и 2 (заземляющих ножей). В верхней части камеры устанавливают шинные разъединители 7, масляный выключатель 9, трансформаторы тока 10, в нижней части - линейные разъединители 11 с кабельными муфтами. Доступ! в камеру обеспечивается двумя сплошными стальными дверьми: одной - в зону выключателя, другой - в зону 1 кабельных присоединений. Обе двери имеют застекленные окошки для обзора внутренних зон и запираются одним ключом. Верхняя дверь является панелью, на которой выполнен монтаж вторичных соединений. На фасаде размещена аппаратура с задним присоединением проводов, на внутренней стороне выполнена раскладка проводов. Провода защищены от высокого напряжения съемным стальным листом.
Внутри камера освещена лампой накаливания 36 В. Вверху камеры имеется световой карниз 4 с люминесцентным светильником (лампой 30 Вт, 220 В), который освещает помещение РУ и закрывает верхний короб камеры, где проложены магистральные провода и провода соединений между камерами.
В КСО-272 шинные и линейные разъединители имеют заземляющие ножи (шинные разъединители РВФЗ, кабельные (линейные) - РВЗ).
Во избежание ошибочных операций при обслуживании и ремонте в камерах предусмотрены следующие механические блокировки: привода масляного выключателя с приводами шинного и линейного разъединителей, исключающая возможность их отключения при включенном выключателе; не допускающая включение приводов заземляющих ножей при включенных приводах разъединителей; не допускающая включение приводов шинных и линейных разъединителей при включенных приводах заземляющих ножей.
Приводы разъединителей и заземляющих ножей имеют устройства для их запирания висячим замком во включенном и отключенном положениях.
Заземление сборных шин выполняют заземляющими ножами, расположенными в камерах трансформаторов напряжения. Приводы заземляющих ножей в камерах КСО-366 и КСО-272 окрашивают в красный цвет.

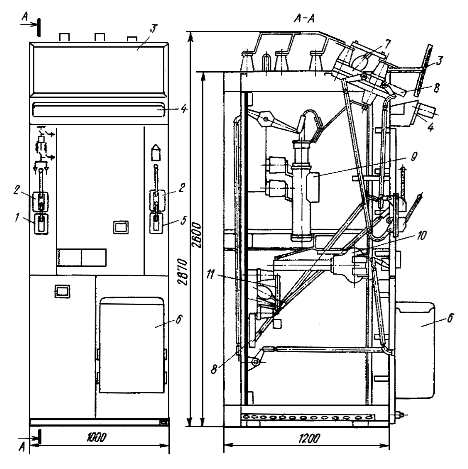

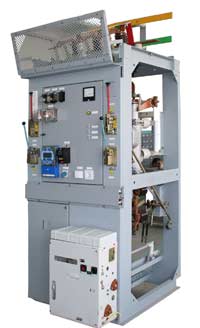

Рис. 2. Камера КСО-272
1, 5- приводы шинного и линейного разъединителей, 2 - приводы заземляющих ножей, 3 - защитное ограждение, 4 - световой карниз, 6 - пружинный привод ППВ-10, 7, 11 - шинный и линейный разъединители, 8 - заземляющие ножи, 9 - выключатель ВПМП-10, 10 - трансформаторы тока
КРУ
Комплектное распределительное устройство КРУ состоит из закрытых камер, внутри которых смонтировано оборудование. Камеры КРУ, устанавливаемые к стене, в зависимости от их назначения имеют различные схемы заполнения и могут быть оборудованы масляными выключателями, трансформаторами напряжения, разрядниками, предохранителями и т. п.
Камеры КРУ (рис. 3) состоят из корпуса и выкатной части - тележки с оборудованием. При ревизиях и ремонте тележка с оборудованием выкатывается по специальным направляющим в коридор управления.
В камерах КРУ с масляными выключателями 6 находятся разъединители 4 втычного типа, подвижная часть которых установлена на тележке, а неподвижная - в корпусе шкафа. Во избежание выключения размыкающих контактов под нагрузкой имеется механическая блокировка, не позволяющая выкатывать тележку при включенном выключателе. Провода вторичных цепей корпуса камеры соединяют с проводами, смонтированными на тележке, гибким шлангом достаточной длины, имеющим размыкающие контакты втычного типа, отключаемые только при необходимости.
Сварная конструкция корпуса КРУ собрана из угловой стали, а стенки корпуса выполнены из листовой стали толщиной 3 мм. С фасадной стороны корпус камеры имеет дверцы приборного отсека (вверху) и дверцы отсека тележки. С задней стороны стенки съемные.
Камеры КРУ имеют четыре отсека, разделенных металлическими перегородками: сборных шин, трансформаторов тока, выключателя и приборов. Такое разделение на отсеки необходимо для соблюдения правил безопасности при работах в этих камерах, а также для ограничения повреждения оборудования при возникновении дуговых коротких замыканий в камере.

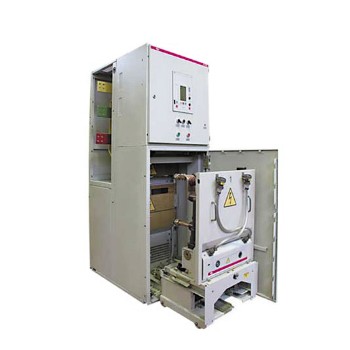

Рис. 3. Камера КРУ
1 - трансформатор тока, 2 - шины, 3 - привод выключателя, 4 - разъединитель втычного типа, 5 - силовые кабели, б - выключатель ВМП-10К на выкатной тележке
На передней стенке тележки смонтирован привод выключателя, а с внутренней ее стороны установлена лампа освещения. Через три застекленных отверстия на передней стенке просматриваются маслоуказатели всех цилиндров выключателя.
Выкатная тележка может занимать три положения: рабочее, контрольное (испытательное) и ремонтное. Рабочим называется такое положение тележки в корпусе шкафа, когда цепи первичных и вторичных соединений включены в схему и обеспечивают нормальную работу шкафа. При контрольном положении тележки в корпусе шкафа цепи первичных соединений отключены втычными разъединителями, а цепи вторичных соединений включены в схему и обеспечивают работу выключателя с приводом. Ремонтным называется такое положение тележки, когда она находится вне корпуса шкафа и все втычные контакты разомкнуты.
При выкатывании тележки в ремонтное положение отверстия в перегородке камеры КРУ для входа и выхода размыкающих контактов автоматически закрываются металлическими шторками, которые должны иметь ушки для замков, запираемых при ремонтных работах на тележках.
