ВВ/TEL

Вакуумные выключатели 6(10) кВ

В конце XX века инновационная конструкции выключателей ВВ/TEL. произвели переворот в мире коммутационной аппаратуры 6-10кВ и позволили совершить прорыв на пути создания современных КРУ высокой надежности, не требующие обслуживания выключателя на протяжении всего срока службы. Запатентованная конструкция, легкость и не прихотливость конструкции ВВ/TEL. позволяет встроить выключатель в любую, существующую, ячейку КРУ или КСО. либо создать новую с уникальными потребительскими качествами. Сегодня ВВ/TEL. применяется на 5-ти континентах мира, чем подтверждает удовлетворение самым жестким требованиям эксплуатации будь, это условия Кольского полуострова с зимним морским климатом, либо широта Египта, с изнуряющим зноем зимой и особенно летом, или влажный климат Вьетнама. Такая популярность основывается на существующем разнообразии решений, которые уже имеются или позволяет предложить выключатель ВВ/TEL по модернизации распределительных устройств, повышению их надежности и всей энергосистемы в целом.

Дополнительно по теме

Выключатели нагрузки ВНР

Рубильники, ящики силовые

Рубильники серии РП. Ящики ЯБПВУ

Разъединители

РВ, РВО, РВФЗ, РЛНД

Масляный выключатель

ВПМ-10 ВМП-10 ВМГ-133

Выключатель нагрузки автогазовый ВНА

НАЗНАЧЕНИЕ

Вакуумные выключатели (ВВ) предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока (частота 50 Гц), номинальным напряжением до 10 кВ с изолированной, компенсированной, заземлённой через резистор или дугогасительный реактор нейтралью. ВВ предназначены для установки в новых и реконструируемых комплектных распределительных устройствах станций, подстанций и других устройств, осуществляющих распределение и потребление электрической энергии во всех отраслях народного хозяйства, в том числе нефтегазодобывающей и перерабатывающей, нефтехимической, химической, горнорудной и др. отраслях.

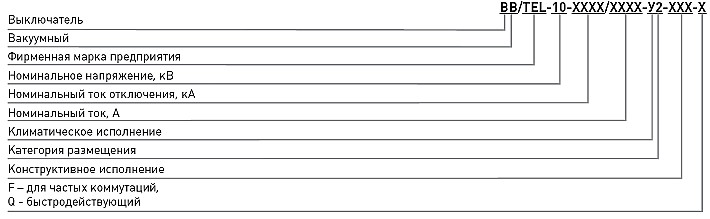

Структура условного обозначения выключателей

BB/TEL-10-20/1000
BB/TEL-10-20/1600
BB/TEL-10-31,5/1000
BB/TEL-10-31,5/1600
BB/TEL-10-31,5/2000
BB/TEL-10-31,5/2000Q

Устройство и работа выключателей

Принцип дугогашения.

Гашение дуги переменного тока осуществляется в вакуумной дугогасительной камере (ВДК) при разведении контактов в глубоком вакууме (остаточное давление порядка мм рт. ст.). Носителями заряда при горении дуги являются пары металла. Из-за практического отсутствия среды в межконтактном промежутке, конденсация паров металла в момент перехода тока через естественный ноль осуществляется за чрезвычайно малое время (с ), после чего происходит быстрое восстановление электрической прочности ВДК. Электрическая прочность вакуума составляет порядка 30 кВ/мм, что гарантирует отключение тока при расхождении контактов более 1 мм.

В выключателях применяется современная конструкция ВДК с аксиальным магнитным полем. Дуга в таком поле находится все время в диффузионном состоянии, что существенно уменьшает износ, который не превышает 1 мм после исчерпания коммутационного ресурса.

Конструкция выключателей.

Выключатели состоят из трех полюсов, установленных на металлическом корпусе, в котором размещаются электромагнитные приводы каждого полюса с магнитной защелкой, удерживающей выключатель неограниченно долго во включенном положении после прерывания тока в катушке электромагнита привода.

Основные узлы выключателей на ток до 1000 А размещаются в закрытом изоляционном

корпусе круглого сечения, выполненном из механически прочного и дугостойкого материала, защищающего элементы полюса от механических повреждений и воздействий электрической дуги тока КЗ.

Крепление выключателей к металлическим элементам КРУ и КСО осуществляется посредством болтов М10, резьбовые отверстия для которых имеются на боковых сторонах металлического корпуса. Выключатели могут работать в любом пространственном положении. Выключатели на номинальный ток 1600 А конструктивно отличаются от выключателей на 630-1000 А устройством изоляционных корпусов, способом установки в них ВДК и способом крепления выключателей.

Изоляционные корпусы прямоугольного сечения открыты снизу и сверху для вентиляции воздуха и охлаждения токоведущих частей. С передней и задней сторон к корпусам крепятся изоляционные листы толщиной 10 мм для придания им необходимой жесткости. На противоположной стороне токоведущих выводов круглого сечения в полимерной части выключателя имеются закладные металлические втулки ( 6 шт.) с отверстиями под болт М16, с помощью которых выключатели устанавливаются на вертикальное металлическое основание приводом вниз или вверх.

Устройство полюса.

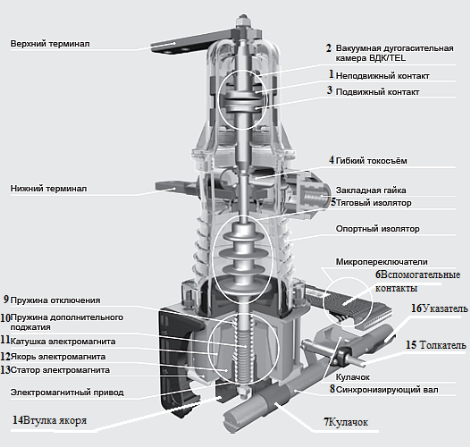

Разрез полюса выключателя представлен на рисунке. В состав полюса входят следующие основные элементы: ВДК 2 с неподвижным 1 и подвижным 3 контактами и сильфоном, гибкий токосъем, тяговый изолятор 5, токоведущие выводы и электромагнитный привод. Привод состоит из кольцевого электромагнита 13, якоря 12, катушки 11, пружин отключения 9 и дополнительного поджатия 10, тяги 15 устройства ручного отключения. Катушки электромагнита включены в цепь управления параллельно и используются для включения и отключения выключателя.

Полюса механически связаны между собой промежуточным валом 8, на котором установлен кулачок для управления вспомогательными кон-тактами, используемыми во внешних цепях (управления, сигнализации и др.). Выключатели, предназначенные для частых коммутационных операций, содержат в своей конструкции усиленный привод и камеру ВДК, которые не влияют на габаритные и присоединительные размеры.

Работа выключателя.

Включение.

В отключенном положении подвижные части полюса удерживаются силой отключающей пружины 9 независимо от пространственно положения выключателя. Включение и отключение выключателя производится от блока управления (БУ), который является неотъемлемой частью ВВ.

При подаче команды включения БУ пода( напряжение на катушку 11 электромагнит Протекающий при этом ток создаёт магнитный поток в зазоре между якорем 12 и кольцевым магнитом 13, под действием которого якорь втягивается внутрь электромагнита и через тяговый изолятор 5, сжимая пружину отключения 9 и воздействуя на подвижный контакт ; замыкает контакты ВДК.

Скорость замыкания контактов составляв около 1 м/с. Она является оптимальной для процесса включения и предупреждения дребезг контактов при включении.

Замыкание подвижного контакта с неподвижным происходит в момент, когда между якорем верхней крышкой электромагнита остается зазор 2 мм. Проходя это расстояние, якорь сжимает пружину поджатия 10 и создает необходимо контактное нажатие. После замыкания магнитно системы якорь встает на магнитную защелку удерживается в этом положении неограниченно долго за счет остаточной индукции кольцевого электромагнита 13. Общий ход якоря 8 мм, ход подвижного контакта 6 мм.

Запас по усилию удержания (сила, необходима для отрыва якоря от верхней крышки электромагнита, приложенная вдоль оси привода), составляет 450-500 Н для одного полюса выключателя.

В случае обрыва цепи катушки электромагнита одного из полюсов выключатель не фиксируется во включенном положении и отключается, тем самым предупреждается работа выключателя в неполнофазном режиме.

В процессе включения ВВ якорь через кинематическую связь поворачивает вал 8 и установленный на нем кулачок, который управляет контактами вспомогательных цепей (микро-переключателями).

Длительность подачи напряжения на катушку электромагнита устанавливается блоком управления и составляет 60 - 80 мс в зависимости от типа БУ. Она выбрана с запасом, поэтому момент размыкания геркона или микропереключателя в цепи управления включением не влияет на включающую способность привода и не требует наладки и проверки эксплуатационным персоналом.

Источником электрической энергии для включения ВВ служат предварительно заряженные малогабаритные конденсаторы, устанавливаемые в БУ (BU) или в блоке питания БП (BP).

Отключение.

При подаче команды отключения БУ подает на катушку электромагнита напряжение противоположной полярности и определенной длительности. При этом электромагнит частично размагничивается и якорь 12 снимается с магнитной защелки. Под действием пружины отключения и пружины дополнительного поджатия якорь разгоняется и наносит удар по тяговому изолятору, соединенному с подвижным контактом 3 вакуумной камеры. Ударное усилие, создаваемое якорем электромагнита, превышает 2000 Н, что позволяет отключать выключатель даже при наличии точечной сварки контактов, которая может иметь место при включении ВВ.

После удара подвижный контакт приобретает высокую стартовую скорость, необходимую для успешного отключения тока КЗ, и под действием отключающей пружины совместно с другими подвижными частями занимает конечное отключенное положение.

Ручное отключение.

Ручное отключение осуществляется путем воздействия на кнопку ручного отключения, которая через толкатель 15, шарнирно связанный с валом 8, воздействует через вал привода на якоря электромагнитов и разрывает магнитную систему. Кнопка ручного отключения, связанная с валом 8, может служить указателем положения выключателя.

Усилие на кнопке отключения при ударном воздействии составляет 200 - 250 Н.

Автономное включение.

Наличие в схеме управления выключателями батареи малогабаритных конденсаторов позволяет осуществлять автономное включение ВВ на обесточенной подстанции с помощью двух стандартных элементов питания 9 В, подключая их низковольтному входу БУ. Имеющийся в БУ или блоке питания преобразователь повышает напряжение питания до необходимого и заряжает в течение короткого времени (менее 1 мин) батарею конденсаторов, после чего выключатель готов к выполнению операции "В" или "ВО".

Автономное включение может также выполняться с помощью инвентарных переносных блоков автономного включения (БАВ), поставляемых предприятием по заказу.

Устройства управления.

Устройства управления вакуумными выключателями являются их неотъемлемой частью и изготавливаются в виде отдельных блоков, устанавливаемых в релейных отсеках КРУ, на панелях камер КСО или на выкатных элемента КРУ. Они обеспечивают включение и отключение ВВ от источника постоянного, выпрямленного или переменного оперативного тока, блокировку от повторного включения ВВ, отключение от трансформаторов тока при отсутствии напряжения питания, а также ряд дополнительных функций.
