Приложения КСО-298 РУЭЛТА



Приложения КСО-298 РУЭЛТА

ПРИЛОЖЕНИЕ А

ПЕРЕЧЕНЬ ДОКУМЕНТОВ, НА КОТОРЫЕ ДАНЫ ССЫЛКИ В НАСТОЯЩИХ ТЕХНИЧЕСКИХ УСЛОВИЯХ

Обозначение документа

Наименование документа

Номер пункта ТУ

ГОСТ 2.2.007.0-75.

ССБТ. Изделия электротехнические. Общие требования безопасности.

В целом. Применительно к камерам КСО.

ГОСТ 2.2.007.4-75.

ССБТ. Шкафы комплектных распределительных устройств и комплектных трансформаторных подстанций, камеры сборные одностороннего обслуживания, ячейки герметизированных элегазовых распределительных устройств.

2.1:2.2; 2.3; 2.4 (касательно КСО); 2.5; 2.7.

ГОСТ 2.2.007.3-75.

ССБТ. Электротехнические устройства на напряжение выше 1000В. Требования безопасности.

2.1; 2.2; 2.8

ГОСТ 1516.1-76

Электрооборудование переменного тока на напряжение от 3 до 500 кВ. Требования к электрической прочности изоляции

1.2.1

ГОСТ 1516.3-96

Электрооборудование переменного тока на напряжение от I до 750 кВ. Требования к электрической прочности изоляции

1.3.2

ГОСТ 8828-89

Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия

1.7.5

ГОСТ 10354-82

Пленка полиэтиленовая. Технические условия

1.7.5

ГОСТ 10434-82

Соединения контактные электрические. Классификация. Общие технические условия

1.4.4

ГОСТ 12969-67

Таблички для машин и приборов. Технические требования

1.6.3

ГОСТ 12971-67

Таблички прямоугольные для машин и приборов. Размеры

1.6.3

ГОСТ 14192-96

Маркировка грузов

1.6.4

ГОСТ 14254-96

Степени защиты, обеспечиваемые оболочками (Код IP)

1.2.1

ГОСТ 15150-69

Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

Вводная часть; 1.3.1;5.1;5.4

ГОСТ 23216-78

Изделия электротехнические. Общие требования к хранению, транспортированию, временной противокоррозионной защите и упаковке

1.7.1:5.1

ГОСТ 9.032-74

Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

1.4.6

ГОСТ 8024-90

Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Норма нагрева при продолжительном режиме работы и методы испытаний

1.3.3

ПОТРМ-016-2001
РД 153-34.0-03.150-00

Межотраслевые правила по охране труда при эксплуатации электроустановок. Утв. Мин. энергетики РФ. приказ от 27 декабря 2000г. №163

4.13; 6.2

ГОСТ 12.0.004-90

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

1.1; 2.6

ГОСТ 12.0.007.0-75

Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

1.1; 2.1; 4.1

ГОСТ 12.0.007.3-75

Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности

2.1

ГОСТ 12.0.007.4-90

Система стандартов безопасности труда. Шкафы комплектных распределительных устройств и комплектных трансформаторных подстанций, камеры сборные одностороннего обслуживания, ячейки герметизированных элегазовых распределительных устройств

1.1; 1.3.4.2; 2.1; 4.1

ГОСТ 12.3.009-76

Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности

2.8

ГОСТ 12.3.019-80

Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности

2.7


ПРИЛОЖЕНИЕ Б

СЕТКА СХЕМ ГЛАВНЫХ ЦЕПЕЙ КАМЕР КСО - 298

Обозначение

Схема

Оборудование

Обозначение

Схема

Оборудование

1ВВ-600
1ВВ-1000
Отходящая линия

Qsl (QSG1) -РВФЗ
Q- BB
ТА1; ТА2-ТП0Л, ТЛО
QSG2 - 3P
ТА3; TA4 - ТЗЛМ,
ТЗЛКР (опционально)

7ВВ-600
7ВВ-1000
Ввод, отходящая линия

Qsl (QSGO)-РВФЗ
Q-BB
TA1-ТА3 - ТПОЛ, ТЛО
QS1 (QSG2)-PB3
ТАЗ; TA4 - ТЗЛМ, ТЗЛРК (опционально)

1.1BB-600
1.1BB-1000
Отходящая линия

QS1 (QSG1)-PB03
Q- BB
ТА1; ТА2-ТПОЛ, ТЛО
QSG2 - 3P
ТАЗ; TA4 - ТЗЛМ, ТЗЛКР
(опционально)
FV - ОПН

7.1ВВ-600
7.1ВВ-1000
Ввод, отходящая линия

QS1 (0SG1) - РВФЗ
Q-BB
ТА1-ТА3 - ТПОЛ, ТЛО
QS1 (OSG2) - РВЗ
ТА3; ТА4 - ТЗЛМ, ТЗЛКР (опционально) FV-ОПН

2ВВ-600
2ВВ-1000
Отходящая линия

QS1 (QSG1)-РВФЗ
Q-BB
ТА 1-ТА3 - ТПОЛ, ТЛО
QSG2 - ЗР
ТА3; ТА4 - ТЗЛМ, ТЗЛКР (опционально)

8ВВ-600
8BB-1000
Ввод, отходящая линия

QS1 (QSG1)-PBО3
Q-BB
ТА1; ТА2-ТПОЛ, ТЛО
QS2 (QSG2) - PB3
ТА3; TA4- ТЗЛМ, TЗЛКР (опционально)

2.1ВВ-600
2.1ВВ-1000
Отходящая линия

QS1 (QSG1)-PBОЗ
Q-BB
ТА1-ТА3 - ТПОЛ, ТЛО
QSG2 - ЗР
ТА3; ТА4 - ТЗЛМ , ТЗЛКР (опционально)
FV-ОПН

8.1BB-600
8.1ВВ-1000
Ввод, отходящая линия

QS1 (QSG1)-PBФЗ
Q-BB
TA1; TA2-ТПОЛ, ТЛО
QS2 (QSG2) - РВЗ
ТА3; ТА4 - ТЗЛМ, ТЗЛКР (опционально) FV-ОПН

4.1BB-600
4.1ВВ-1000
Секционный выключатель с боковым переходом

QS1 (QSG1)-PBО3
Q-BB
ТА1;ТА2-ТПОЛ, ТЛО

8.2ВВ-600
8.2ВВ-1000
Ввод, отходящая линия с боковым вводом

QS1 (QSG1)-PBО3
Q-BB
ТА1; ТА2-ТПОЛ,ТЛО
QS2 (QSG2) - PB3

5ВВ-600
5ВВ-1000
Секционный выключатель с
боковым переходом

QS1 (QSG1)-PBОЗ
Q- BB
ТА1 -ТА3-ТПОЛ, ТЛО

8.4ВВ-600
8.4ВВ-1000
Ввод, отходящая линия с боковым вводом

QS1 (QSG1)-PBОЗ
Q-BB
ТА1 -ТА3-ТПОЛ, ТЛО
QS2 (QSG2) - PB3

12.1ВВ-600ТН
12.1ВВ-1000ТН
Трансформатор
напряжения с
боковым переходом

QS1 (QSG1)-РВФЗ
QS2 (QSG2) - РВЗ
FU - ПКН
FV-ОПН
TV-ЗхЗНОЛ, ЗхЗНОЛП, НАМИ

24-600
24-1000
Секционный
разъединитель с
боковым переходом

QS1 (QSG1)-PBОЗ

13-400ТН
Трансформатор напряжения с заземлителем сборных шин

QS1 (QSG1)-PBОЗ
QSG2 - РВЗ
FU - ПКН
FV-ОПН
TV - ЗхЗНОЛ, ЗхЗНОЛП НАМИ

25-600ТН
25-1000ТН
Трансформатор
напряжения с
секционным переходом

QS1 (QSG1)-PBОЗ
FU - ПКН
FV - ОПН
TV - ЗхЗНОЛ, ЗхЗНОЛП, НАМИ
QS2 (QSG2, QSG3)-РВЗ

14-400ТН
Трансформатор
напряжения

QS1 (QSG1)-PBОЗ
FU - ПКН
FV-ОПН
TV - ЗхЗНОЛ, ЗхЗНОЛП, НАМИ

28.3А-1000
28.3А-600
Панель собственных нужд с боковым переходом

QS1 (QSG1)-PB3

15-400ТН
Трансформатор собственных нужд

QS1 (QSG1)-PBОЗ
FU- ПКТ
TV-TM-25(40), TCKC-40

28А
Панель собственных нужд



22-600
22-1000
Кабельная сборка

QS1 (QSG1)-PB3

31-400П
31-400Л
Заземление сборных шин

QSG2-3P(PB)

22.1-600
22.1-1000
Кабельная сборка

QS1 (QSG1)-PBОЗ



ПРИЛОЖЕНИЕ В

ГАБАРИТНЫЕ РАЗМЕРЫ КАМЕР КСО - 298

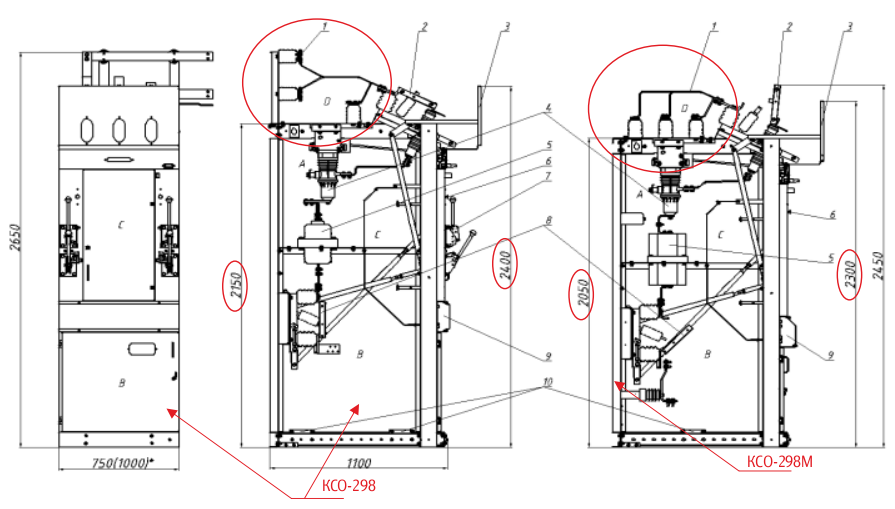

Общий вид камеры КСО - 298
1 - сборные шины; 2 - шинный разъединитель; 3 - защитный экран; 4 - вакуумный выключатель ВВ; 5 -трансформаторы тока; 6 - блокиратор; 7 - приводы разъединителей; 8 - линейный разъединитель; 9 - клемник; 10 - трансформаторы тока нулевой последовательности.

ИНДИВИДУАЛЬНЫЕ РАЗМЕРЫ ДЛЯ МОДИФИКАЦИЙ КАМЕР КСО - 298

Габариты камер

мм

С высоковольтными выключателями
-высота (со сборными шинами)
-глубина (в основании)
-ширина

2450; 2650
1100
750; 1000

с силовыми трансформаторами собственных нужд; с высоковольтным выключателем и кабельной сборкой:
-высота (со сборными шинами)
-глубина (в основании)
-ширина

2450; 2650
1100
1000

заземление сборных шин:
-высота (со сборными шинами)
-глубина (в основании)
-ширина

2450; 2650
1100
750

Масса камеры с выключателем (схема 8ВВ-600), кг

440


ПРИЛОЖЕНИЕ Г

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ, НЕОБХОДИМОГО ДЛЯ КОНТРОЛЯ И ИСПЫТАНИЙ

Наименование оборудования

Предел измерений

Класс точности

Обозначение стандарта

Штангенциркуль

0...125
0...250
0...650

2

ГОСТ 166

Линейки измерительные металлические

500 мм
1000 мм



ГОСТ 427-75

Угломеры с нониусом УМ-1 и УМ-2

0...180 град

0,5

ГОСТ 5378

Амперметр Э526.

100 А

1

ГОСТ 8711

Вольтметр Э515.

250 В и 500В

1

ГОСТ 8711

Ключ моментальный предельный регулируемый
"HANSA" модель 4170N.

0...50Нм



Динамометр общего назначения ДПУ-2-2.

0...490Н
(0...50 кгс)



Омметр (мост Р 333)



Микроомметр МКИ - 200.

0...2000 МкОм



Вольтамперфазоиндикатор ВАФ-85М.



Мегомметр М4100/5

250 Кв



Установка для проверки средств релейной защиты
"УРАН-2".



Стенд АИД-70М

0...70 Кв




Примечание: измерение тока, напряжения, мощности, методика которых установлена настоящими техническими условиями, должны проводиться измерительными приборами и измерительными трансформаторами класса не ниже 1,0, кроме измерений, проведение которых невозможно без осциллографирования и, если в отдельных разделах стандарта не предусмотрена другая точность измерения. Измерение значений линейных и угловых величин должно проводиться инструментом, обеспечивающим точность измерения в .пределах, обусловленных требованиями рабочих чертежей на камеры КСО - 298. Измерение усилий и температуры нагрева следует проводить инструментом и приборами, обеспечивающими точность измерения с погрешностью не более 3%, а для усилий 20 Н (2 кгс) и менее - не более 5%.
