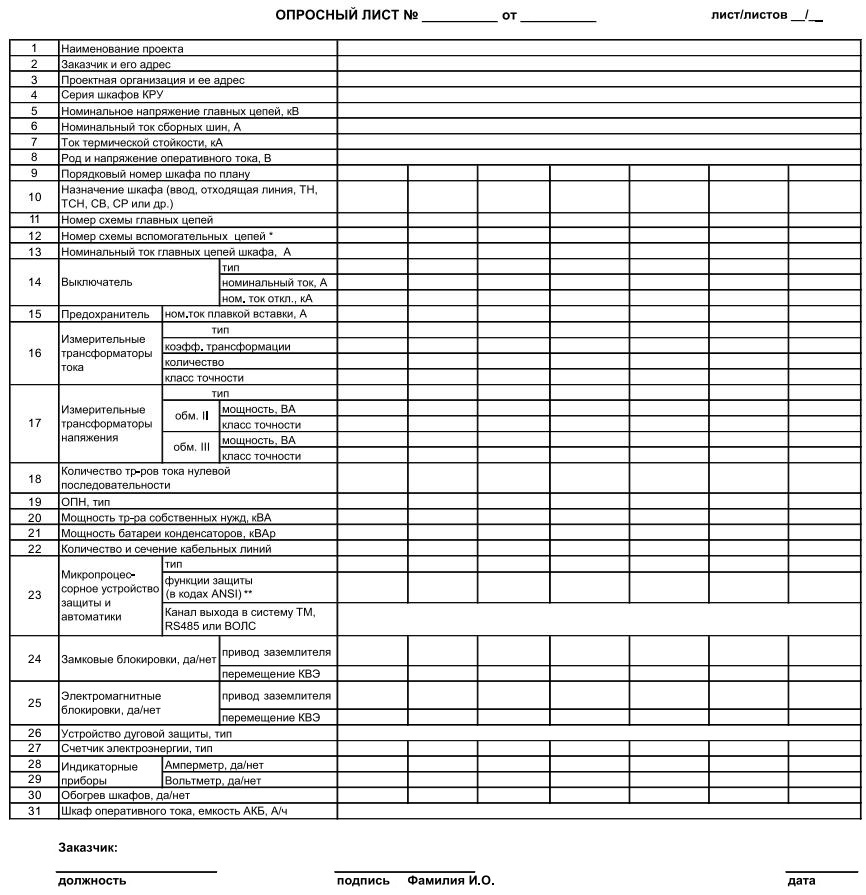

Размещение КРУ серии D-12PT

ПРИЛОЖЕНИЕ 7

Размещение КРУ в помещениях

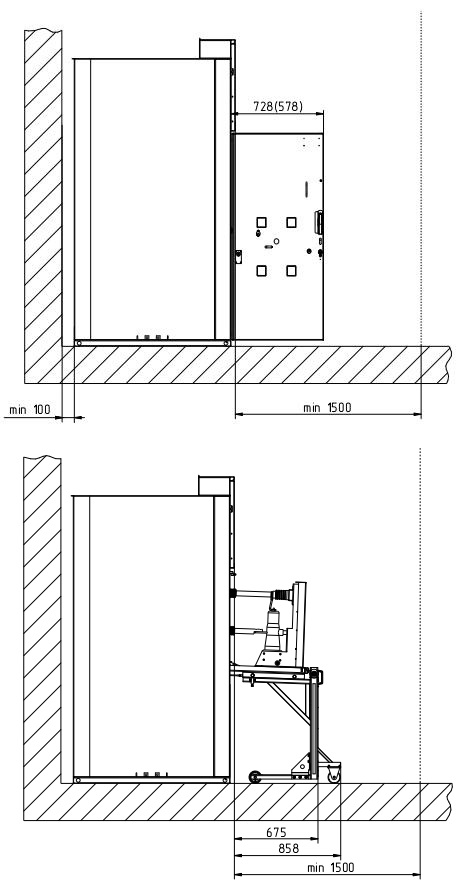

Рис. П7.1. Однорядное расположение шкафов КРУ D-12PT в помещении

ВАРИАНТЫ РАЗМЕЩЕНИЯ В ПОМЕЩЕНИЯХ РУ С ШИННЫМИ ВВОДАМИ И ШИННЫМ МОСТОМ

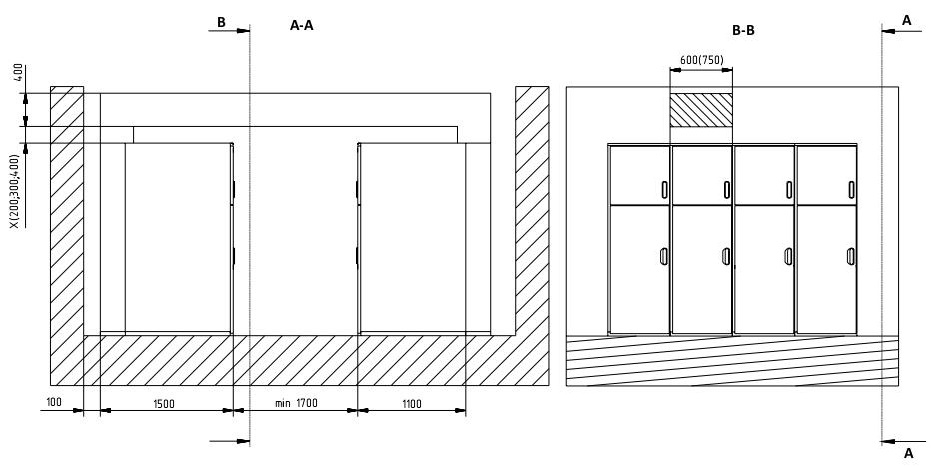

Рис. П7.2. Двухрядное расположение шкафов КРУ D-12PT

ВАРИАНТЫ РАЗМЕЩЕНИЯ В ПОМЕЩЕНИЯХ РУ С ШИННЫМИ ВВОДАМИ И ШИННЫМ МОСТОМ

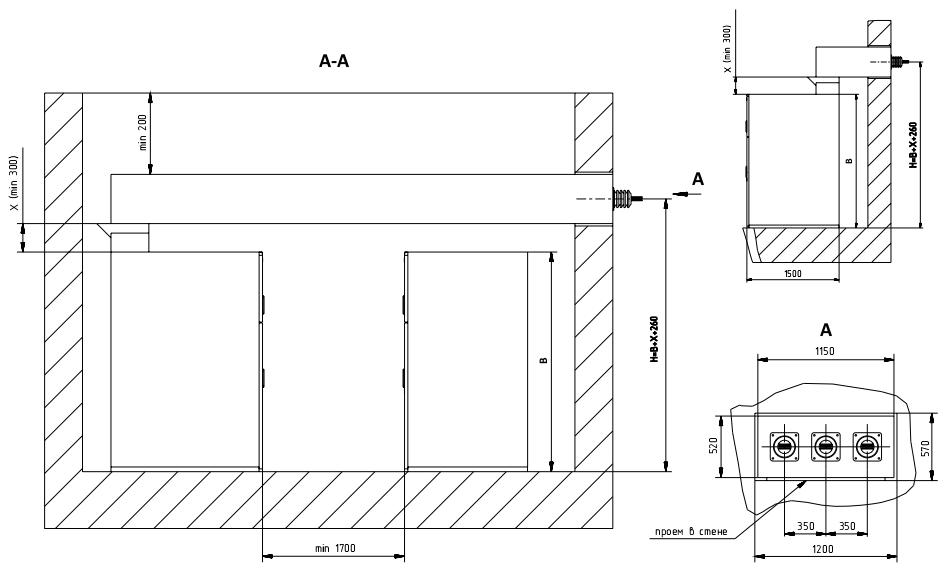

Рис. П7.3. Двухрядное расположение шкафов КРУ D-12PT

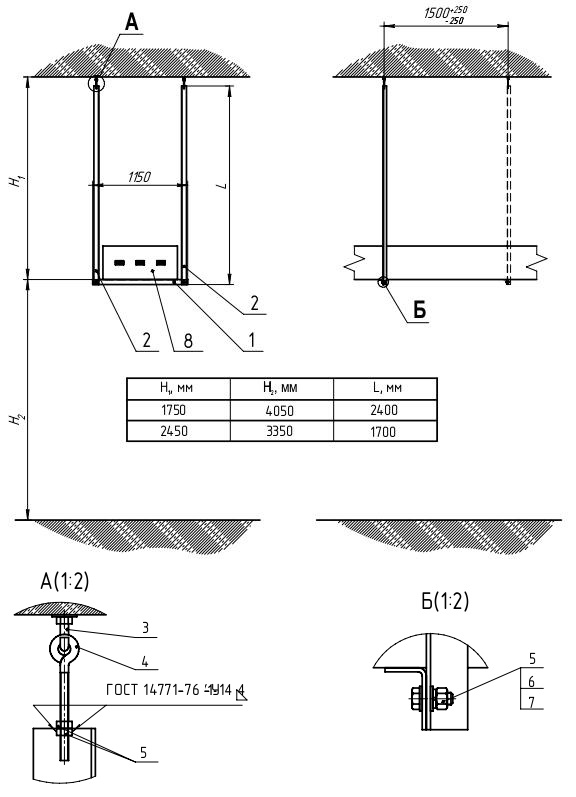

Рис. П7.4. Поддерживающая (опорная) конструкция при длине шинных мостов свыше 5 метров.

Поз.	Наименование	Кол.
Детали
1	Уголок перфорированный К242, L=1150 мм	1
2	Уголок перфорированный К242, L= * мм	2
Стандартные изделия
3	Анкер втулочный с кованым крюком для высоких нагрузок Sormat PFG HBF 8	2
4	Винт с петлёй М8х100	2
5	Гайка М8 DIN 934	6
6	Шайба 8 DIN 125А	4
7	Шайба пружинная 8 DIN 127А	2
Прочие изделия
8	Шинный мост произ-во ООО ЭТЗ Вектор	1

ПРИЛОЖЕНИЕ 8

Частные случаи строительной части при кабельном вводе/выводе

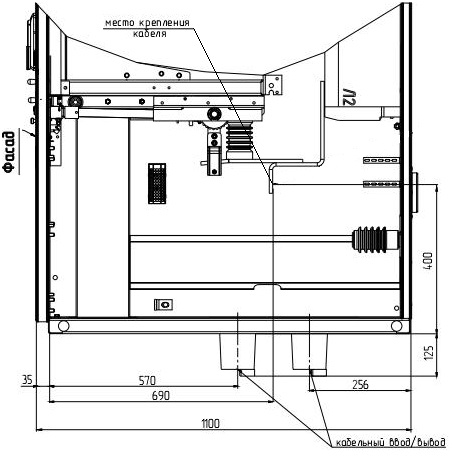

Рис. П8.1. Места крепления силовых кабелей в отсеке присоединений

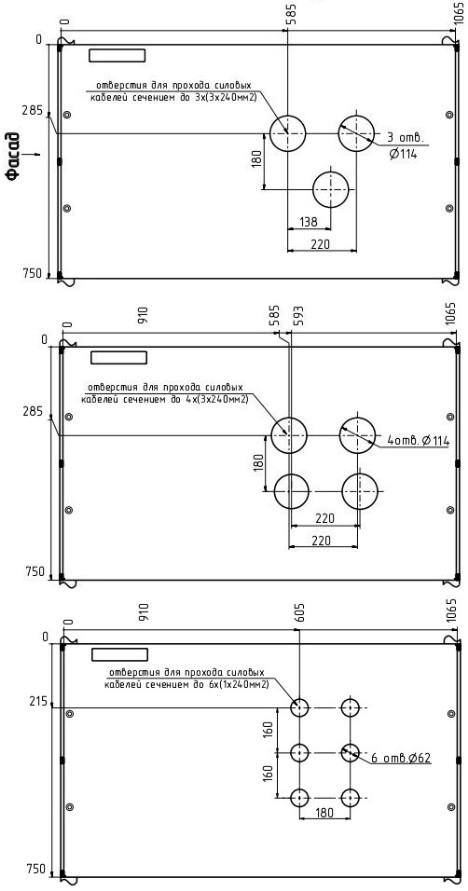

Рис. П8.3. Размещение закладных швеллеров и отверстий для прохода силовых и контрольных кабелей в основании шкафа

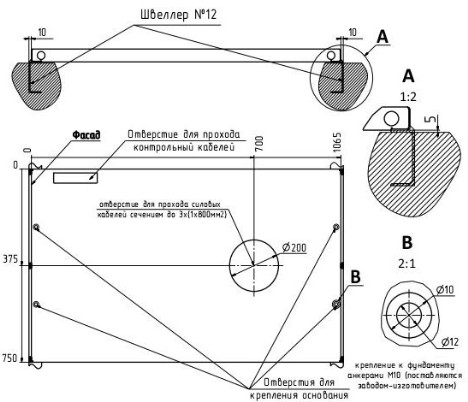

Рис. П8.2. Размещение закладных швеллеров и отверстий для прохода силовых и контрольных кабелей в основании шкафа

ПРИЛОЖЕНИЕ 9

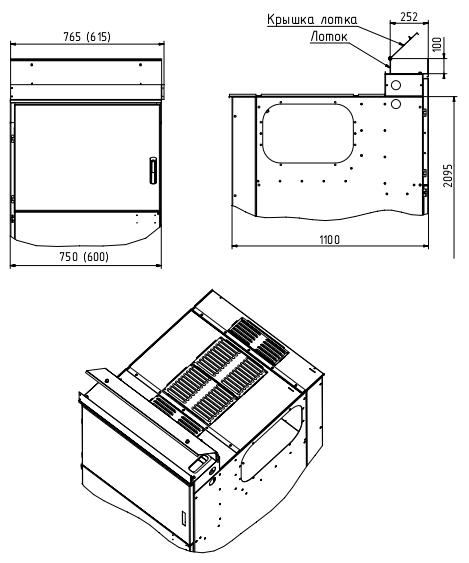

Дополнительный лоток для прокладки цепей межшкафных связей

Размеры монтажного пространства отсека вспомогательных цепей

Ширина шкафа, мм	Ширина, мм	Глубина, мм	Высота*, мм
600	540	285	530, 680, 830
750	690	285	530, 680, 830
*В зависимости от габаритов применяемых устройств защиты и автоматики.

КРУ с дополнительным лотком вторичных иепей

ПРИЛОЖЕНИЕ 10

Данные о тепловыделении шкафов

Нормируемые значения сопротивления постоянному току главных цепей шкафов различных номиналов при проведении измерений каждой фазы от сборных шин до трансформаторов тока приведены в таблице 1.

При проведении оценочных расчетов тепловыделения следует принять во внимание существенную величину активного сопротивления первичных обмоток трансформаторов тока начальных номиналов - 50, 75, 100, 150 А. которое в 2-3 раза превышает аналогичный параметр для главной цепи шкафа этого же номинала. С ростом номинального тока шкафа данное значение нивелируется и не превышает для шкафов на ток 1000 А и более 10% от указанных в таблице 1 значений.

Таблица 1

Измеряемый элемент	Допустимые значения сопротивления
Главные цепи	Для шкафов до 1000А - 120 мкОм
	Для шкафов до 1600А - 80 мкОм

Основываясь на положении, что при протекании номинального тока по главным цепям КРУ «Классика» серии D-12PT потери рассеиваются в виде тепла на активном сопротивлении шин и контактов, оценочный расчет ведется по формуле:

где - суммарное сопротивление главной цепи шкафа с учетом трансформаторов тока на участке от сборных шин до места присоединения кабеля (шины).

Примерные значения тепловыделения шкафов в зависимости от номинального тока приведены в таблице 2. Тепловыделением в шкафах ТН, ТСН можно пренебречь. Более точные значения могут быть получены по реальному расчетному значению тока каждого шкафа распределительного устройства.

Таблица 2


Параметр/значение параметра	Номинальный ток шкафа, А
Параметр/значение параметра	100	200	400	600	800	1000	1600
Значение сопротивления главного контура шкафа ввода, ОЛ, СВ, мкОм	400	300	150	140			90
Тепловыделение шкафа ввода, ОЛ, СВ, Вт	12	36	67	151	269	420	690
Значение сопротивления главного контура шкафов без трансформаторов тока (CP), мкОм	90
Тепловыделение шкафа СР, Вт	3	11	43	97	173	270	691

ПРИЛОЖЕНИЕ 11

Применение шкафов КРУ «Классика» D-12PT на высотах свыше 1000 м.

Шкафы КРУ «Классика» серии D-12PT могут использоваться на высотах свыше 1000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.3-96 и ГОСТ 8024-90.

Вследствие нарастающей с увеличением высоты над уровнем моря разреженностью воздуха происходит снижение электрической прочности воздушных промежутков и ухудшение теплоотвода от токоведущих частей. В целях соблюдения требований действующей нормативной документации следует считать, что шкафы КРУ имеют облегченную изоляцию (категория «а» по ГОСТ 1516.3-96), и могут быть использованы в составе распределительных устройств на высотах не более 3000 м при условии обеспечения должного уровня защиты от грозовых перенапряжений.

Изоляция главных цепей шкафов КРУ относительно земли, между фазами, между полюсами при рабочем и контрольном положениях выдвижного элемента, между контактами выключателей и заземлителей должна выдерживать воздействия испытательных напряжений следующих значений:

для КРУ на номинальное напряжение 10 кВ, уровень изоляции «а»:

напряжение промышленной частоты - 28 кВ (действующее значение), продолжительность приложения - 5 мин.;
напряжение полного грозового импульса - 60 кВ;

для КРУ на номинальное напряжение 10 кВ, уровень изоляции «б» (реальное заводское исполнение шкафов):

напряжение промышленной частоты - 42 кВ (действующее значение), продолжительность приложения - 5 мин.;
напряжение полного грозового импульса - 75 кВ.

Таким образом, будет обеспечен необходимый запас по электрической прочности изоляции ввиду требования по увеличению испытательного напряжения для высот свыше 1000 м с использованием повышающего коэффициента К1=1/(1,1-Н/10000).

Также следует принимать во внимание требование о снижение верхней и эффективной температуры на 0,6 °С на каждые 100 м свыше 1000 м на высотах до 4300 м. Верхнее рабочее значение температуры окружающего воздуха на предельной высоте установки шкафов КРУ «Классика» 3000 м не должно превышать 28 °С для исполнений на номинальным ток 1600 А, 23 °С - для исполнений на номинальный ток до 3150 А.

ПРИЛОЖЕНИЕ 12

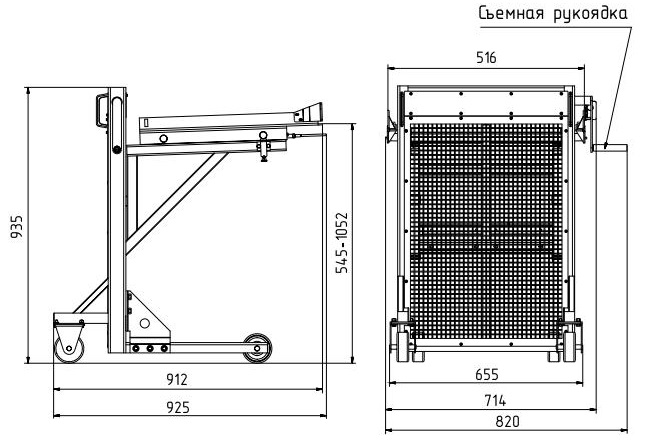

Инвентарная тележка
