КСО 366АТ, КСО 366АТ-В

КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО 366АТ и КСО 366АТ-В

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Камеры КСО 366АТ и КСО 366АТ-В напряжением 6(10)кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50Гц в сетях с изолированной или заземленной через дугогасительный реактор нейтралью.

Камеры КСО 366АТ, КСО 366АТ-В устанавливаются в закрытых помещениях трансформаторных подстанций, блок-модулях типа "СЭНДВИЧ" (только для КСО 366АТ-В), в машинных залах и других местах, недоступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания. Камеры скрепляются между собой болтами.

Камеры КСО 366АТ выполняются по схемам главных цепей, приведенным в табл. 1. Они комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами.

Распределительное устройство, собранное из камер КСО 366АТ, отличается высокой надежностью в эксплуатации.

Камеры КСО 366АТ-В выполняются по схемам главных цепей, приведенным в табл. 2. Они комплектуются вакуумными выключателями BB/TEL (Таврида Электрик), ВБП ("Контакт", Саратов), разъединителями и другими аппаратами высокого напряжения в зависимости от схемы.

Распределительное устройство, собранное из камер КСО 366АТ-В, отличается высокой надежностью в эксплуатации, а также уменьшенными габаритами, металлоемкостью и весом

Камеры КСО 366АТ применяются для работы в следующих условиях:

- воздействие климатических факторов внешней среды исполнения У категорий размещения 3 по ГОСТ 15150 и ГОСТ 15543.1;

- условия эксплуатации в части механических факторов внешней среды -группа М1 по ГОСТ 17516.1;

- значение температуры окружающего воздуха от минус 25° С до +40° С;

- высота над уровнем моря не более 1000 м;

- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

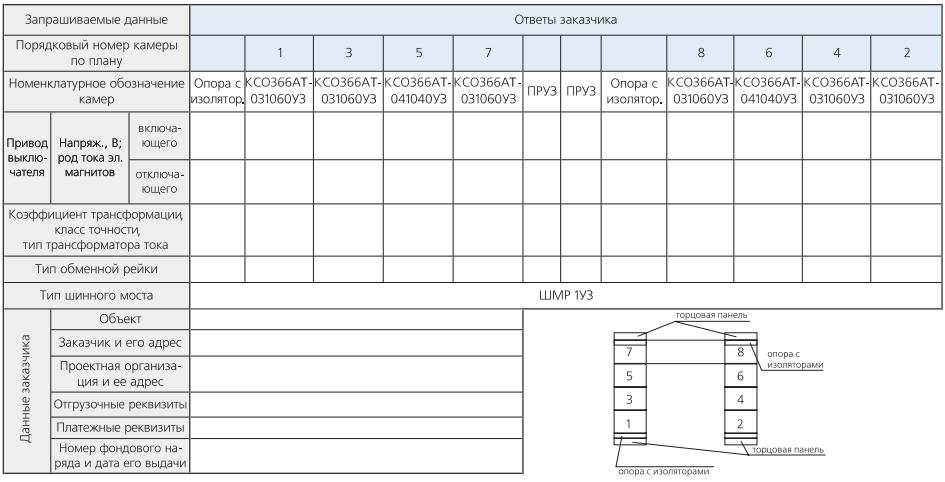

Структура условного обозначения КСО 366АТ

КСО	366	АТ	-ХХ	-ХХ	ХХ	У3
Камера сборная одностороннего обслуживания	Модификация	Отличительный индекс изделий ПКФ "Автоматика" г. Тула	Порядковый номер схемы главных цепей	Номинальный ток, А	Тип трансформатора напряжения	Климатическое исполнение и категория размещения по ГОСТ 15150

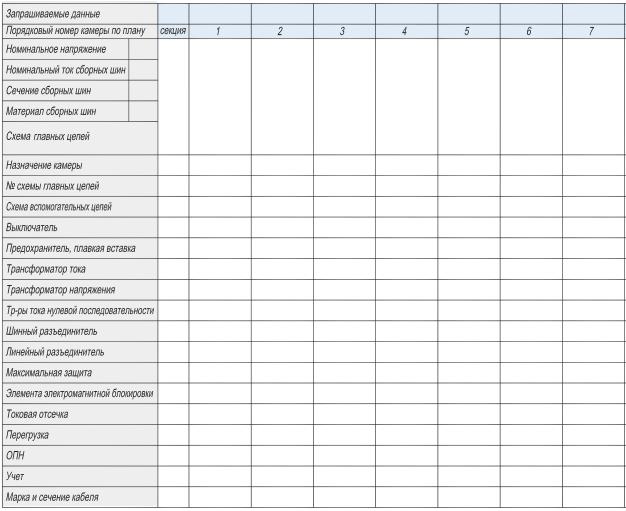

Структура условного обозначения КСО 366АТ-В

КСО

366

-АТ

-В

-ХХ

ХХХХ

У3

Камера сборная одностороннего обслуживания

Модификация

Отличительный индекс изделий ПКФ "Автоматика" г. Тула

Буквенное обозначение состава камеры:

В - вакуумный выключатель (BB/TEL, ВВП, ВБЭМ, ВБСК)

Порядковый номер схемы главных цепей

Номинальный ток, А:

63 -630А;

10- 1000А

Климатическое исполнение и категория размещения по ГОСТ 15150

Структура условного обозначения шинного моста

ШМ	-АТ	-ХХ	-ХХХХ	-У3
Шинный мост	Отличительный индекс изделия ПКФ "Автоматика" г. Тула	Р - с разъединителем	Расстояние между фасадами камер, мм: 1 -2000; 2-2500; 3-3000	Климатическое исполнение и категория размещения

Технические характеристики

Показатели

Величина

КСО 366АТ

КСО 366AT-В

Номинальное напряжение (линейное), кВ

Номинальная частота, Гц

Номинальный ток главных цепей, А

Номинальный ток отключения выключателя, кА

Стойкость к токам короткого замыкания:

- электродинамическая стойкость, кА

- термическая стойкость, кА

Время протекания тока термической стойкости:

- для главных ножей, с

- для заземляющих ножей, с

Номинальное напряжение вспомогательных цепей, В

- переменного оперативного тока

- постояннного оперативного тока

- трансформатора напряжения

- трансформаторов собственных нужд

- внутреннего освещения камер

Сопротивление изоляции вспомогательных цепей (не менее), мОм

Степень защиты по ГОСТ 14254:

- со стороны фасада

- с остальных сторон

Климатическое исполнение и категория размещения по ГОСТ 15150

Габаритные размеры

6; 10

630

41;51

16; 20; 31,5

IP20

IP00

УЗ

см. рис.1

6; 10

630(1000) 12,5:20; 31,5

16; 20; 31,5

220

~100

~380

~12

IP20

IP00

УЗ

см. рис. 2

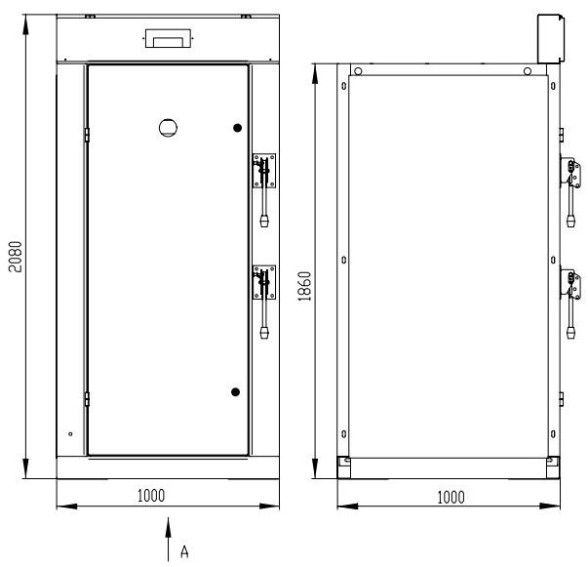

Рис. 1. Внешний вид и габаритные размеры КСО 366АТ

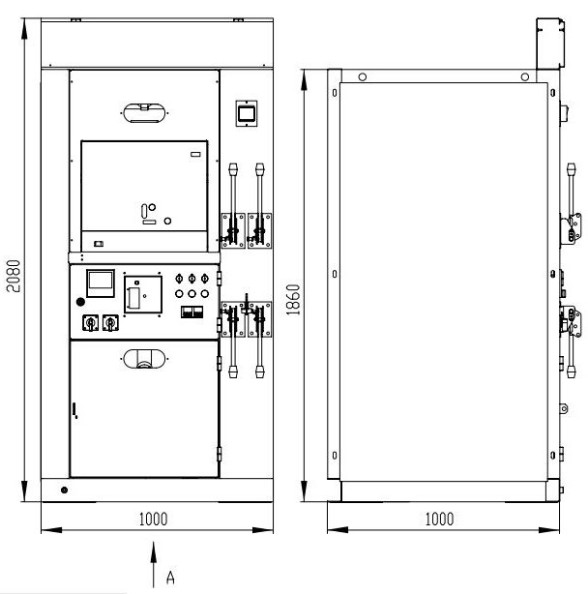

Рис. 2. Внешний вид и габаритные размеры КСО 366АТ-В

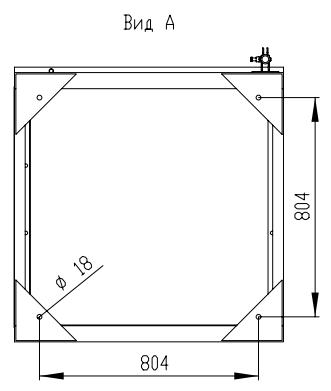

Рис. 3. Установочные размеры КСО 366АТ

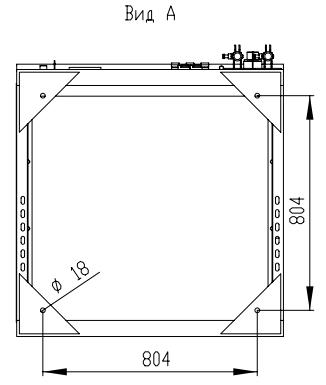

Рис. 4. Установочные размеры КСО 366АТ-В

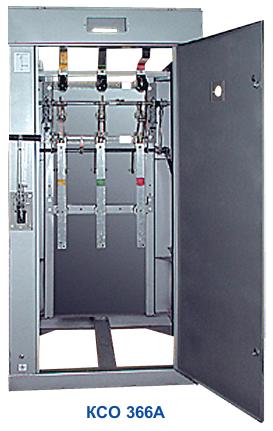

КСО 366АТ. УСТРОЙСТВО ИЗДЕЛИЯ. КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ, БЛОКИРОВКИ.

Камера представляет собой каркас, сваренный из стальных штампованных профилей. В верхней части каркас имеет отверстия для строповки при погрузочно-разгрузочных работах, отверстия в боковых стойках, предназначенныю для стыковки камер между собой, отверстия в основании - для крепления к закладным элементам фундамента.

Со стороны фасада камера закрывается дверью, которая запирается на замок. В двери имеется смотровое окно для визуального контроля за выполнением производимых операций, в частности, за включением и отключением главных и заземляющих ножей разъединителей, а также общего обзора внутри камеры, где размещается аппаратура, состав которой зависит от ее назначения.

В верхней части камер устанавливаются опорные изоляторы для монтажа сборных шин.

По схемам главных цепей серия КСО 366АТ включает следующие типы камер:

- камера ввода;

- камера отходящей линии;

- камера секционного разъединителя;

- камера трансформатора напряжения

Аппаратный состав камер:

- включатель нагрузки ВНР;

- разъединитель с заземляющими ножами РВЗ;

- заземлитель ЗР;

- трансформаторы тока (опорные);

- трансформатор напряжения (сухой типа ЗхЗНОЛ(П), масляный типа НАМИ-10);

- ограничитель перенапряжения (ОПН)

Для исключения ошибочных операций при производстве оперативных переключений в камерах выполнены блокировки, обеспечивающие:

- фиксацию положений приводов РВЗ и ЗР в конечном включенном (отключенном) положениях;

- запрет включения заземляющих ножей разъединителя при включенных контактных ножах;

- запрет включения контактных ножей разъединителя при включенных заземляющих ножах.

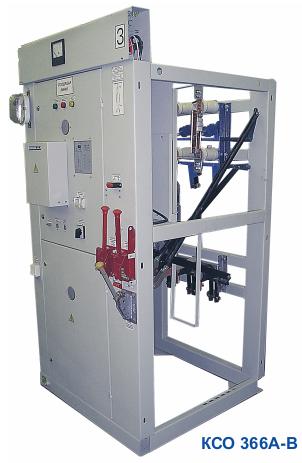

КСО 366АТ-В. УСТРОЙСТВО ИЗДЕЛИЯ. КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ, БЛОКИРОВКИ.

Камера КСО 366АТ-В представляет собой каркас, сваренный из стальных штампованных профилей. В верхней части каркас имеет отверстия для строповки при погрузочно-разгрузочных работах, отверстия в боковых стойках предназначенные для стыковки камер между собой, отверстия в основании - для крепления к закладным элементам фундамента.

Камера делится на функциональные отсеки:

- отсек высоковольтного выключателя;

- отсек кабельного ввода;

- низковольтный отсек

Низковольтный отсек отделен от остальной части камеры съемной перегородкой со смотровым окном для визуального контроля за выполнением производимых операций, в частности, за включением и отключением разъединителей, заземляющих ножей, а также общего обзора внутри камеры, где размещается аппаратура, состав которой зависит от назначения камеры.

Со стороны фасада отсеки закрываются дверьми, которые запираются на замки, открывающиеся одним ключом. Дверь отсека кабельного ввода закрывается винтами и имеет дополнительное устройство для установки навесного замка.

В верхней части камер устанавливаются опорные изоляторы для монтажа сборных шин.

По схемам главных цепей серия КСО 366АТ-В включает следующие типы камер:

- камера ввода;

- камера отходящей линии;

- камера секционного выключателя;

- камера секционного разъединителя;

- камера трансформатора напряжения

Аппаратный состав камер:

- вакуумный выключатель ( BB/TEL, ВВП, ВБМ, ВБЭМ, ВБСК);

- разъединитель с заземляющими ножами РВЗ;

- заземлитель ЗР;

- трансформаторы тока (опорные);

- трансформатор напряжения (силовые типа ОЛС(П), измерительные типа, ЗхЗНОЛ (НАМИ-10));

- ограничитель перенапряжения (ОПН).

Для исключения ошибочных операций при производстве оперативных переключений в камерах выполнены электромеханические (применение блок-замков) и механические блокировки, которые обеспечивают:

- фиксацию положений приводов РВЗ и ЗР во включенном (отключенном) положении;

- запрет включения заземляющих ножей разъединителя при включенных контактных ножах;

- запрет включения контактных ножей разъединителя при включенных заземляющих ножах;

- запрет отключения шинного и линейного разъединителей при включенном выключателе;

- запрет открывания двери отсека при включенном выключателе;

- запрет отключения секционного разъединителя при включенном секционном выключателе;

- запрет включения секционного выключателя при отключенном секционном разъединителе;

- запрет включения секционного выключателя при наложенном заземлении сборных шин секции;

- запрет включения секционного выключателя при отключенных контактных ножах шинного разъединителя;

- запрет наложения заземления на сборные шины секции при включенном секционном выключателе и выключателе ввода данной секции;

- запрет включения выключателя при отключенных контактных ножах линейного (шинного) разъединителя.

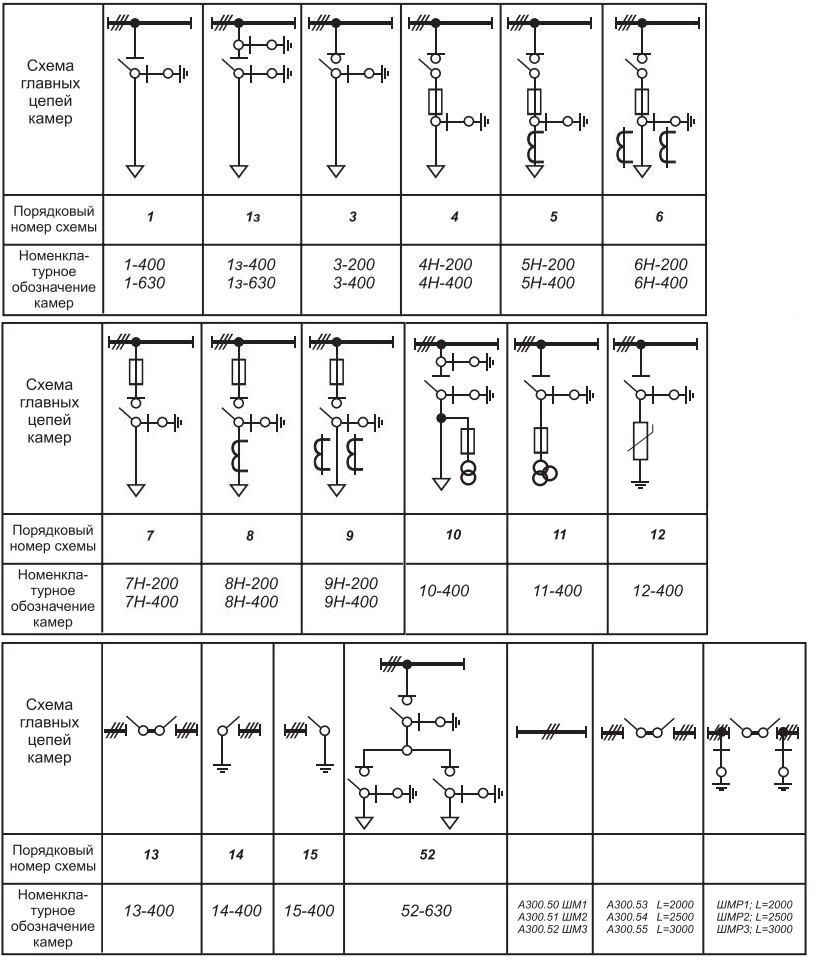

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ ГЛАВНЫХ ЦЕПЕЙ КАМЕР КСО 366АТ

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ПРИНЦИПИАЛЬНЫЕ ГЛАВНЫХ ЦЕПЕЙ КАМЕР КСО 366АТ-В


№ схемы	Назначение	Схема	Элементы главной цепи	№ схемы	Назначение	Схема	Элементы главной цепи
60	Отходящая линия		QS1-PB3 Q - выключатель BB/TEL, ВБП TA1, ТА2 - трансформатор тока ТПОЛ QS2- заземляющий разъединитель	80	Ввод; Отходящая линия		QS1 - PB3 Q - выключатель BB/TEL, ВБП ТА1, ТА2 -трансформатор тока QS2 - РВЗ
81	Ввод; Отходящая линия		QS1-PB3 Q - выключатель BB/TEL, ВБП ТА1, ТА2 - трансформатор тока QS2 - PB3 FV - ограничитель перенапряжения ОПН	70	Секционный выключатель		QS1 - PB3 Q - выключатель BB/TEL, ВБП TA1, ТА 2 - трансформатор тока
75	Секционный разъединитель		QS1 - PB3
