ПРИЛОЖЕНИЕ 3. ГАБАРИТНЫЕ ЧЕРТЕЖИ

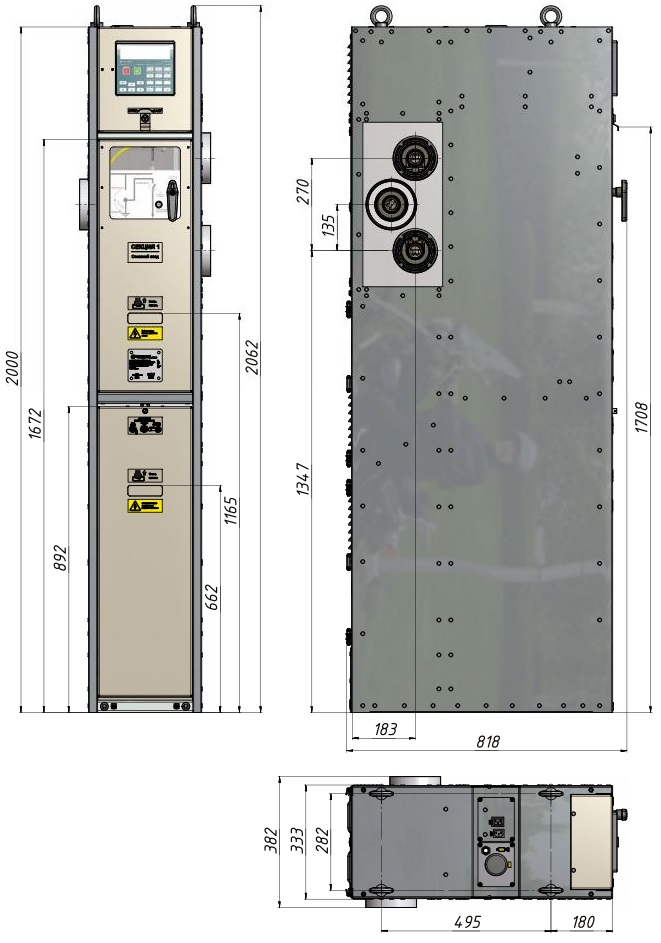

Рис. 21. Габаритный чертеж SP15-Elalon-1

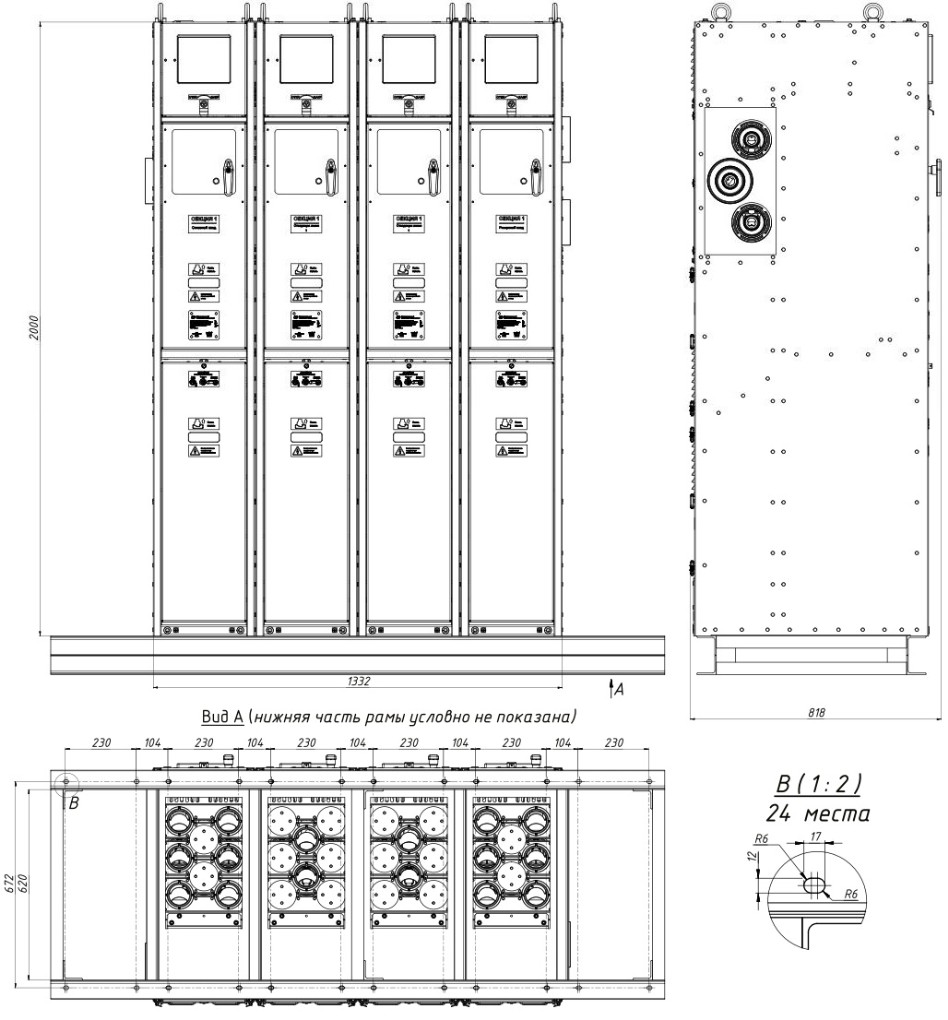

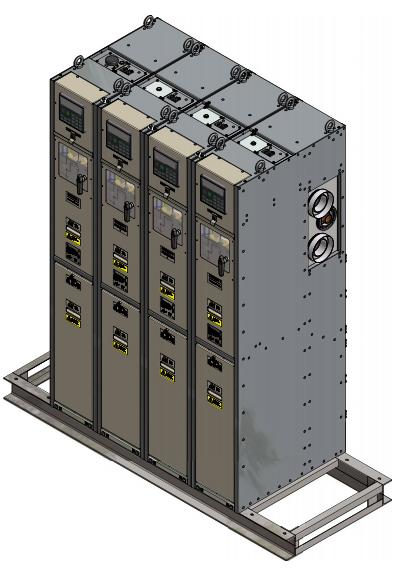

Рис. 22. Пример установки и разметки рамы для Sec10-Etalon-1

ПРИЛОЖЕНИЕ 4. СХЕМЫ ПЕРВИЧНЫХ ЦЕПЕЙ

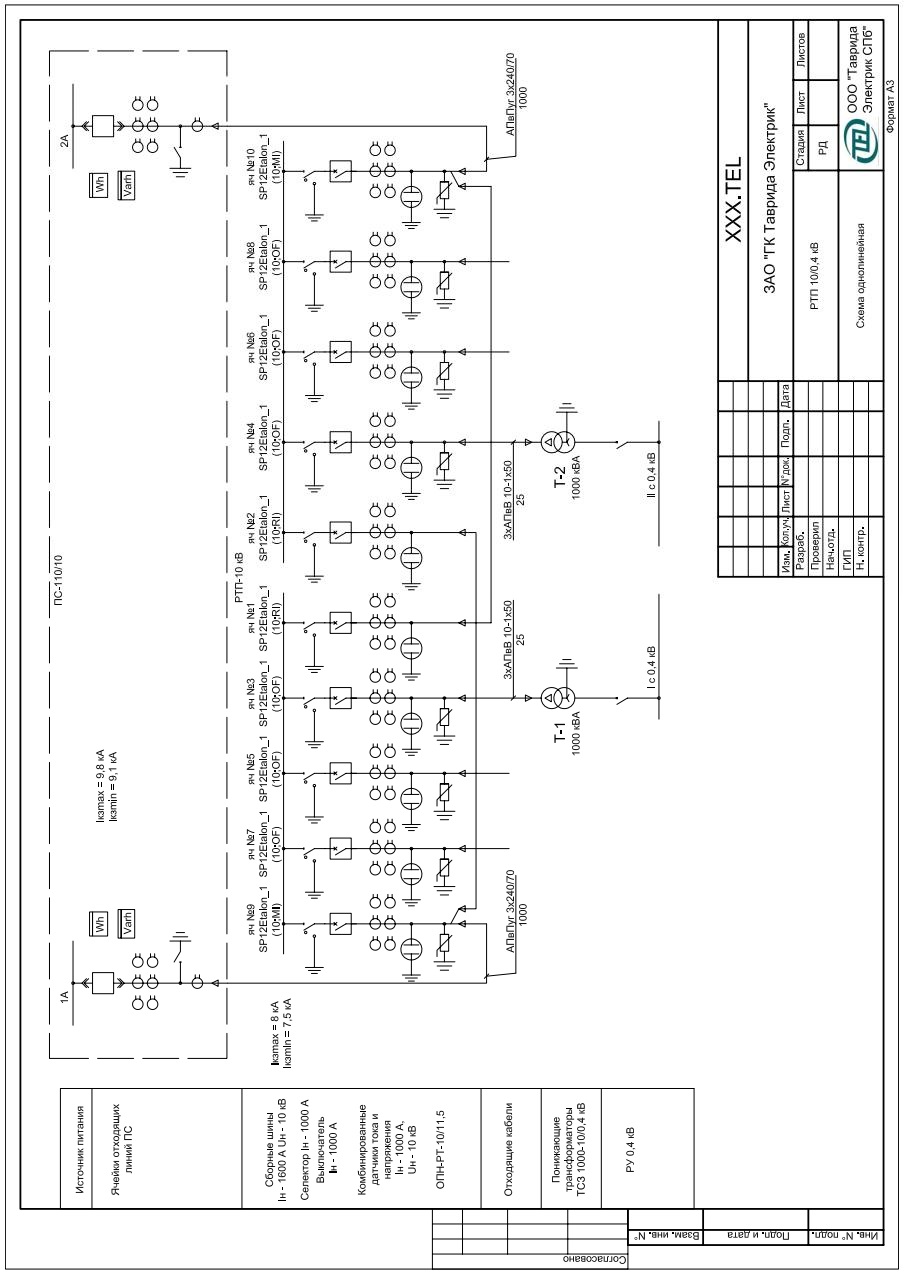

Рис. 24. Принципиальная схема односекционного РУ «Эталон» с двумя вводами

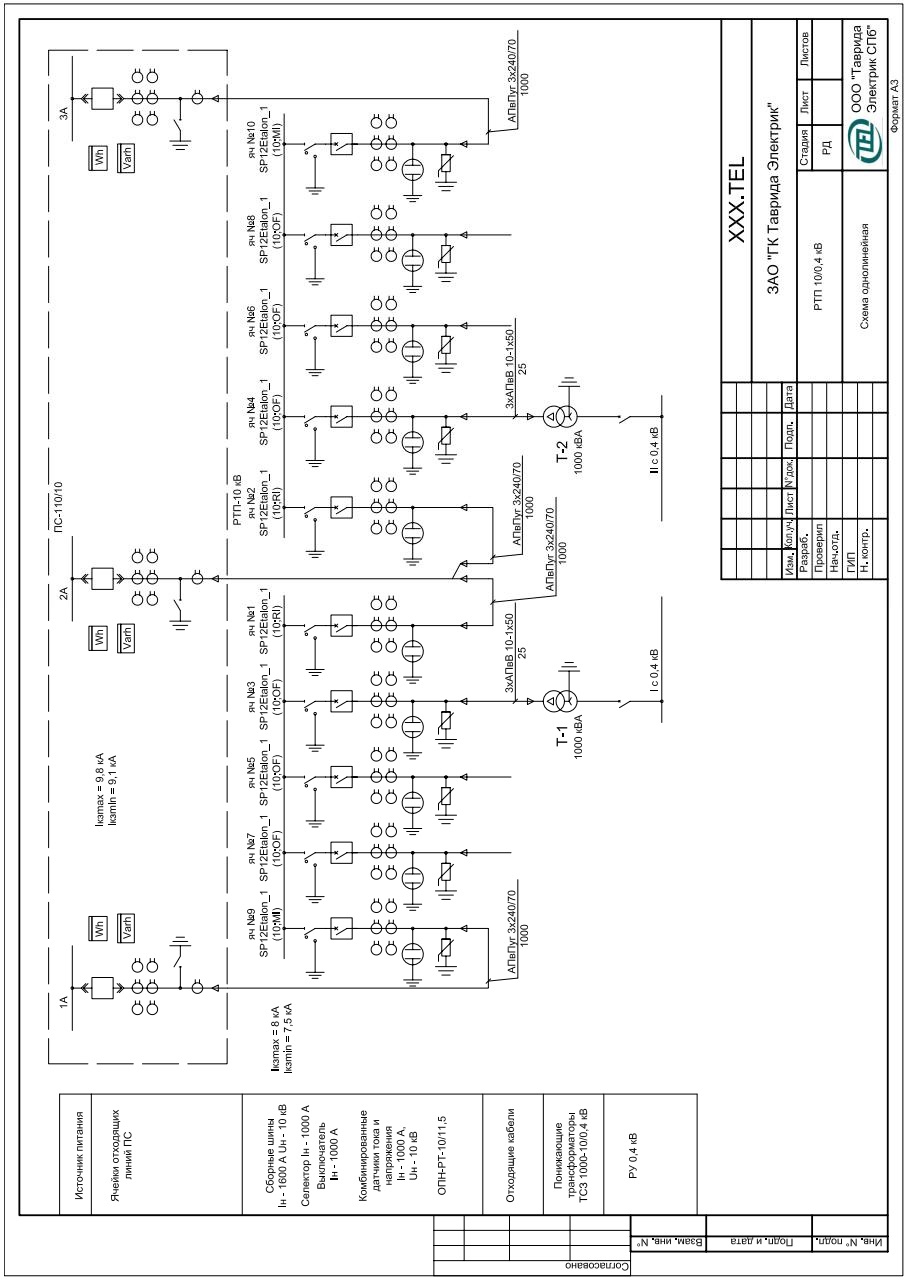

Рис. 25. Принципиальная схема двухсекционного РУ «Эталон» с двумя вводами

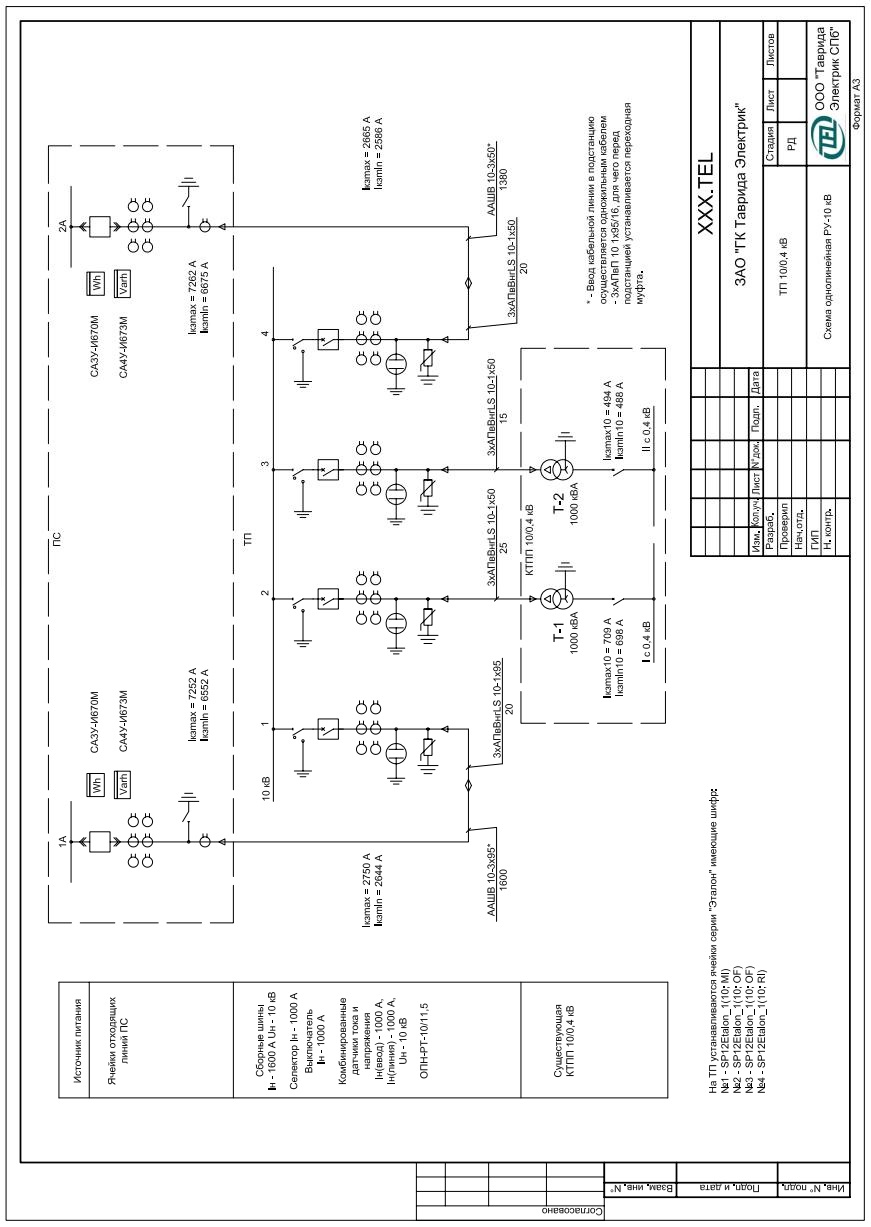

Рис. 26. Принципиальная схема двухсекционного РУ «Эталон» с тремя вводами

ПРИЛОЖЕНИЕ 5. СХЕМЫ ВТОРИЧНЫХ ЦЕПЕЙ

Рис. 27. Схема вторичных цепей ОЛ и РВ

Рис. 28. Схема вторичных цепей ОВ

ПРИЛОЖЕНИЕ 6. ФУНКЦИОНАЛЬНАЯ СХЕМА ОПЕРАТИВНОГО ПИТАНИЯ

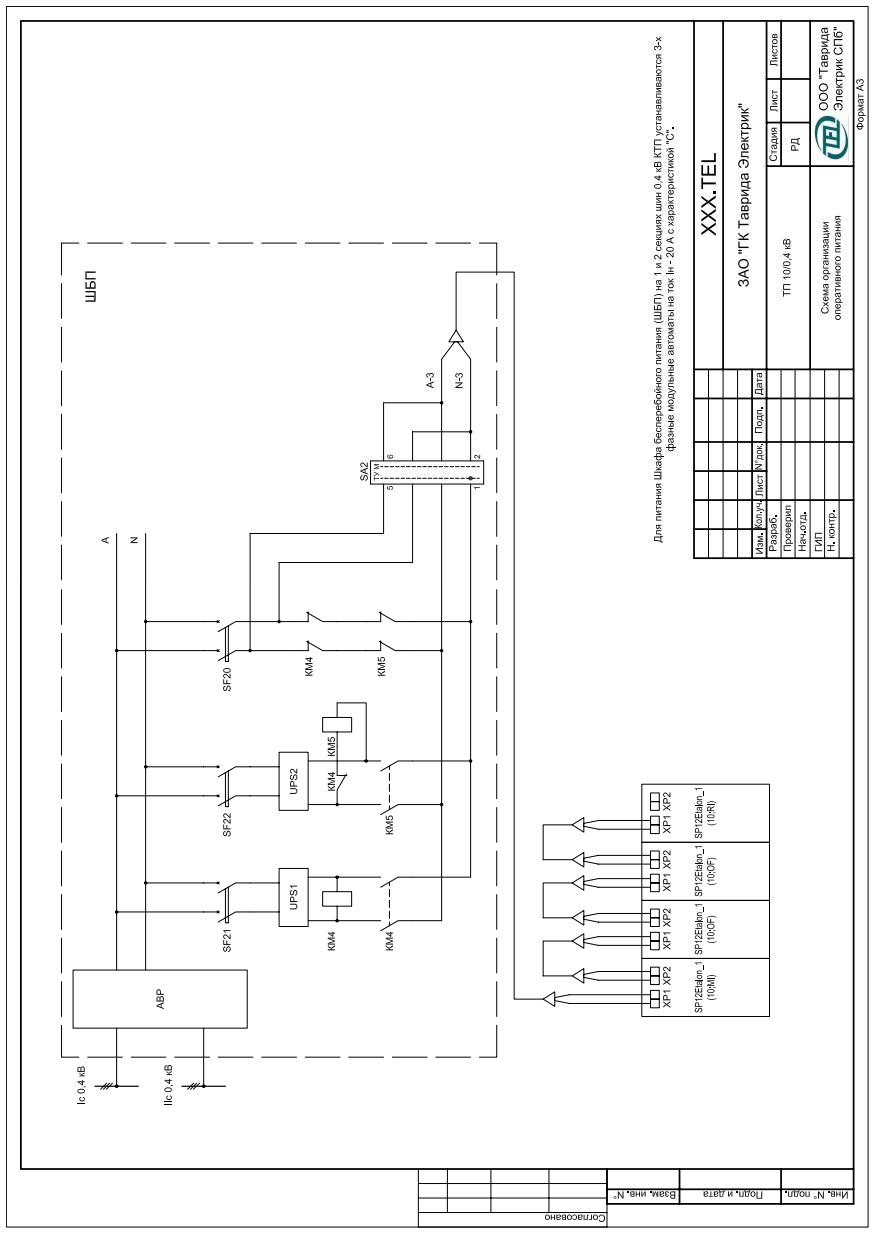

Рис. 29. Схема подключения оперативного питания

ПРИЛОЖЕНИЕ 7. ОПРОСНЫЙ ЛИСТ ДЛЯ ФОРМИРОВАНИЯ КОММЕРЧЕСКОГО ПРЕДЛОЖЕНИЯ НА РАСПРЕДУСТРОЙСТВО НА БАЗЕ SEC10 ETALON 1

Номинальное напряжение	кВ	10
Наибольшее рабочее напряжение	кВ	12
Номинальный ток отключения	кА	20
Ток электродинамической стойкости	кА	51
Механический ресурскоммутационного аппарата	циклов В-О, не менее	50000
Собственное время отключения	мс, не более	27
Габарит ячейки по фасаду	мм, не более	330
Тип изоляции		Комбинированная


1. Класс напряжения
6 кВ
10 кВ
2. Количество секций
1
2
3
3. Количество отходящих линий
На секции 1
На секции 2
На секции 3
4. Устройство бесперебойного питания распредустройства
Не поставляется
Поставляется одно на РУ
Поставляется с каждой секцией
5. Дополнительные услуги
ПИР
СМР
ПНР

Сведения о доставке
Дополнительные требования
Предприятие
Наименование подстанции
Ф.И.О., должность заполнившего опросный лист
Контактный телефон, факс, e-mail
Дата заполнения
Подпись заполнившего опросный лист
