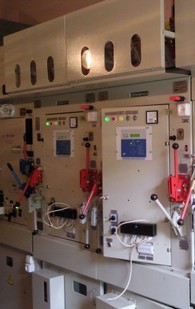

Камеры КСО-298 НН "Классика"
Руководство по эксплуатации (далее РЭ) предназначено для ознакомления с конструкцией, порядком установки и монтажа, организации правильной эксплуатации камер КСО-Классика.
При ознакомлении с конструкцией и проведением пусконаладочных работ необходимо пользоваться документацией на основную комплектующую аппаратуру, входящую в комплект поставки.
Руководство по эксплуатации рассчитано на обслуживающий персонал, прошедший подготовку по техническому обслуживанию электротехнических изделий высокого напряжения.
Руководство по эксплуатации может служить информационным материалом для ознакомления с изделием проектных, монтажных и эксплуатационных организаций.
I. Описание и работа изделия
1. Назначение
1.1 Камеры сборные одностороннего обслуживании серии "Классика" ( КСО - 298НН) (далее КСО-Классика) предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 6 - 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.
1.2 КСО-Классика разработаны взамен камер серии КСО-298 и их модификаций.
КСО-Классика применяются в составе РУ напряжением 6 - 10 кВ при новом строительстве, расширении, реконструкции и техническом перевооружении следующих объектов:
1.3 КСО-Классика предназначены для работы внутри помещений при следующих условиях:
Климатические условия работы камер КСО и их категория размещения - УЗ по ГОСТ 15150 и ГОСТ 15543.1.
1.4 Камеры КСО выпускаются в соответствии с техническими условиями ТУ 3414-001-94872723-2006 и заказываются по опросному листу.
2. Структура условного обозначения
Камеры КСО - Классика ( КСО - 298 НН ) изготавливаются двух модификаций:
Модификация 1 - КСО-Классика с шириной по фасаду 750 мм;
Модификация 2 - КСО-Классика с шириной по фасада 1000 мм.
Структура условного обозначения камеры КСО-Классика: ( КСО - 298 НН ).
КСО |
- |
298НН |
- |
* |
- |
** |
УЗ |
Камера сборная одностороннего обслуживания |
Наименование серии: КСО-Классика ( КСО-298 НН ) |
Модификация: "1" или "2" |
Обозначение схемы главных цепей |
Климатическое исполнение; Категория размещения |
3. Особенности конструкции
Общий вид камеры КСО-Классика приведен Приложении А. Камера КСО разделена на четыре зоны:
> высоковольтная зона;
> кабельная зона:
> низковольтная зона;
> зона сборных шин.
Сборные шины закрываются с фасада защитным экраном со смотровыми окнами, а на крайних в ряду камерах устанавливаются боковые защитные экраны. Габаритные размеры камеры существенно меньше габаритных размеров камер других серий, при этом высота кабельного отсека обеспечивает удобство проведения работы в нем.
4. Технические данные
Основные параметры и характеристики КСО-Классика приведены в таблице 4.1.
Таблица 4.1
Параметр |
Значение параметра |
Номинальное напряжение, кВ |
6; 10 |
Наибольшее рабочее напряжение, кВ |
12 |
Номинальный ток, А - сборных шин - главных цепей |
630;1000 630;1000 |
Номинальный ток отключения выключателя, кА |
20 |
Номинальный ток термической стойкости (3 сек), кА |
20 |
Ток электродинамической стойкости, кА |
51 |
Номинальное напряжение вспомогательных цепей, В: - переменного оперативного тока - постоянного оперативного тока - цепи освещения внутри камер - цепи освещения снаружи камер - цепи трансформаторов собственных нужд |
220 220 36 220 380;220 |
Габариты камер, мм: с выключателями (Приложение Б сх. с 1ВВ до 8.4ВВ): - высота (со сборными шинами) - глубина (в основании) - ширина: модификация 1 пппппппппмодификация 2 с трансформаторами собственных нужд (сx. 15-400ТН): - высота (со сборными шинами) - глубина (в основании) - ширина заземления сборных шин (сх. 31-400П(Л)): - высота (со сборными шинами) - глубина (в основании) - ширина остальных камер (сx. 12.1ТН до 14ТН и с 22 по 28.3): - высота (со сборными шинами) - глубина (в основании) - ширина: модификация 1 пппппппппмодификация 2 |
2650 1100 750 1000 2650 1100 1000 2650 1100 600 2650 1100 750 1000 |
Масса камеры с выключателем (схема 8ВВ-600), кг |
440 |
5. Состав изделия
5.1 Классификация исполнений КСО-Классика приведена в табл. 5.1.
Таблица 5.1
Наименование параметра |
Значение параметра |
Вид камер в зависимости от установленной в них аппаратуры |
- с выключателями - с предохранителями - с трансформатором напряжения - с трансформаторами собственных нужд - с кабельными сборками - с аппаратурой собственных нужд |
Уровень изоляции по ГОСТ 1516.3-76 |
Нормальная, уровень "б" |
Вид изоляции |
Воздушная |
Изоляция ошиновки |
С неизолированными шинами |
Сборные шины |
С одной системой сборных шин |
Вид линейных высоковольтных присоединений |
Кабельные |
Наличие выдвижных элементов в ячейках |
Без выдвижных элементов |
Условия обслуживания |
Одностороннего обслуживания |
Род установки |
Для внутренней установки в электропомещениях |
Степень защиты оболочки по ГОСТ 14254-96 |
IP 20 - для наружных оболочек фасада и боковых сторон РУ IP 30 - для боковых стенок крайних в ряду камер IP 00 - для остальной части камер КСО |
Вид управления |
Местное, дистанционное и телемеханическое |
5.2 Типы оборудования, применяемого в КСО-Классика, приведены в табл. 5.2.
Таблица 5.2
Наименование оборудования |
Тип, марка |
Предприятие-изготовитель |
Вакуумные выключатели |
ПГ "Таврида Электрик" |
|
Трансформаторы тока |
ТПОЛ-10 |
ООО "Свердловский завод трансформаторов тока" |
Трансформаторы напряжения |
ЗНОЛ, ЗНОЛП, НАМИ 6 (10) кВ |
ООО "Свердловский завод трансформаторов тока" |
Трансформаторы тока нулевой последовательности |
ТЗЛМ-1 |
ООО "Свердловский завод трансформаторов тока" |
Разъединители |
РВЗ-10, РВФЗ-10 на номинальный ток 630 и 1000 А исполнений II, III и II-II с приводами ПР-10 |
ООО "КОНТЭЛ" |
Заземлители |
ЗР-10 |
ООО "КОНТЭЛ" |
Трансформаторы собственных нужд |
ТМ-25(40), ТСКС-25(40) |
Отечественных производителей |
Предохранители |
ПКН, ПКТ 6(10) кВ |
ГУП учреждение ЯЛ 61/3 пос. Идрица Псковской обл. |
Ограничители перенапряжения |
ОПН-РТ/ТЕL-6(10) |
ПГ "Таврида Электрик" |
Релейная защита |
Микропроцессорная и электромеханическая |
Различные |
5.3 Тип и характеристики применяемых в КСО-Классика разъединителей приведены в табл. 5.3.
Таблица 5,3
Обозначение типоисполнения |
Вариант расположения заземляющих ножей |
Вариант расположения проходных изоляторов |
Номинальный ток, А |
РВЗ 10/1000 II УХЛЗ |
II вар. - заземляющие ножи со стороны шарнирных контактов |
I вар. - без проходных изоляторов |
1000 |
РВЗ 10/63011 УХЛЗ |
630 |
||
РВЗ 10/400 II УХЛЗ |
400 |
||
РВЗ 10/1000 III УХЛЗ |
III вар. - заземляющие ножи с двух сторон |
I вар. - без проходных изоляторов |
1000 |
РВЗ 10/630 III УХЛЗ |
630 |
||
РВЗ 10/400 III УХЛЗ |
400 |
||
РВФЗ 10/1000 II-II УХЛЗ |
II вар. - заземляющие ножи со стороны шарнирных контактов |
II вар. - проходные изоляторы со стороны шарнирных контактов |
1000 |
РВФЗ 10/630 П-П УХЛЗ |
630 |
||
РВФЗ 10/400 П-П УХЛЗ |
400 |
5.4 Поставка камер осуществляется поштучно или блоками по 2 - 3 штуки, в соответствии со схемами главных цепей.
В комплект поставки входят:
1) камеры КСО-Классика с аппаратурой и приборами главных и вспомогательных цепей в соответствии с опросным листом;
2) эксплуатационные документы;
3) запасные части и принадлежности согласно спецификации на заказ.
Эксплуатационные документы включают:
1) паспорт на камеру КСО-Классика, входящую в заказ, оформленный в соответствии с ГОСТ 2.601 - 1 экз. на каждую камеру;
2) руководство по эксплуатации камер КСО-Классика - 1 экз. на заказ;
3) техническое описание и руководство по эксплуатации и паспорта основных комплектующих изделий при условии их поставки предприятиями-изготовителями ;
4) схемы вспомогательных цепей, в том числе монтажные, всех типов камер КСО-Классика, входящих в заказ - 2 комплекта;
5) опросный лист Заказчика или спецификация - 2 экз.
6. Устройство и работа изделия
6.1 Корпус камеры представляет собой сборную металлоконструкцию, составные части которой сварены из гнутого металлического профиля. Все элементы корпуса покрашены порошковой краской. Внутри камеры размещена аппаратура главных и вспомогательных цепей, а также приводы аппаратов. На фасадной стороне расположены органы управления аппаратами, приборы управления, учета, сигнализации и измерения.
6.2 На фасаде камеры размещены две двери: верхняя - для доступа к высоковольтной зоне, нижняя - для доступа к кабельной зоне. Для наблюдения за высоковольтными аппаратами на двери имеются смотровые окна.
Фасад камеры освещается лампой напряжением 220 В.
6.3 В высоковольтной зоне размещаются выключатель BB/TEL, трансформаторы напряжения, предохранители и трансформаторы тока.
6.4 В кабельной зоне находятся кабельные присоединения, трансформатор собственных нужд, трансформаторы тока, линейный разъединитель, нелинейные ограничители перенапряжений и трансформатор напряжения. Зона кабельного отсека освещена лампой напряжением 36 В. Камеры КСО имеют возможность концевой разделки и присоединения до четырех трехфазных кабелей сечением до 240 мм , а также шести однофазных кабелей с пластмассовой изоляцией сечением до 500 мм .
6.5 Низковольтная зона представляет собой рамку с аппаратурой вспомогательных цепей, установленную на внутренней стороне верхней двери высоковольтной зоны. Между дверью высоковольтной зоны с аппаратурой вспомогательных цепей и содержимым высоковольтной зоны установлена съемная перегородка для предотвращения доступа в зону высокого напряжения. По специальным направляющим дверь высоковольтной зоны вместе с рамкой выдвигается вперед. В низковольтной зоне размещаются аппараты управления, защиты, сигнализации и учета электроэнергии.
Для прокладки магистральных шинок оперативных цепей служит короб, расположенный в средней части камеры. В коробе размещен клеммник магистральных шинок. Для прокладки кабелей вторичных межкамерных соединений служит короб, расположенный в нижней части камеры.
6.6 Каркас камеры приваривается к металлическим заземленным конструкциям. Все подлежащие заземлению аппараты внутри камеры заземлены, двери камеры заземлены гибким проводом. Для присоединения элементов, подлежащих временному заземлению, в нижней части фасада камеры имеется зажим.
6.7 Заземление сборных шин осуществляется заземлителем сборных шин, расположенным в одной камере с трансформатором напряжения (сx. 13-400ТН и 25-600(1000)ТН Приложение Б) или в отдельной камере (сх. 31-400П(Л)). Шины заземления окрашены в черный цвет.
Отдельно стоящие камеры с заземлителем сборных шин могут быть только крайними правыми (сх. 31-400П) или левыми (сх. 31-400Л) в ряду.
6.8 Камеры секционного разъединителя всегда устанавливаются справа от камеры секционного выключателя, а привод управления секционным разъединителем расположен на панели камеры секционного выключателя.
6.9 Камеры собственных нужд подстанции могут быть как отдельно стоящими, так и соединенными с остальными камерами РУ (сx. 28А и 28.3А-600(1000)).
Камера с трансформатором собственных нужд может быть как отдельно стоящая, так и соединенная с остальными камерами (сx. 15-400ТН), но в этом случае она может быть только крайней в ряду.
6.10 Все камеры имеют глухую левую стенку. Крайняя правая в ряду РУ камера имеет также глухую правую стенку.
7. Блокировки
Безопасность эксплуатации обеспечивается продуманной системой блокировок. В 'КСО-Классика предусмотрены следующие блокировки:
1. блокировка включения заземляющих ножей шинного разъединителя при включенных главных ножах (механическая);
2. блокировка включения главных ножей шинного разъединителя при включенных заземляющих ножах (механическая);
3. блокировка включения заземляющих ножей линейного разъединителя при включенных главных ножах (механическая);
4. блокировка включения главных ножей линейного разъединителя при включенных заземляющих ножах (механическая);
5. блокировка включения выключателя при нахождении главных ножей шинного разъединителя в разомкнутом положении (механическая и электрическая);
6. блокировка привода главных ножей шинного разъединителя при включенном выключателе (механическая)
7. блокировка включения выключателя при разомкнутом положении главных ножей линейного разъединителя (механическая и электрическая);
8. блокировка привода главных ножей линейного разъединителя при включенном выключателе (механическая);
9. внешние блокировки включения выключателя (электрические);
10. блокировки приводов заземляющих ножей разъединителей (механические);
11. блокировка, не допускающая включение выключателя ввода и секционного выключателя при включенных заземляющих ножах заземления сборных шин камер с номерами схем 13 и 31 (электрические).
Для обеспечения безопасности эксплуатации камер КСО в составе распредустройства могут собираться различные схемы на основе перечисленных выше блокировок.
При стандартном построении схемы главных цепей РУ обеспечиваются следующие блокировки:
1. все перечисленные выше блокировки в камерах с выключателем;
2. запрет включения ввода при заземлении сборных шин соответствующей секции (электрическая);
3. запрет включения секционного выключателя при заземлении сборных шин любой секции (электрическая).
8. Вспомогательные цепи
8.1 Схемы вспомогательных цепей камер КСО-Классика с выключателем BB/TEL могут быть выполнены с разными сериями устройств управления:
Более подробную информацию по блокам управления можно найти в "Руководстве по эксплуатации на BU/TEL-220-02A и BP/TEL-220-05A" ИТЕА 468332.021 РЭ и в "Руководстве по эксплуатации на БУ/TEL-12А" ТШАГ 468332.034 РЭ.
8.2 Релейная защита и автоматика присоединений КСО-Классика может быть выполнена с использованием как микропроцессорных, так и электромеханических устройств защиты и автоматики. В камерах КСО-Классика могут использоваться практически любые устройства МПРЗиА.
8.3 Цепи сигнализации обеспечивают:
8.4 При применении электромеханических реле токовые цепи защит обеспечивают:
8.5 КСО-Классика имеет возможность применения средств измерения и учета активной и реактивной энергий.
8.6 Вспомогательные цепи КСО-Классика позволяют организовать АВР.
8.7 Панель собственных нужд предназначена для обеспечения питанием цепей управления, сигнализации, освещения, а также собственных нужд РУ.
8.8 В комплект поставки может входить шкаф ШЭ, который содержит схему центральной сигнализации и, в зависимости от исполнения, схему образования шинок питания (АВР-220В+резерв).
8.9 Для обеспечения гарантированного включения вакуумных выключателей в период полного обесточивания РУ выпускается шкаф автономного питания ШАП, позволяющий производить операции с выключателями в течение 4-5 суток после отключения энергии.
Внимание! Не допускается вносить любые изменения в схемы вспомогательных цепей без согласования с изготовителем и проектной организацией.
