Расчетные пролеты для двухцепных железобетонных опор ВЛИ 0.38 кВ с самонесущими изолированными проводами с анкерными опорами с оттяжками по проекту 19.0022

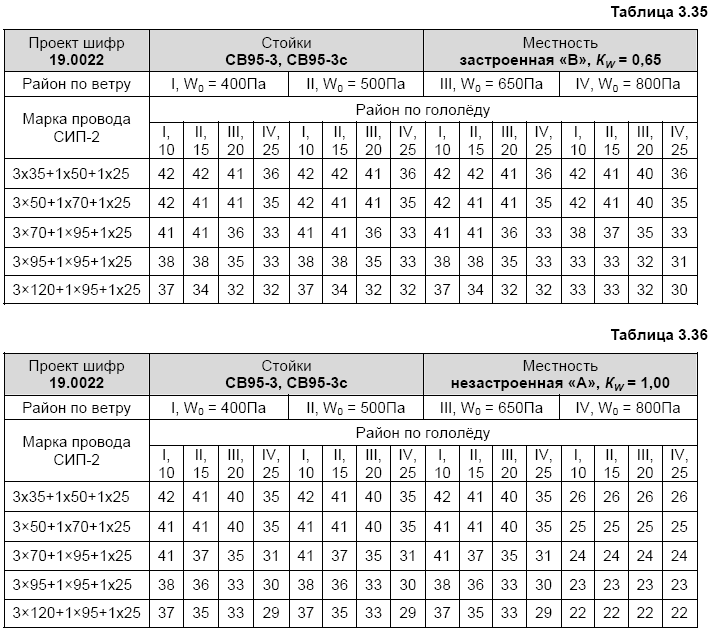

Расчетные пролеты по проекту шифр 19.0022 для двухцепных опор ВЛИ 0.38 кВ с самонесушими изолированными проводами с анкерными опорами с оттяжками, рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.35 и 3.36.

Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0,65 (таблица 3.35), а в незастроенной местности "A" Kw =1.0 (таблица 3.36). при этом коэффициенты надежности . Расчетные пролеты даны для опор на железобетонных стойках СВ95-3, СВ95-Зс. Расчет конструкций опор выполнен с учетом подвески двух изолированных проводов (СИП), двух проводов ПВ и провода ответвления к вводам в здание.

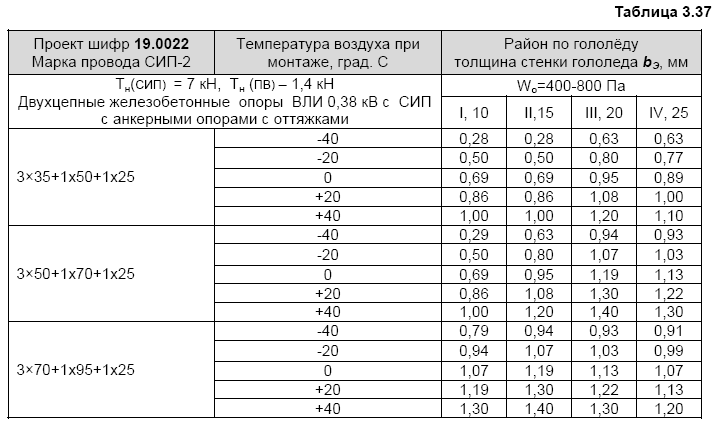

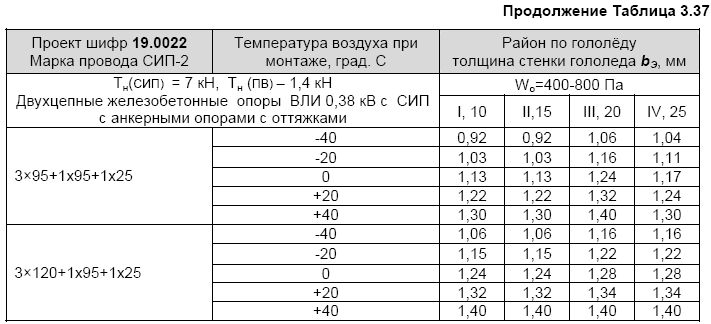

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 7 кН, одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесуших изолированных проводов по проекту шифр 19.0022 см. таблицу 3.37.
