Расчетные пролеты для двухцепных железобетонных опор ВЛИ 0.38 кВ по проекту шифр 22.0063

Расчетные пролеты по проекту шифр 22.0063 для двухцепных опор ВЛИ 0.38 кВ. рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.21 и 3.22.

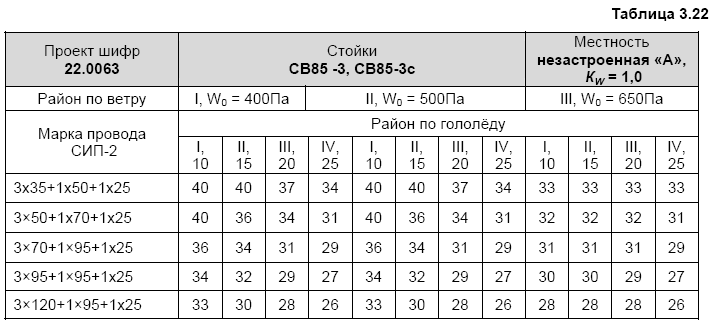

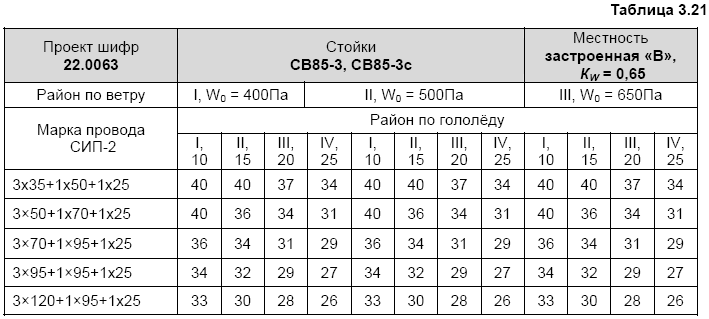

Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0,65 (таблица 3.21). а в незастроенной местности "A" Kw = 1-0 (таблица 3.22). при этом коэффициенты надежности . Расчетные пролеты даны для опор на железобетонных стойках СВ85-3, СВ85-Зс. Расчет конструкций опор выполнен с учетом подвески двух изолированных проводов (СИП), двух проводов ПВ и провода ответвления к вводам в здание.

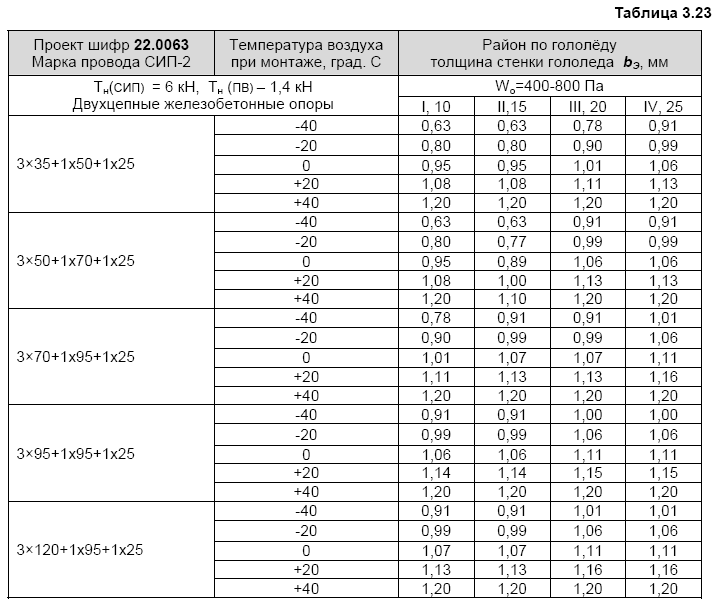

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным б кН. одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесуших изолированных проводов по проекту шифр 22.0063 см. таблицу 3.23.
