Расчетные пролеты для переходных железобетонных опор для совместной подвески самонесущих изолированных проводов ВЛИ 0.38 кВ и СИП для освещения по проекту 20.0096

Расчетные пролеты по проекту шифр 20.0096 для переходных опор для совместной подвески самонесущих изолированных проводов ВЛИ 0.38 кВ и СИП для освешения. рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.38 и 3.39.

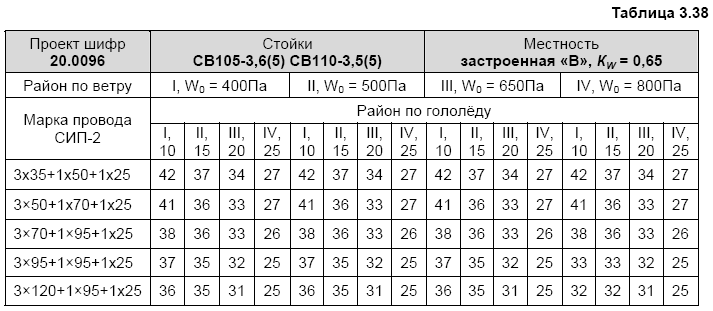

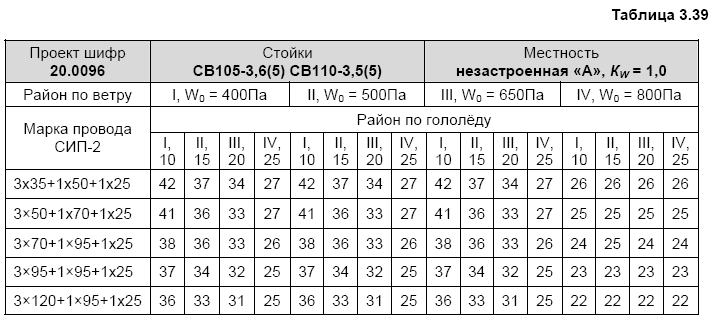

Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Кw = 0,65 (таблица 3.38), а в незастроенной местности "A" Kw =1.0 (таблица 3.39). при этом коэффициенты надежности .

Расчетные пролеты даны для опор на железобетонных стойках СВ105-3.б(5) и СВ110-3.5(5).

Расчет конструкций опор выполнен с учетом подвески одного изолированного провода для ВЛИ 0,38 кВ. провода СИП для линии освешения. двух проводов ПВ и провода ответвления к вводам в здание.

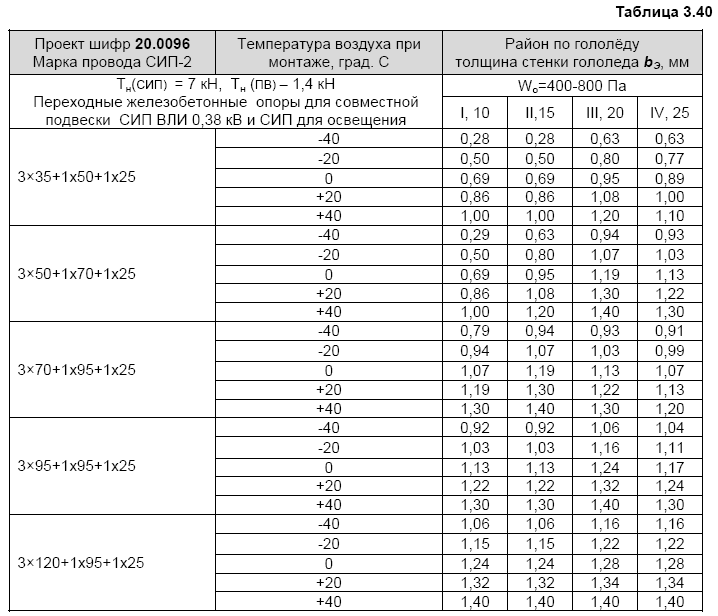

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 7 кН. одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесущих изолированных проводов по проекту шифр 20.0096 см. таблицу 3.40.
