Расчетные пролеты для одноцепных железобетонных опор ВЛИ 0.38 кВ по проекту ЛЭП98.08

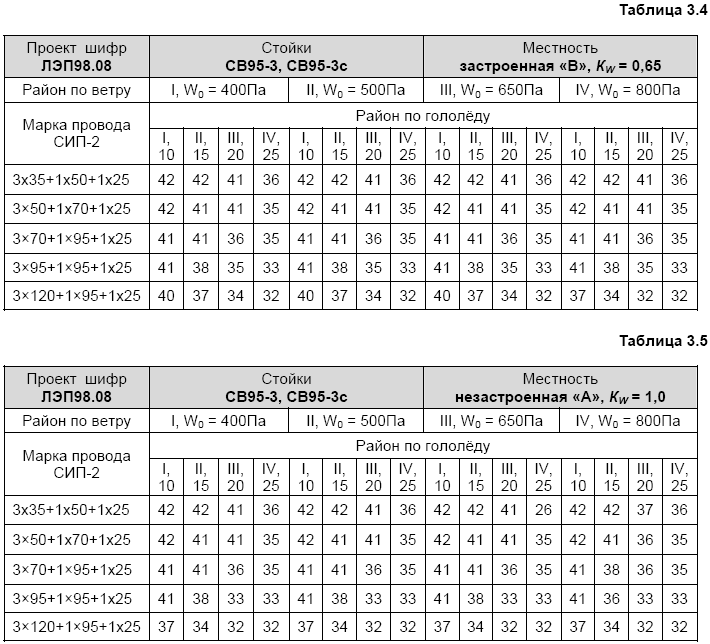

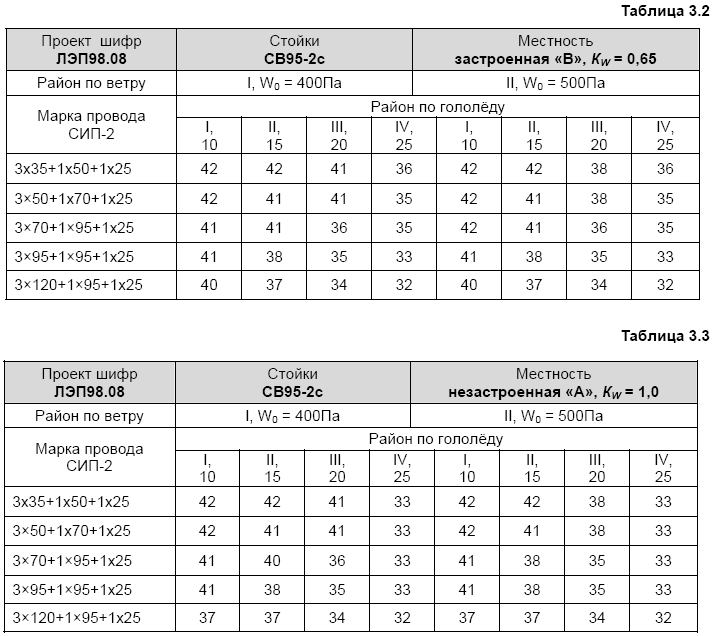

Расчетные пролеты по проекту шифр ЛЭП98.08 для одноцепных опор ВЛИ 0,4 кВ с самонесушими изолированными проводами типа СИП-2. рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.2-3.5. Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0.65 (таблицы 3.2 и 3.4), а в незастроенной местности "А" Кw = 1,0 (таблицы 3.3 и 3.5). при этом коэффициенты надежности . Расчетные пролеты даны для опор на железобетонных стойках СВ95-2с (таблицы 3.2 и 3.3) и на СВ95-3, СВ95-Зс (таблицы 3.4 и 3.5).

Расчет конструкций опор выполнен с учетом подвески одного изолированного провода (СИП), двух проводов ПВ и провода ответвления к вводам в здание.

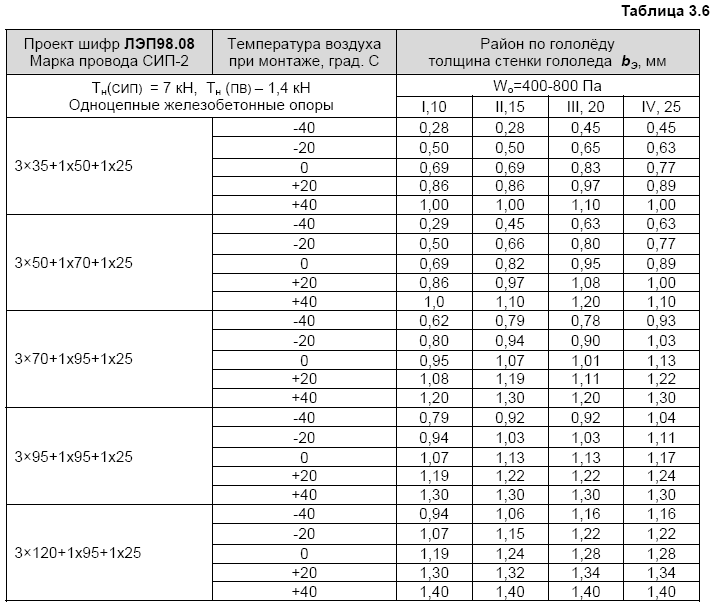

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 7 кН. одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесуших изолированных проводов по проекту шифр ЛЭП 98.08 см. таблицу З.6.
