Расчетные пролеты для двухцепных железобетонных опор ВЛИ 0.4 кВ по проекту ЛЭПЭ8.10

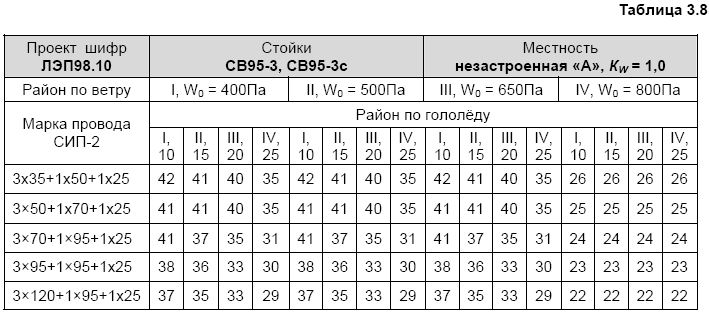

Расчетные пролеты по проекту шифр ЛЭП98.10 для двухцепных опор ВЛИ 0.38 кВ. рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.7 и 3.8.

Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0.65 (таблица 3.7). а в незастроенной местности "А" Кw =1.0 (таблица 3.8). при этом коэффициенты надежности . Расчетные пролеты даны для опор на железобетонных стойках СВ95-3, СВ95-Зс. Расчет конструкций опор выполнен с учетом подвески двух изолированных проводов (СИП), двух проводов ПВ и провода ответвления к вводам в здание.

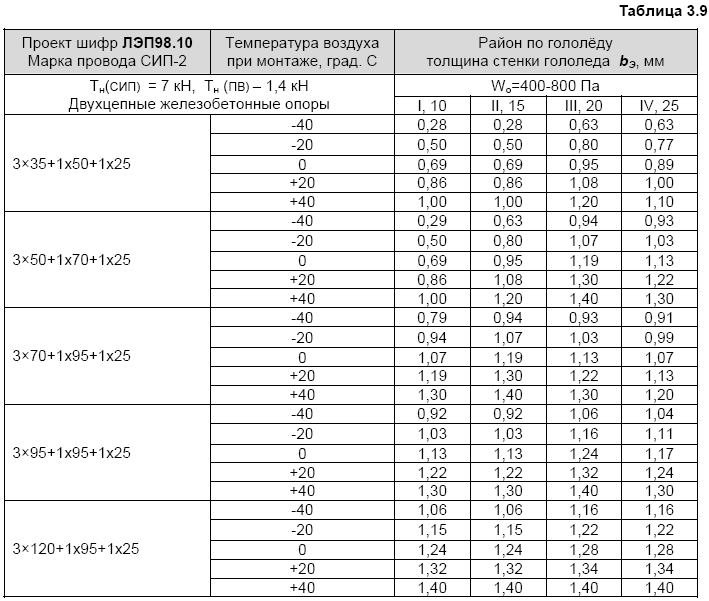

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 7 кН. одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесуших изолированных проводов по проекту шифр ЛЭП98.10 (см. таблицу 3.9.)
