Расчетные пролеты для железобетонных опор с оттяжками для совместной подвески самонесущих изолированных проводов ВЛИ 0.38 кВ и СИП для освещения по проекту ЛЭП00.14

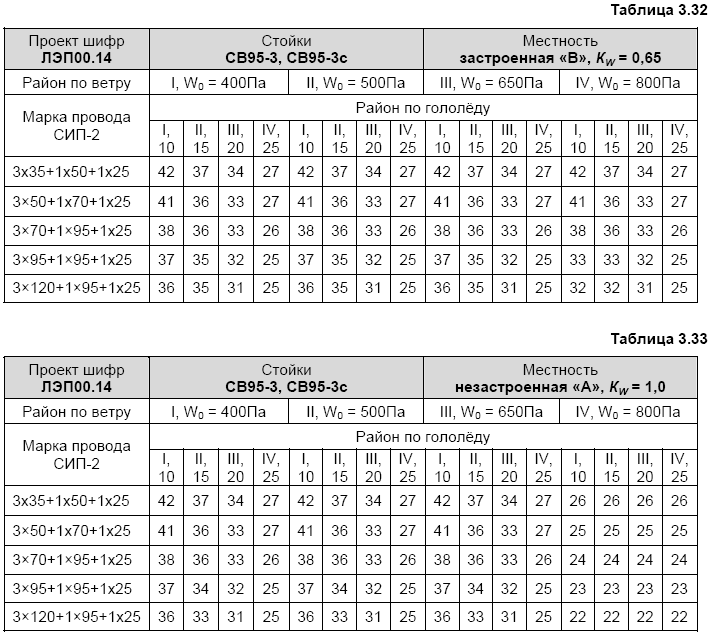

Расчетные пролеты по проекту шифр ЛЭП00.14 для совместной подвески самонесуших изолированных проводов ВЛИ 0,38 кВ и СИП для освещения, рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.32 и 3.33. Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0,65 (таблица 3.32), а в незастроенной местности "A" Kw = 1,0 (таблица 3.33). при этом коэффициенты надежности . Расчетные пролеты даны для опор на железобетонных стойках СВ95-3, СВ95-Зс. Расчет конструкций опор выполнен с учетом подвески одного изолированного провода для ВЛИ 0,38 кВ. провода СИП для линии освещения, двух проводов ПВ и провода ответвления к вводам в здание.

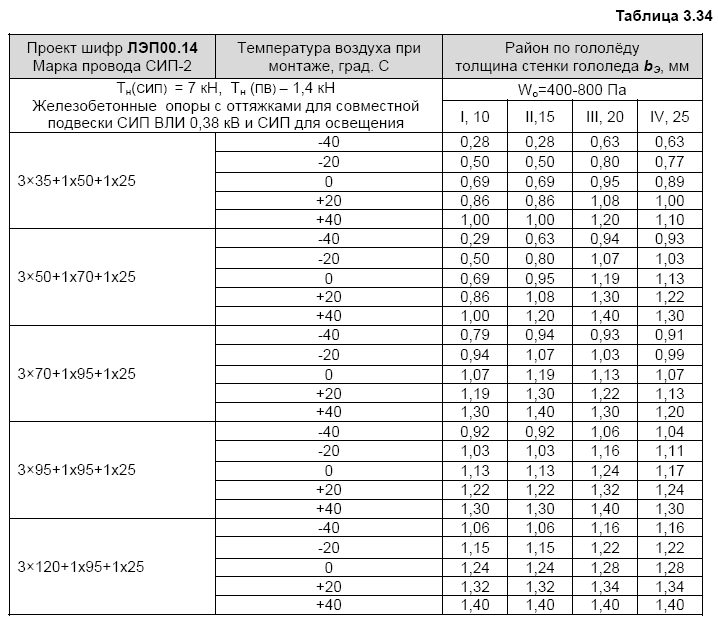

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 7 кН. одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесущих изолированных проводов по проекту шифр ЛЭП00.14 см. таблицу 3.34.
