Расчетные пролеты для одноцепных железобетонных опор ВЛИ 0.4 кВ по проекту шифр 22.0015

Расчетные пролеты по проекту шифр 22.0015 для одноцепных опор ВЛИ 0,38 кВ. рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.18 и 3.19.

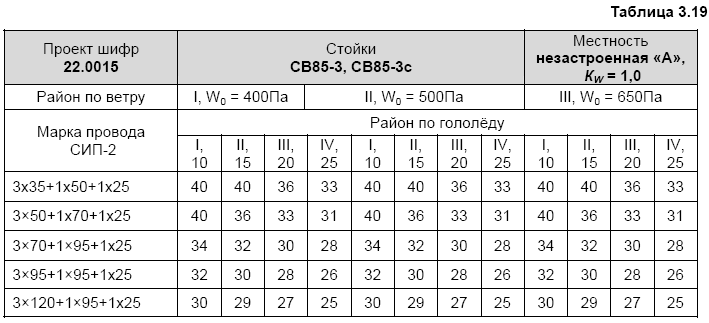

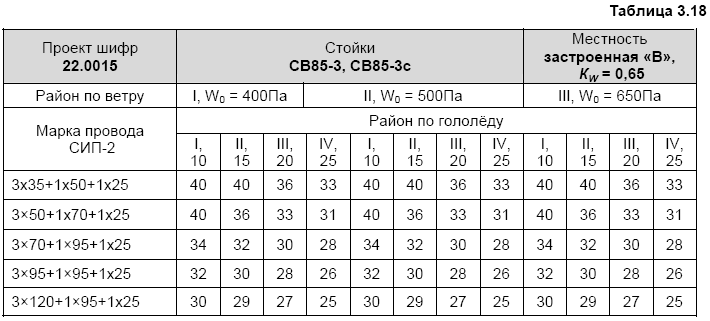

Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0,65 (таблица 3.18). а в незастроенной местности "A" Kw =1.0 (таблица 3.19). при этом коэффициенты надежности .

Расчетные пролеты даны для опор на железобетонных стойках СВ85-3, СВ85-Зс. Расчет конструкций опор выполнен с учетом подвески изолированного провода (СИП), двух проводов ПВ и провода ответвления к вводам в здание.

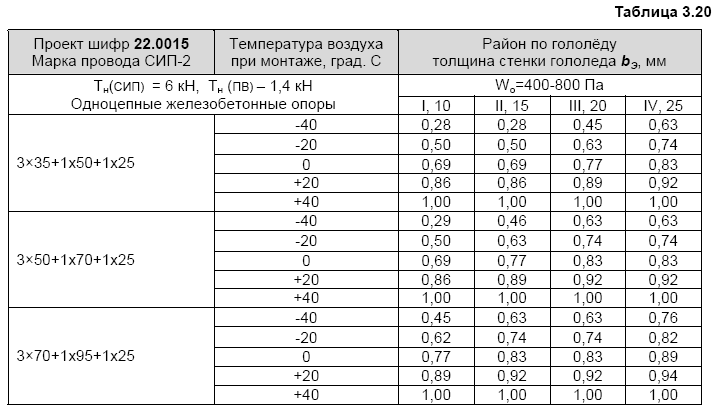

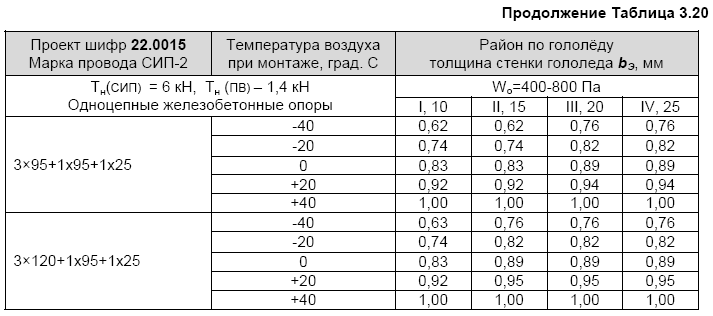

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 6 кН. одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесуших изолированных проводов по проекту шифр 22.0015 см. таблицы 3.20.
