РП для переходных железобетонных опор ВЛИ 0.4 кВ

Дополнительно по теме

Основные положения по определению расчетных пролетов опор ВЛ с учетом требований ПУЭ
Расчетные пролеты для одноцепных железобетонных опор ВЛИ 0.38 кВ по проекту ЛЭП98.08
Расчетные пролеты для двухцепных железобетонных опор ВЛИ 0.4 кВ по проекту ЛЭП98.10
Расчетные пролеты для переходных железобетонных опор ВЛИ 0.4 кВ по проекту шифр 19.0022.1
Расчетные пролеты для одноцепных железобетонных опор ВЛИ 0.4 кВ по проекту шифр 22.0015
Расчетные пролеты для двухцепных железобетонных опор ВЛИ 0.38 кВ по проекту шифр 22.0063
Расчетные пролеты для одноцепных железобетонных опор ВЛИ 0.38 кВ с самонесущими изолированными проводами с анкерными опорами с оттяжками по проекту шифр ЛЭП98.12
Расчетные пролеты для железобетонных подкосных опор для совместной подвески самонесущих изолированных проводов ВЛИ 0.38 кВ и СИП для освещения по проекту ЛЭП00.12
Расчетные пролеты для железобетонных опор с оттяжками для совместной подвески самонесущих изолированных проводов ВЛИ 0.38 кВ и СИП для освещения по проекту ЛЭП00.14
Расчетные пролеты для двухцепных железобетонных опор ВЛИ 0.38 кВ с самонесущими изолированными проводами с анкерными опорами с оттяжками по проекту 19.0022
Расчетные пролеты для переходных железобетонных опор для совместной подвески самонесущих изолированных проводов ВЛИ 0.38 кВ и СИП для освещения по проекту 20.0096
Расчетные пролеты для четырехцепных железобетонных опор ВЛИ 0.38 кВ по проекту 21.0045
Максимальные величины пролетов ответвлений к вводам в здания, м рассчитанные по ПУЭ 7 издания.

Расчетные пролеты для переходных железобетонных опор ВЛИ 0.4 кВ по проекту шифр 19.0022.1

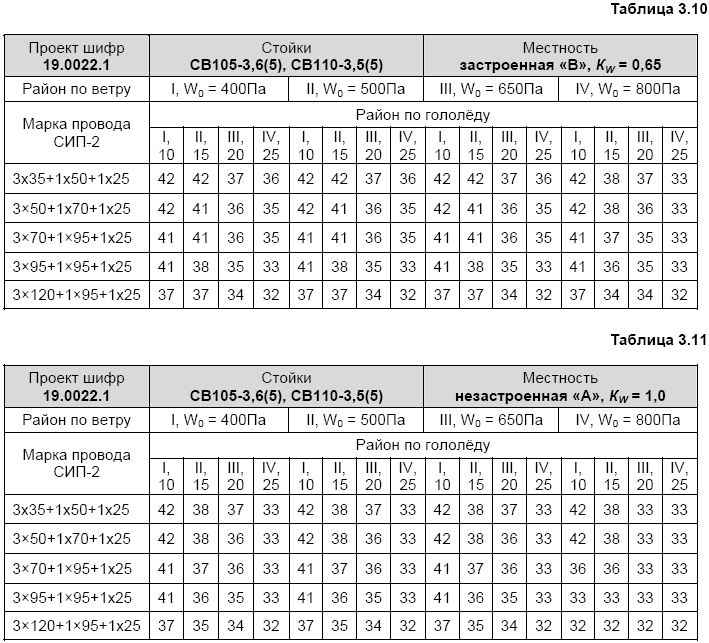

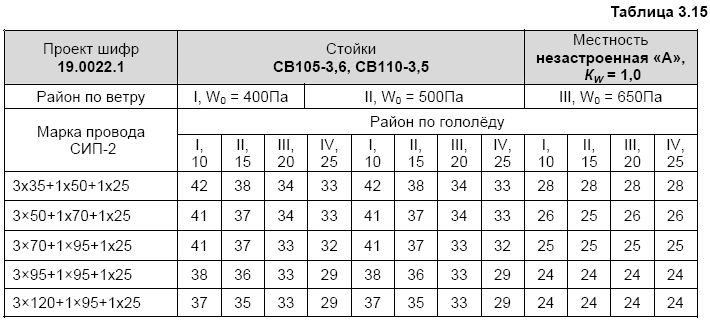

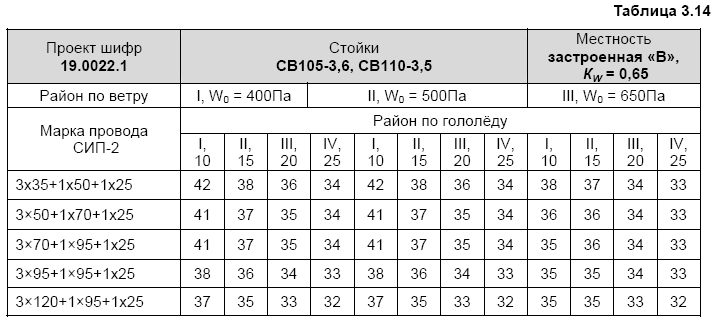

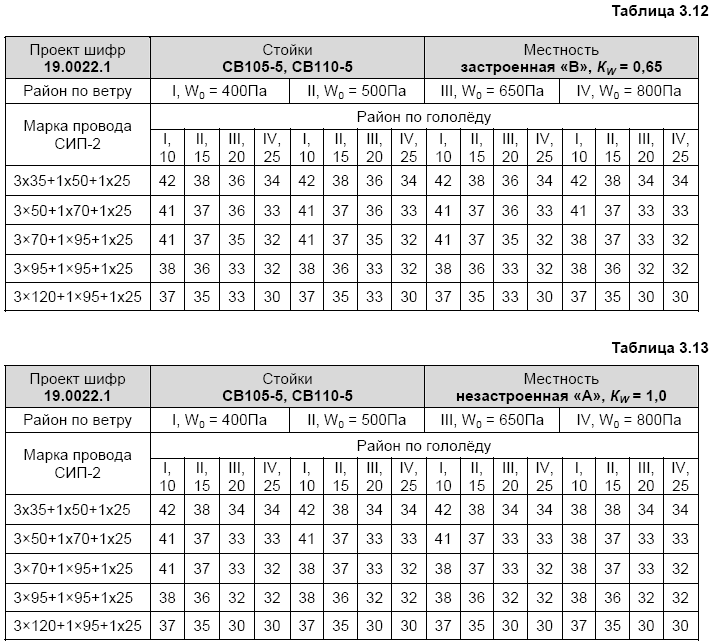

Расчетные пролеты по проекту шифр 19.0022.1 для переходных опор ВЛИ 0.38 кВ. рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.10-3.15.

Расчетные пролеты для одноиепных переходных опор в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0,65 (таблица 3.10). а в незастроенной местности "A" Kw = 1,0 (таблица 3.11), при этом коэффициенты надежности ут= Ут= 0.9. Расчетные пролеты для двухцепных переходных опор в застроенной местности "В" даны с использованием при расчете коэффициента Кw = 0.65 (таблицы 3.12 и 3.14). а в незастроенной местности "A" Kw =1,0 (таблица 3.13 и 3.15), при этом коэффициенты надежности .

Расчетные пролеты даны для опор на железобетонных стойках СВ 105-3,6, СВ105-5, СВ110-3,5, СВ110-5.

Расчет конструкций опор выполнен с учетом подвески двух изолированных проводов (СИП), двух проводов ПВ и провода ответвления к вводам в здание.

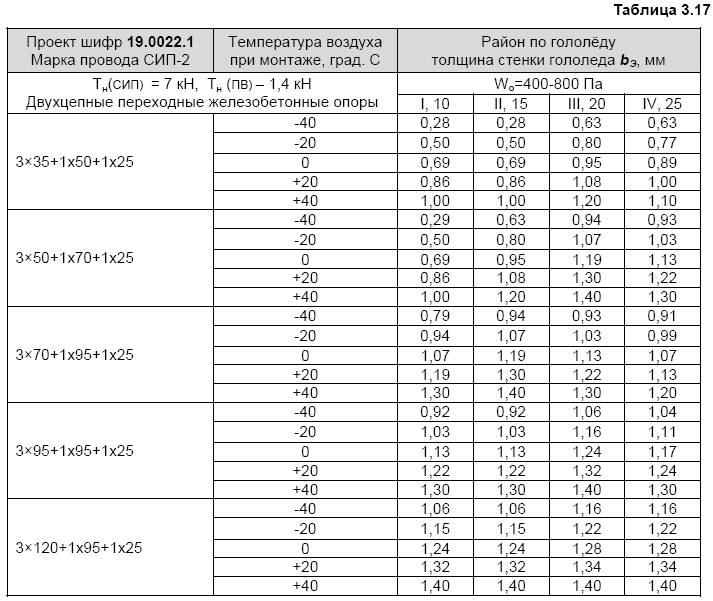

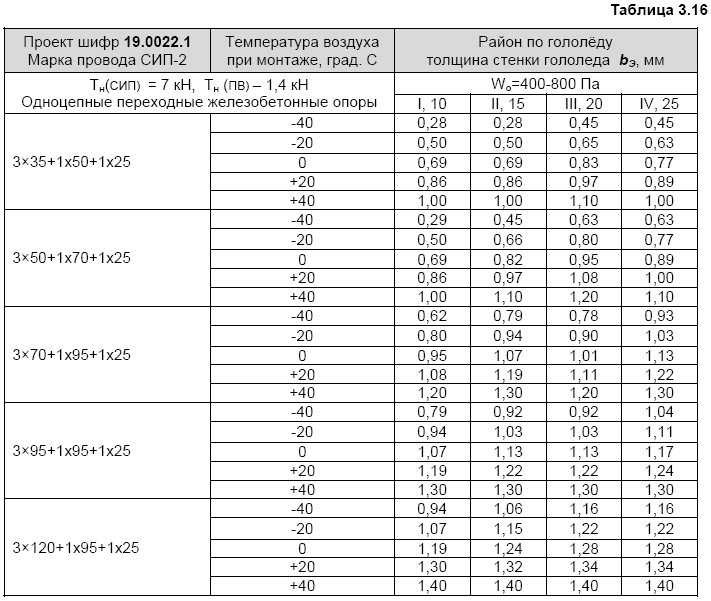

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 7 кН. одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесуших изолированных проводов по проекту шифр 19.0022.1 в таблицах 3.16 и 3.17.
