Расчетные пролеты для одноиепных железобетонных опор ВЛИ 0.38 кВ ссамонесущими изолированными проводами с анкерными опорами с оттяжками по проекту шифр ЛЭП98.12

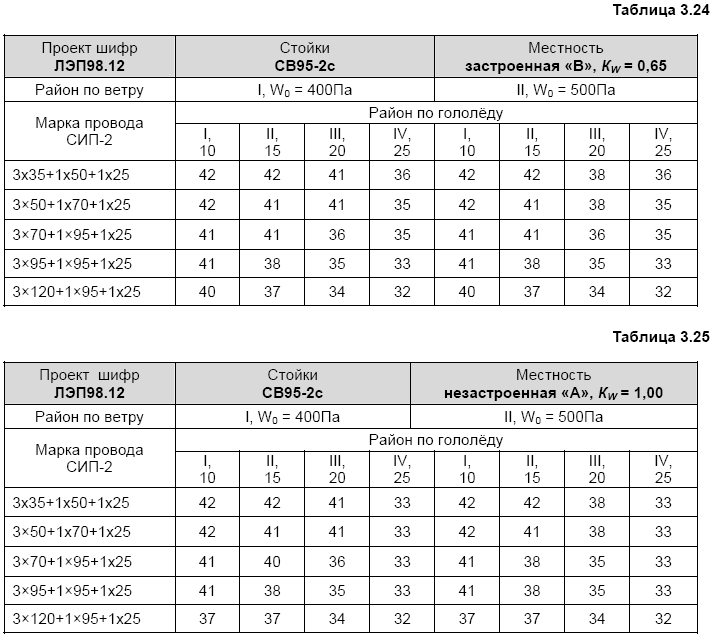

Расчетные пролеты по проекту шифр ЛЭП98.12 для одноиепных опор ВЛИ 0,38 кВ с самонесушими изолированными проводами с анерными опорами с оттяжками, рассчитанные по ПУЭ 7 издания для I-IV районов по гололёду и ветру, приведены в таблицах 3.24 и 3.27.

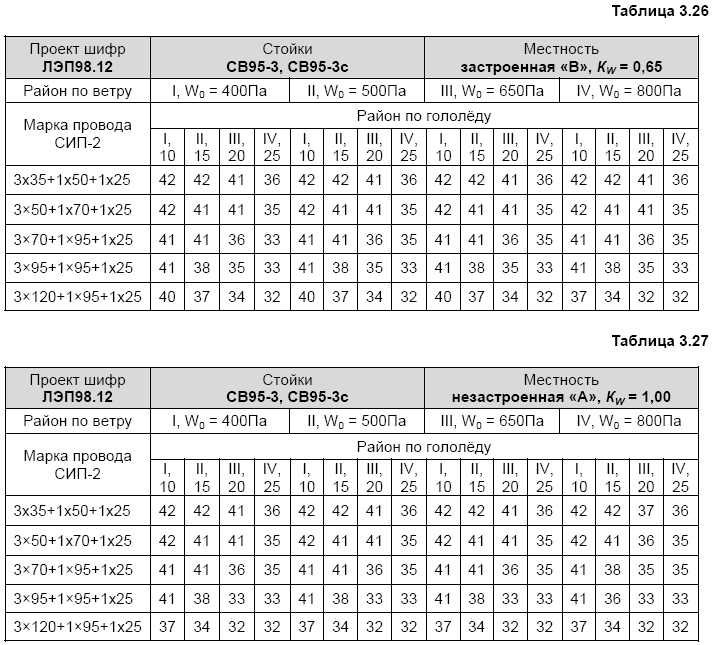

Расчетные пролеты в застроенной местности "В" даны с использованием при расчете коэффициента Kw = 0,65 (таблица 3.24 и 3.26), а в незастроенной местности "A" Kw = 1,0 (таблица 3.25 и 3.27), при этом коэффициенты надежности . Расчетные пролеты даны для опор на железобетонных стойках СВ95-2с, СВ95-3, СВ95-Зс. Расчет конструкций опор выполнен с учетом подвески одного изолированного провода (СИП), двух проводов ПВ и провода ответвления к вводам в здание.

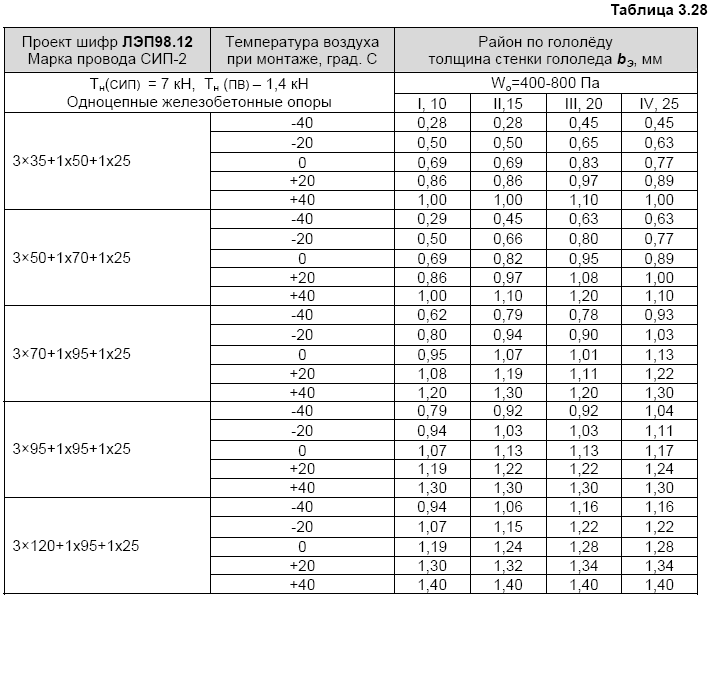

Максимальное тяжение провода СИП-2 при нормативной нагрузке принято равным 7 кН. одного провода ПВ - 1,4 кН. величины тяжения провода ответвления к вводам определены расчетом в зависимости от пролета ответвления и климатического района. Монтажные стрелы провеса (м) для самонесуших изолированных проводов по проекту шифр ЛЭП98.12 см. таблицу 3.28.
