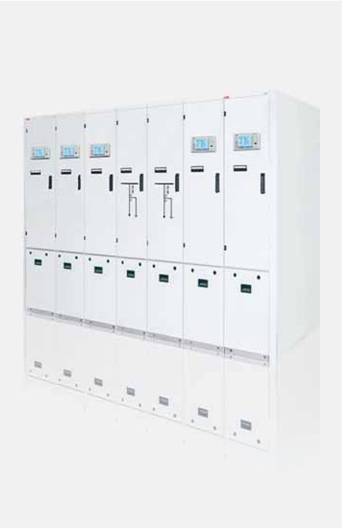

ZX0 КРУ ABB

Распределительные устройства ZX0 блочного типа производства ABB, представляет из себя комплектное распределительное устройство среднего напряжения (10, 15 и 20 кВ) с элегазовой изоляцией.

1. Области применения КРУ ZX0

Энергоснабжающие компании

Электростанции

Трансформаторные подстанции

Распределительные подстанции

Промышленность

Металлургические предприятия

Бумажное производство

Цементная промышленность

Текстильная промышленность

Химическая промышленность

Пищевая промышленность

Автомобильная промышленность

Нефтехимическая промышленность

Сырьевая промышленность

Трубопроводные системы

Литейное производство

Прокатное производство

Морской флот

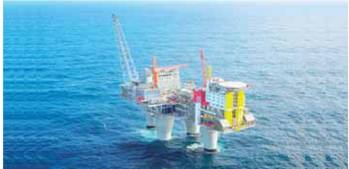

Платформы

Буровые установки

Береговые сооружения

Суда обеспечения

Океанские лайнеры

Контейнерные суда

Танкеры

Кабелеукладочные суда

Паромы

Ветровые электростанции

Транспорт

Аэропорты

Порты

Железные дороги

Метрополитен

Сфера обслуживания

Супермаркеты

Торговые центры

Больницы

Горная промышленность

Буровые установки

ГОРОД

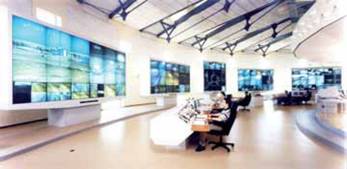

ДИСПЕТЧЕРСКАЯ

2. Технические характеристики

Основные характеристики ZX0

Герметичная газоизолированная система под давлением с применением элегаза (гексафторид серы SF6)

Номинальное напряжение до 24 кВ

До 1250 А и 25 кА

Одинарная система сборных шин

До шести распределительных ячеек, объединенных в одном блоке (общая газовая камера)

Корпус из нержавеющей стали, выполненный из листового металла с лазерной обрезкой

Модульная конструкция

Уровень утечки элегаза менее 0,1% в год

Встроенная система проверки утечки

Внутренней установки

Пристенного исполнения

Ячейки шириной 400 мм и 600 мм

Варианты исполнения ячеек

Ячейки вводного и отходящего фидера:

с силовым выключателем

с выключателем нагрузки

с выключателем нагрузки с предохранителям

Ячейки кабельного подключения

Секционные ячейки с выключателем

Секционные ячейки с выключателем нагрузки

Ячейки секционного разъединителя

Измерительные ячейки

Заказные варианты ячее

Коммутационные аппараты

Вакуумный выключатель в комбинации с трехпозиционным разъединитель

Трехпозиционный выключатель нагрузки с предохранителями или без них

Соединения

Штекерная кабельная система с внешним конусом в соответствии с EN 50180 и EN 50181

Возможность подключения ограничителей перенапряжений (ОПН)

Измерения тока и напряжения

Измерительные трансформаторы

Защита и управление

Комбинированные устройства защиты и управления

Устройства дискретной защиты со стандартным управлением

Защита от неправильных действий

Электрические блокировки при мото-управлении

Механические блокировки при ручном управлении разъединителем

Разгрузка давления

Разгрузка давления в помещение РУ, или

Разгрузка давления в кабельный канал

Установка

Ячейки соединяются друг с другом посредством штекерных соединителей

3. Выгоды при применении продукции ABB

Максимальная безопасность обслуживающего персонала

Все части под высоким напряжением недоступны для прикосновения для предотвращения случайного контакта.

Вследствие того, что высоковольтные отсеки не подвержены влиянию факторов окружающей среды (степень защиты оболочки IP65), возможность возникновения внутреннего дугового замыкания практически сводится к нулю.

Максимальная безопасность обслуживающего персонала (испытаны на локализацию внутреннего дугового КЗ).

Минимальные суммарные затраты

Компактная конструкция ячеек требует меньше пространства для их установки и, соответственно, меньшие размеры подстанции, что способствует уменьшению требуемых инвестиций.

Отсутствие необходимости технического обслуживания достигается постоянством условий в отсеках высокого напряжения и выбором соответствующих материалов. Заполнение газовых отсеков высокого напряжения инертным газом исключает вредные воздействия пыли, паразитов, влаги, окисления и загрязненного воздуха.

Как правило, таким образом, изоляция распределительного устройства не требует обслуживания.

Ячейки изготовлены с расчетным сроком службы более 40 лет.

Подбор применяемых материалов в процессе проектирования обеспечивает полное повторное применение этих материалов в конце срока их службы.

Поставка ячеек производится исключительно после приемо-сдаточных испытаний с составлением соответствующих протоколов. Применение штекерной технологии к сборным шинам, кабелям и вторичным подключениям обеспечивает возможность быстрой установки.

Как правило, на месте установки не требуется выполнение никаких операций с газом. Другими словами, на месте установки нет необходимости в вакуумировании и заполнении высоковольтных отсеков, испытании их на утечку и измерении точки росы изолирующего газа.

Максимальный уровень эксплуатационной готовности

Технология штекерных сборных шин без применения болтовых соединений обуславливает простую и безопасную сборку.

Несмотря на исключительно малую вероятность отказа в системах распределительных устройств типа ZX, предусмотрено их быстрое введение в строй после замены компонентов в газовых отсеках.

В КРУЭ заземление секции распределительного устройства осуществляется высококачественным вакуумным выключателем. Выключатель может быть включен на ток короткого замыкания значительно более чаще и надёжней чем заземлитель с включающей способностью.
