- Заземление сборной шины, проектирование здания
В данном разделе приводится общая информация о способах заземления сборной шины. Подробные инструкции смотрите в соответствующих руководствах.
9.1 Заземление сборной шины с применением заземлительного комплекта
При заземленной линий на кабельные штекеры может устанавливаться заземляющий комплект, подключенный к главной заземляющей шине. Для этого должны использоваться заземляющие комплекты, предусмотренные изготовителем кабельных штекеров для применяемого типа штекера.
Заземление сборной шины осуществляется через включенный разъединитель и включенный выключатель (см. рис. 9.1.1). Заземление может быть также реализовано с помощью распределительной ячейки выключателя нагрузки с кабельным подключением.
9.2 Заземление сборной шины с применением секционного выключателя и секционного разъединителя
Заземление выполняется с применением трехпозиционного разъединителя и выключателя в ячейках секционного выключателя / секционного разъединителя (см. рис. 9.2.1)
Рис. 9.1.1. Заземление сборной шины с применением заземлительного комплекта

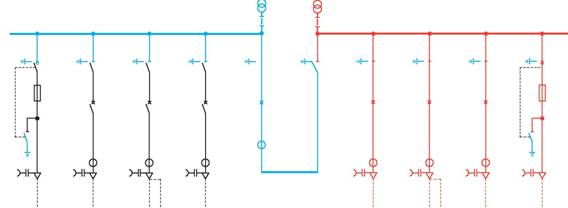

Рис. 9.2.1. Заземление сборной шины через секционный выключатель + секционный разъединитель
10.1 Требования к месту установки
Распределительное устройство можно устанавливать:
на бетонном полу
на промежуточном полу (фальшполу).
Бетонный пол
Установка на бетонном полу требует применения напольных рам, которые встраиваются в напольное покрытие. Требуемые допуски плоскостности и прямизны основания распределительного устройства обеспечиваются напольной рамой. Напольные рамы могут поставляются компанией АВВ. Отверстия в полу для силовых кабелей и кабелей управления могут быть отдельными для каждой ячейки, в виде сквозных проемов (один для силовых кабелей и один для кабелей управления) или в виде просверленных отверстий. Вокруг отверстий в полу не должны генерироваться вихревые токи (просверливать отверстия для трехфазных силовых кабелей необходимо без гребней между ними).
Промежуточный пол
Фундаментом для ячеек под распредустройством служат опорные секции промежуточного пола. При этом установка напольной рамы, как правило, не требуется. Ячейки должны крепиться к опорной раме фальшпола.
Давление в помещении
В маловероятном случае возникновения внутреннего дугового КЗ и соответствующей разгрузки давления можно ожидать рост давления в помещении распределительного устройства, что необходимо учитывать при проектировании помещения. Расчет повышения давления может быть выполнен компанией АВВ по запросу. Для обеспечения разгрузки давления в помещении распределительного устройства могут потребоваться отверстия в стенах.
Вентилирование помещения
Рекомендуется боковая вентиляция помещения. Климатические условия
Температурный режим в соответствии с требованиями IEC 62271-1 (> -5°C или > - 25 °C для ячеек без вторичного питания) должен обеспечиваться в помещении РУ при необходимости обогревателями.
10.2 Требования к пространству для установки

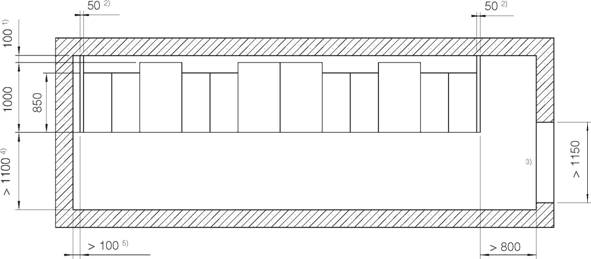

Рис. 10.2.1. Пример однорядной установки (размеры приведены в мм)

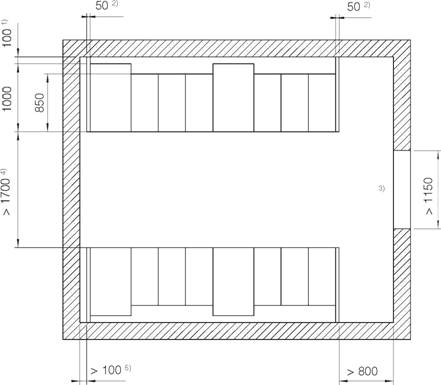

Рис. 10.2.2. Пример двухрядной установки (размеры приведены в мм)
1 Расстояние до стены (также при использовании ячеек глубиной только 850 мм) 100 мм
Концевая кассета
Рекомендуемая минимальная высота двери: высота распределительной ячейки (2100 мм или 2250 мм) + 150 мм
Рекомендуемый размер (при необходимости может быть уменьшен согласно разделу 10.3)
См. раздел 10.3 по аварийным ситуациям
10.3 Минимальная ширина прохода и аварийные выходы
Таблица 10.3.1: Минимальная ширина прохода (рекомендуемая) перед распределительным устройством
| Ширина перед РУ, однорядная установка | Ширина прохода между блоками системы, двухрядная установка | Остаточная ширина прохода перед РУ при открытых дверях | |
| [мм] | [мм] | [мм] | |
| Ширина ячеек только 400 мм | > 900 | > 1300 | > 500 |
| Блок, состоящий из ячеек шириной 400 мм и 600 мм и только 600 мм | > 1100 | > 1700 | > 500 |
«Проходы должны быть шириной по меньшей мере 800 мм. ...Пространство для эвакуации всегда должно быть шириной по меньшей мере 500 мм, даже когда съемные части или открытые дверцы блокируют часть прохода. ... Выходы должны быть устроены так, чтобы протяженность пути эвакуации в пределах помещения ... не превышала... 20 м. ... Если путь при нормальной работе с оборудованием не превышает 10 м, достаточно одного прохода. Если превышает - необходимо предусмотреть возможность аварийного выхода с двух сторон. ... Минимальная высота аварийной двери [возможно второй двери] должна быть 2000 мм [высота просвета двери] и минимальный просвет открытия должен быть 750 мм.» *
*IEC 61936, раздел 7.5.4 и 7.5.5
2) При длине распределительного устройства минимум 1600 мм и разгрузке давления как показано на рис. 7.14.2
10.4 Минимальная высота помещения
Таблица 10.4.1: Минимальная высота помещения
| Минимальная высота помещения | |||
| Ток термической стойкости Ik | Длительность тока КЗ | Высота ячейки | в соответствии с классификацией |
| [кА] | [с] | [мм] | по внутреннему дуговому КЗ [мм] |
| < 25 | 2100 | 2700 | |
| 1 | 2250 | 2850 | |
| < 21 | 2100 | 2400 2) | |
| 2250 |
10.5
Отверстия в полу и оси кабелей

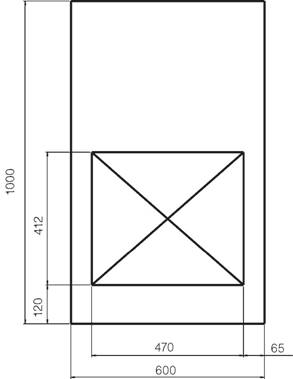

Рис. 10.5.2: Отверстия для первичных кабелей, ширина ячейки 600 мм

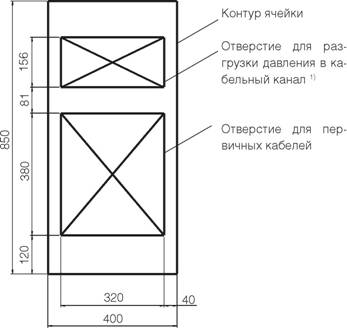

Рис.1.0.5.1: Отверстия для первичных кабелей и разгрузки давления, ширина ячейки 400 мм
Необходимо только для одной ячейке из блока если разгрузка давления предусмотрена в кабельный канал (см. раздел 6.14)
10.6 Напольные рамы
Стальные напольные рамы могут поставляться в вариантах для блоков, состоящих от одной до четырех ячеек, при ширине ячейки 400 мм или 600 мм.
Напольные рамы устанавливаются и погружаются в бетонный пол.
При установке напольных рам на площадке проверьте форму и допуски на соответствие документации заказа.

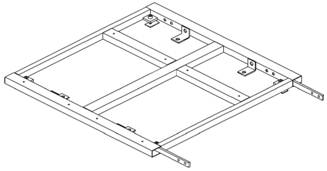

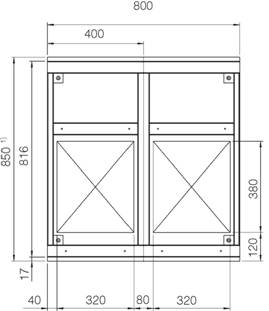

Рис. 10.6.1: Напольная рама, пример рамы на две ячейки, ширина ячейки 400 мм

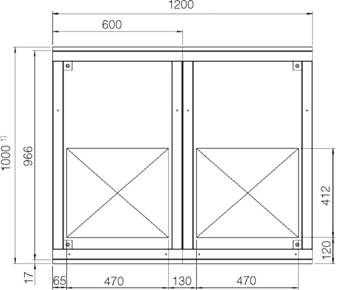

Рис. 10.6.3: Напольная рама на две ячейке, для ячеек 600 мм Рис. 10.6.4: Напольная рама на две ячейке, для ячеек 400 мм
1 Глубина ячейки
10.7 Заземление распределительного устройства
Расчет заземления с учетом напряжения прикосновения и термической нагрузки
Система заземления для помещения подстанции и система заземления для распредустройства должны быть устроены в соответствии с требованиями IEC 61936.
Система заземления распредустройства должна быть устроена с применением непрерывной медной шины сечением 240 мм² (Сплав ECuF30, 30 мм x 8 мм). Подключение этой заземляющей шины к системе заземления подстанции должно выполняться в соответствии с указанным стандартом.
Описанное в данном разделе заземление распределительного устройства не соответствует требованиям по ЭМС (ЭМС: электромагнитная совместимость). Заземление согласно требованиям ЭМС обеспечивается дополнительными мерами, описанными в следующем разделе.
Электромагнитно совместимое заземление распределительного устройства
Электромагнитная совместимость (ЭМС) должна проектироваться с количественной точки зрения. Требования интерфейсов в отношении излучения и восприимчивости к излучению рассматриваются с делением на отдельные зоны (зоны ЭМС). В наилучшем случае, эти требования могут выполняться прямо, то есть без каких-либо дополнительных действий. Если же эти требования не выполняются, необходимо обеспечить дополнительные меры для обеспечения совместимости, как правило, они применяются в отношении источника помех и мест соединения. Для зонирования имеет смысл рассматривать иерархическую структуру системы, выделяя такие уровни, как оборудование установки в целом, помещение, шкафные сборки, стоечные сборки, щит сети, секции и компоненты сети.
Конструкция системы заземления распределительного устройства ZX0 имеет решающее значение для электромагнитной совместимости вторичного оборудования распределительного устройства. Соответствующую информацию можно найти в стандарте IEC 61936, раздел 10.5.
Согласно IEC 62271-1, вторичное оборудование распределительного устройства должно удовлетворять требованиям раздела 7.9. Эти требования устанавливают, что допустимый по стандарту уровень помех не должен ухудшать устойчивость к помехам вторичного оборудования (см. также Приложение J стандарта IEC 62271-1). Дополнительные к системе заземления меры защиты описаны в разделе 10.7.1.
Ограничение уровня помех в пределах распределительной системы поддерживается следующими мерами:
Раздельная прокладка силовых, управляющих и контрольных кабелей.
Надлежащее экранирование и заземление оборудования.
Изоляция потенциалов: гальваническая развязка сигнальных цепей на границе системы.
Эквипотенциальные соединения: использование соединений с низким импедансом для систем и секций систем, чтобы разность потенциалов между системами и секциями была как можно меньше
Заземляющие проводники кабельных экранов необходимо проводить к заземляющей шине кратчайшим путем.
Длина внешних кабелей управления не должна превышать 200 м. Для больших длин необходимо применять промежуточные реле или оптоволоконные кабели.
Рекомендуется, чтобы распредустройство было заземлено так, как это показано на рисунках 10.7.3.1 и 10.7.3.2.
10.7.3 Рекомендации по конфигурированию заземления распределительных устройств
Кольцо, состоящее из медной ленты сечением 80 мм x 5 мм, должно быть проложено под распределительным устройством и подключено в нескольких точках с максимальным расстоянием 5 м от заземляющей системы здания. Напольную раму, главную заземляющую шину в ячейках и заземляющую шину в низковольтных отсеках необходимо подсоединять к нескольким точкам кольца, которое расположено под распределительным устройством.
Подробная информация о применении материалов и необходимом количестве точек соединения приведена на рисунках 10.7.3.1 и 10.7.3.2. При проектировании распределительного устройства, пожалуйста, принимайте во внимание примечания, приведенные в разделах 10.7.1 и 10.7.2.

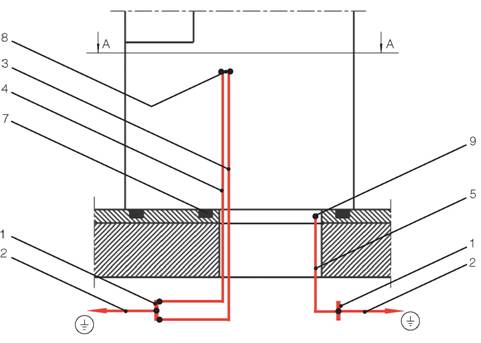

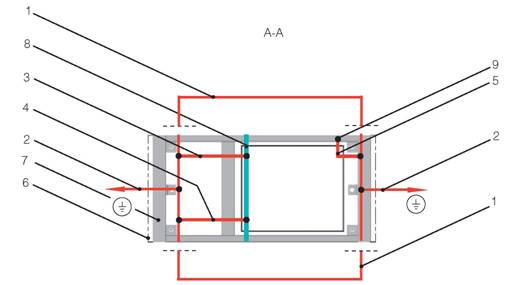

Условные обозначения на рисунках 10.7.3.1 и 10.7.3.2
Кольцо под распредустройством, материал ECuF30, сечение 80 мм x 5 мм
Несколько подключений от (1) к заземлению здания с расстояниями макс. 5 м, материал ECuF30, сечение 80 мм x 5 мм
Заземление со стойкостью к КЗ на обоих торцевых ячейках и по крайней мере на каждой третей ячейке: материал ECuF30, сечение: 30 мм x 8 мм
Низкоимпедансное заземление заземляющей шины в отсеке низкого напряжения каждой ячейки, материал: луженный медный жгут, сечение: 20 мм x 3 мм
Заземление напольной рамы (по меньшей мере каждой третьей напольной рамы), материал: гальванизированная стальная лента, поперечное сечение: 30 мм x 3.5 мм
Габаритный контур ячейки
Напольная рама
Главная заземляющая шина
Точка заземления на напольной раме
10.8 Вес ячеек
Таблица 10.8.1: Вес ячеек ZX0
| Варианты ячеек | Ширина ячейки [мм] | Номинальный ток [A] | Вес, максимум [кг] |
| Фидерная ячейка с выключателем | 400 | ...800 | 300 |
| 600 | ...1250 | 600 | |
| Фидерная ячейка с трехпозиционным выключателем нагрузки | 400 | ...800 | 225 |
| Фидерная ячейка с трехпозиционным выключателем нагрузки с предохранителями | 400 | ...800 | 280 |
| Ячейка секционного выключателя | 400 | ...800 | 390 |
| 600 | ...1250 | 600 | |
| Ячейка секционного разъединителя | 400 | ...800 | 335 |
| 600 | ...1250 | 550 | |
| Измерительная ячейка (с элегазовой изоляцией) | 400 | 300 | |
| Ячейка заземления сборной шины | 400 | 195 |
Для эксплуатации оборудования в нестандартных рабочих условиях могут потребоваться дополнительные технические решения. Наша группа конструкторов будет рада рассмотреть и осуществить Ваши технические предложения.
Нестандартные рабочие условия включают, в частности:
высота площадки > 1000 м над уровнем моря,
повышенная температура окружающего воздуха (максимальная температура > 40 °С и максимальная среднесуточная температура >35 °С (см. рисунок 11.1)
окружающий воздух загрязнен пылью, копотью, агрессивными или воспламеняющимися газами или солями.
Устойчивость к сейсмическим воздействиям
Ячейки испытаны на соответствие стандарту IEEE 6931 *. Климатические условия
При высокой влажности и/или резких температурных колебаниях необходимо устанавливать электрические нагреватели в отсеках низкого напряжения.
*Требуются дополнительные меры (по запросу)

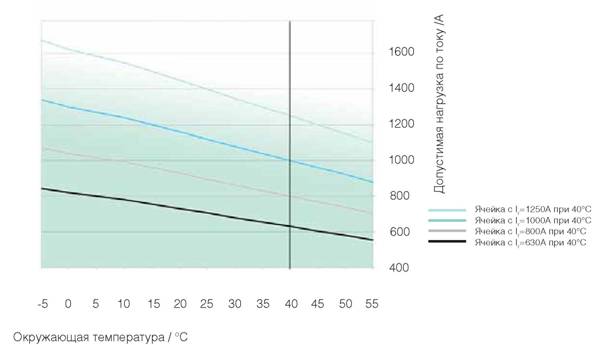

Рис. 11.1: Зависимость между температурой окружающего воздуха и допустимой нагрузкой по току
