8. Типы ячеек

Предлагаются следующие ячейки следующих типов:

Ячейки вводных и отходящих фидеров:

ячейка силового выключателя

ячейка с выключателем нагрузки

ячейка с выключателем нагрузки с предохранителями

Ячейки кабельных подключений

Секционные ячейки:

ячейка секционного выключателя

секционная ячейка с выключателем нагрузки

ячейка секционного разъединителя

Измерительные ячейки

Рисунок 7.15.1: Разгрузка давления в кабельный канал, ячейка 400 мм

Заказные варианты ячеек

Рисунок 7.15.3: Разгрузка давления в помещение РУ, ячейка 600 мм

Рисунок 7.15.2: Разгрузка давления в помещение РУ, ячейка 400 мм Рисунок 7.15.3: Разгрузка давления в помещение РУ, ячейка 600 мм

8.1 Фидерные ячейки

Рис. 8.1.1.4: Ячейка выключателя, 1250 А с трансформатором напряжения на кабеле (отсоединяемом при отсутствии напряжения) и трансформаторам напряжения штекерного типа на сборных шинах

8.1.1 Вводные и отходящие фидерные ячейки

Рис. 8.1.1.1: Линейная ячейка с выключателем, 800 А

Рис. 8.1.1.2: Линейная ячейка с выключателем, 800 А

Рис. 8.1.1.3: Ячейка выключателя, 1250 А с трансформатором напряжения на кабеле (отсоединяемом при отсутствии напряжения)

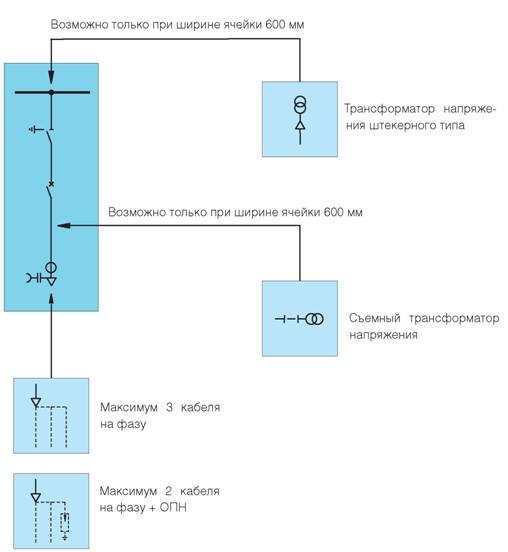

Таблица 8.1.1.1: Варианты для вводных и линейных ячеек

8.1.2 Линейные ячейки с трехпозиционным выключателем нагрузки

Рис. 8.1.2.1: Линейная ячейка с трехпозиционным выключателем нагрузки

Таблица 8.1.2.1: Варианты ячеек с трехпозиционным выключателем нагрузки

8.1.3 Линейные ячейки с трехпозиционным выключателем нагрузки с предохранителями

Рис. 8.1.3.1: Линейная ячейка с трехпозиционным выключателем нагрузки, максимум 80 А 21

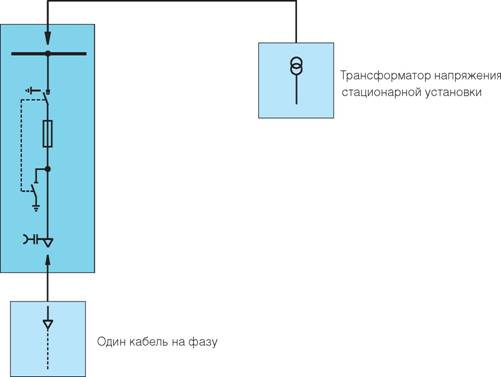

Таблица 8.1.3.1: Варианты ячеек с трехпозиционным выключателем нагрузки с предохранителями

Увеличенная высота 2100 мм для большего количества вторичного оборудования 2) См. таблицу 4.5.1-4.5.3: Выбор предохранителей

Fig. 8.1.4.2: Ячейка кабельного подключения 1250 А, ширина ячейки 600 мм

8.1.4 Ячейки кабельного подключения

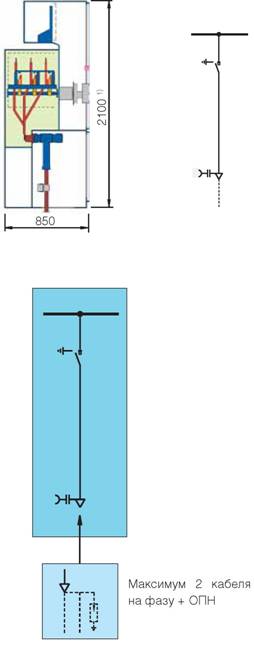

Рис. 8.1.4.1: Ячейка кабельного подключения 800 А, ширина ячейки 400 мм

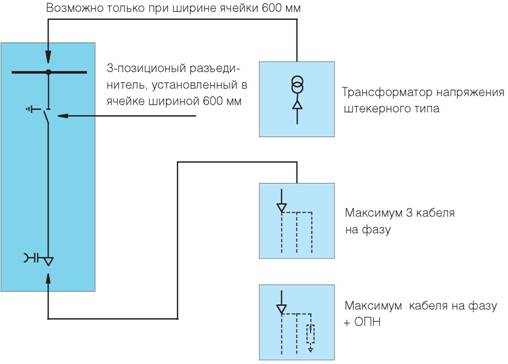

Таблица 8.1.4.1: Варианты ячеек кабельных подключений

8.2 Ячейки секционного выключателя и секционного разъединителя

Ячейки секционного выключателя и секционного разъединителя используются для секционирования шин.

Секционирование шин может интегрироваться в распределительное устройство. Соединения сборных шин выполняется посредством штекерных соединителей, таким образом газовые системы секционного выключателя и секционного разъединителя разделены.

Секционирование между системными блоками (между напротив стоящими секциями) реализуются с применением кабелей.

8.2.1 Секционирование в пределах блока распределительного устройства

Секционная ячейка может комплектоваться выключателем нагрузки или комбинацией выключателя с трехпозиционным разъединителем. Возможны различные опции установки трансформаторов тока и напряжения. Ячейка секционного разъединителя может включать трех- позиционный разъединитель, трансформатор тока или / и трансформатор напряжения.

Возможны варианты монтажа «секционный выключатель слева — секционный разъединитель справа» и наоборот.

Рис. 8.2.1.2: Ячейка секционного выключателя, 800 А

Рис. 8.2.1.1: Секционная ячейка с трехпозиционным выключателем нагрузки, 630 А

Рис. 8.2.1.3: Ячейка секционного выключателя, 1250 А, с трансформатором тока и трансформатором напряжения

Рис. 8.2.1.4: Ячейка секционного разъединителя, 800 А, с трансформатором тока и трансформатором напряжения

1) Увеличенная высота 2250 мм для большего количества вторичного оборудования

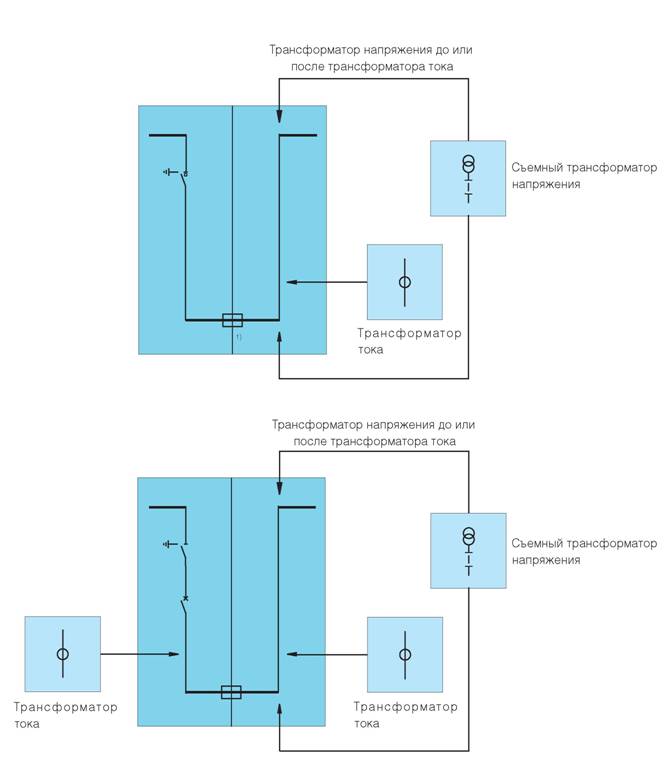

Таблица 8.2.1.1: Варианты ячеек секционного и разъединителя, ширина ячейки: 2 х 400 мм

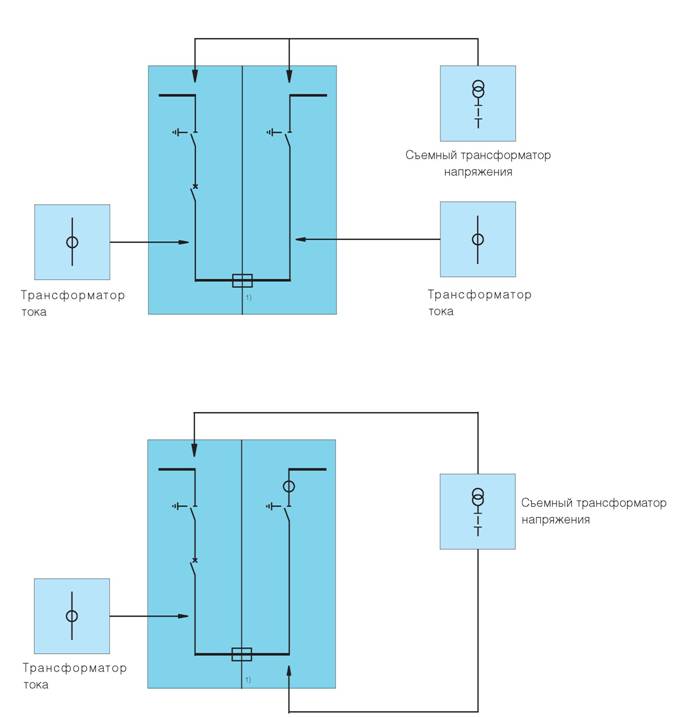

Таблица 8.2.1.2: Варианты ячеек секционного и разъединителя, ширина ячейки: 2 х 600 мм

Разделение газовых отсеков (штекерные разъемы сборных шин)

8.2.2 Секционирование (соединение двух блоков РУ)

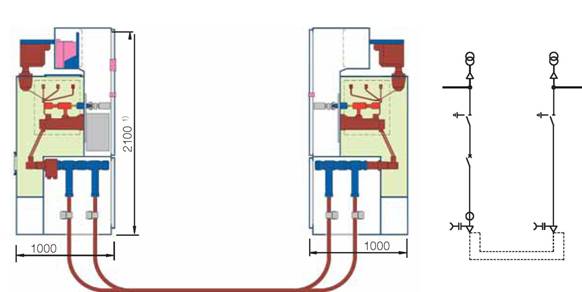

Рис. 8.2.2.1 Секционирование кабелем, пример конфигурации с силовым выключателем, трехпозиционный разъединитель с интегрированным трансформатором напряжения, 1250 А

Описание вариантов см. в Разделе 8.1

Измерительные ячейки

Измерительные ячейки комплектуются трансформаторами напряжения и/или трансформаторами тока. Возможна установка трансформатора напряжения до или после трансформатора тока. Трансформаторы напряжения могут быть съемного типа или фиксированной установки.

Рис.8.3.1: Измерительная ячейка, ток сборных шин 1250 А

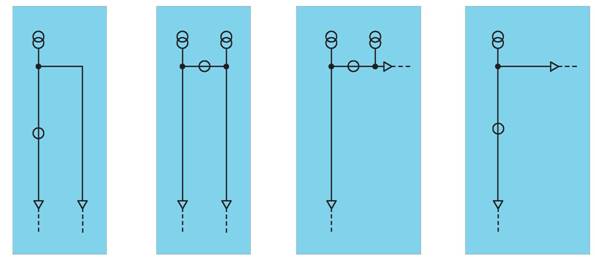

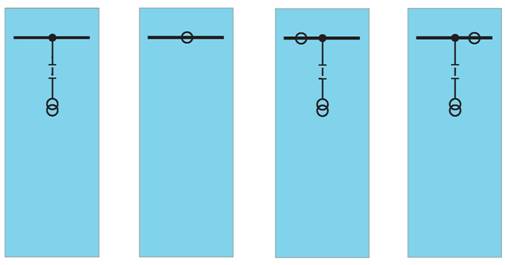

Таблица 8.3.1: Варианты измерительных ячеек

8.4 Измерительные ячейки с воздушной изоляцией

Измерительные ячейки с воздушной изоляцией пригодны для установки сертифицируемых измерительных преобразователей по DIN 42600 для коммерческого учета. Измерительные ячейки с воздушной изоляцией устанавливаются между двумя блоками ячеек и соединяются с ними посредством кабелей (максимум один кабель на фазу). Возможны следующие подключения:

двустороннее подключение снизу через любые соединительные ячейки

Таблица 8.3.1: Варианты измерительных ячеек

одностороннее подключение снизу через любую соединительную ячейку, второе подключение напрямую к сборной шине

8.5 Ячейка заземления сборной шины

Заземление сборной шины осуществляется посредством выключателя нагрузки.

Рис.8.5.1: Ячейка заземления сборной шины

Таблица 8.5.1: Варианты ячеек заземления сборной шины

8.6 Заказные конструкции ячеек

Варианты ячеек, описанные в разделах 8.1-8.5 представляют собой стандартные решения. Если при разработке Вашего распределительного устройства Вам нужны ячейки, отличные от приведенных в описании, пожалуйста, обратитесь в офис АВВ в Вашем регионе. Наша группа конструкторов будет рада рассмотреть и осуществить Ваши технические предложения.

Классификация по стойкости к внутреннему дуговому замыканию в соответствии с IEC 62271-200 может не быть возможной во всех случаях.

Рис. 8.6.2 Пример конструкции ячейки по заказу: Ячейка с дополнительным кабельным присоединением сбоку (вид сзади без кабельных адаптеров)

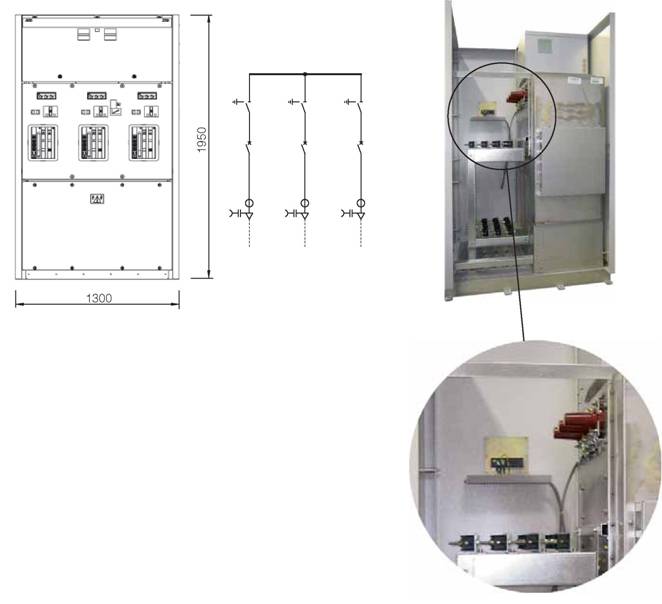

Рис. 8.6.1 Пример конструкции ячейки по заказу: Основной элемент кольцевой сети - 3 ячейки силового выключателя с общим газовым отсеком, низковольтным отсеком и кабельным отсеком (24 кВ, 25 кА, 630 А)
