4. Технические характеристики
4.1 Технические характеристики ячейки ZX0
| Номинальное напряжение / максимальное рабочее напряжение | U r | кВ | 10 / 12 | 15 / 17.5 | 20 / 24 |
| Номинальное испытательное напряжение промышленной частоты 1) | Ud | кВ | 28 | 38 | 50 |
| Номинальное испытательное напряжение полного грозового импульса 1) | U p | кВ | 75 | 95 | 125 |
| Номинальная частота 2) | fr | Гц | 50 | ||
| Номинальный ток сборных шин 3) | I r | A | ...1250 | ||
| Номинальный ток линии 3) | I | A | ...1250 | ||
| Ток термической стойкости | Ik | кА | ...25 | ||
| Ток электродинамической стойкости | I | кА | ...62.5 | ||
| Номинальная длительность тока короткого замыкания | tk | c | ...3 | ||
| Газоизоляционная система 4) 5) | |||||
| Уровень сигнализации для изоляции | pae | кПа 6) | 120 | ||
| Номинальное давление заполнения для изоляции | pre | кПа | 130 | ||
| Минимальный рабочий уровень давления 7) | кПа | 120 | |||
| Минимальное давление для переключения 7) | Ps Вт | кПа | 130 | ||
| Степень защиты высоковольтных отсеков | IP65 | ||
| Степень защиты низковольтного отсека 8) | IP4X | ||
| Окружающая температура, максимум | °C | +40 | |
| Окружающая температура, максимальная средняя за 24 часа 9) | °C | +35 | |
| Окружающая температура, минимум 10) | °C | -5 | |
| Высота установки над уровнем моря 11) | м | ...1000 |
Более высокие уровни по международным стандартам доступны по заказу
Номинальный ток для частоты 60 Гц по заказу Большие токи по заказу Изолирующий газ: SF6 (элегаз)
Все давления приводятся для нормального атмосферного давления при 20°С 100 кПа= 1 бар
Относится только к ячейке 3-позиционного выключателя нагрузки
IP2X для ячеек 3-позиционного выключателя нагрузки, IP3X для ячеек с выключателем и механическим управлением,
более высокая степень защиты оболочки по заказу
Более высокие температуры окружающей среды по заказу
Для ячейки без вторичного вспомогательного напряжения: -25°С
Большая высота установки по заказу
Классификация по стойкости к внутреннему дуговому короткому замыканию
IEC 62271-200 соответствует DIN EN 62271-200 и VDE 0671, раздел 200
В соответствии с IEC 62271-200, раздел А.5.2.1 (стр. 127), трехфазные замыкания в кабельном отсеке со штекерными соединителями обычно не возникают. «На практике это означает, что значение силы тока снижается ... приблизительно до 87% от установленной силы тока выдерживания внутренней дуги КЗ».
Ячейки проходят испытания по стойкости к внутреннему дуговому КЗ в соответствии с IEC 62271-200
Таблица 4.1.2: Классификация по стойкости распределительного устройства к внутреннему дуговому КЗ в соответствии с IEC 62271-200 1)
| Классификация по стойкости к внутреннему дуговому КЗ | Классификация по стойкости к внутреннему дуговому КЗ IEC AFL 25 кА 1 с |
| Номинальный кратковременный ток и длительность дуги в отсеке кабельных подключений | 0.87 x 25 кА 1 с 2) |

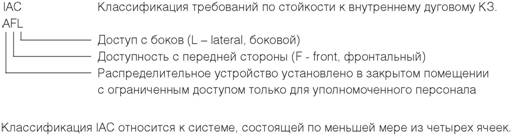

Ключ к таблице 4.1.2:
Время простоя для технического обслуживания согласно IEC 62271-200
Различные категории этого стандарта для простоев при обслуживании определяют возможность держать другие отсеки и/или ячейки под напряжением при открытом положении отсека главного контура.
Однако, газонаполненные отсеки не открываются, поскольку при этом они теряют свою функциональность. Это означает, что критерии потери времени на обслуживание недоступных для открывания отсеков отсутствуют.
Таблица 4.1.3: Время простоя для обслуживания распределительного устройства согласно IEC 62271-200
| Кабельные отсеки и прилегающие участки коробок | LSC2B |
| предохранителей | |
| Газовые отсеки | Газонаполненные отсеки не должны открываться при обслуживании, поэтому их классификация согласно LSC2B неприменима |
Класс разделительных перегородок по IEC 62271-200
Класс разделительных перегородок по IEC 62271-200 определяет тип перегородок между узлами под напряжением и открытыми для доступа узлами оборудования.
PM
Таблица 4.1.4: Класс разделения в соответствии IEC 62271-200
Класс разделения
Ключ к таблице 4.1.4:
PM: Металлические разделительные перегородки
Ячейки с классом разделительных перегородок PM имеют металлические заземленные перегородки между открытыми доступными отсеками и находящимися под напряжением деталями главного контура.
4.2 Технические характеристики выключателя
Таблица 4.2.1: Технические характеристики выключателя, применяемого в КРУ
| Номинальное напряжение / максимальное рабочее напряжение | Ur | кВ | 12 | 17.5 | 24 |
| Номинальное испытательное напряжение промышленной частоты* | Ud | кВ | 28 | 38 | 50 |
| Номинальное испытательное напряжение полного грозового импульса 1) | UP | кВ | 75 | 95 | 125 |
| Номинальная частота ** | fr | Гц | 50 | ||
| Номинальный рабочий ток*** | Ir | A | ...1250 | ||
| Номинальный ток отключения | Isc | кА | ...25 | ||
| Номинальный ток включения | Ima | кА | ...62.5 | ||
| Ток термической стойкости | Ik | кА | ...25 | ||
| Номинальная длительность тока короткого замыкания | tk | с | ...3 | ||
| Коммутационный цикл | О - 0,3 сек. - СО - 3 мин. - СО **** | ||||
| Время включения | tcl | мс | Около 60 | ||
| Собственное время отключения | t3 | мс | < 60 | ||
| Полное время отключения | tb | мс | < 75 | ||
| Номинальное напряжение питания вторичных цепей | В | 48, 60, 110, 220 ***** | |||
| Мощность, потребляемая приводом | Вт | 200 (500 при старте) | |||
| Мощность, потребляемая катушкой включения | Вт | Макс. 250 | |||
| Мощность, потребляемая катушкой отключения | Вт | Макс. 250 | |||
| Мощность, потребляемая блокировочным магнитом | Вт | 10 | |||
| Мощность, потребляемая расцепителем минимального напряжения | Вт | 5 | |||
*Более высокие уровни по международным стандартам по заказу
**Номинальный ток для частоты 60 Гц по заказу
***Более высокие номинальные токи по заказу
****Другие коммутационные циклы по заказу
*****Другие напряжения управления по заказу
Допустимое количество рабочих циклов камеры вакуумного выключателя
20 000 - 30 000 6) х Ir (Ir = номинальный рабочий ток)
50 х Isc (Isc = номинальный отключаемый ток короткого замыкания)
4.3 Технические характеристики трехпозиционного разъединителя
| Таблица 4.3.1: Технические характеристики трехпозиционного разъединителя | |||||
| Номинальное напряжение / максимальное рабочее напряжение | Ur | кВ | 12 | 17.5 | 24 |
| Номинальное выдерживаемое напряжение промышленной частоты на участке разрыва | кВ | 32 | 45 | 60 | |
| Номинальное выдерживаемое напряжение полного грозового импульса на участке разрыва | кВ | 85 | 110 | 145 | |
| Ток термической стойкости | Ik | кА | ...25 | ||
| Ток электродинамической стойкости | 'p | кА | ...62.5 | ||
| Номинальная длительность тока короткого замыкания | tk | s | ...3 | ||
| Номинальное напряжение питания вторичных цепей | Ua | В = | 48, 60, 110, 220 1) | ||
| Тип: UX0-MT | Тип: UX0-ST | ||||
| Номинальный рабочий ток 2) | A | ...800 | ...1250 | ||
| Мощность, потребляемая приводом | Вт | 200 | 120 | ||
| Время работы привода для замыкания или размыкания разъединителя 3) | с | 8 | 10 | ||
| Время работы привода для замыкания или размыкания заземлителя 3) | с | 8 | 10 | ||
4.4 Технические характеристики трехпозиционного выключателя нагрузки с или без предохранителей
Таблица 4.3.1: Технические характеристики трехпозиционного выключателя нагрузки с или без предохранителей
| Номинальное напряжение | U r | кВ | 12 | 17.5 | 24 |
| Номинальное выдерживаемое напряжение промышленной частоты на участке разрыва | кВ | 32 | 45 | 60 | |
| Номинальное выдерживаемое напряжение полного грозового импульса на участке разрыва | кВ | 85 | 110 | 145 | |
| Номинальный рабочий ток | ' r | A | ...630 | ||
| Номинальный ток отключения в основном активной нагрузки (cos ф = 0.7) | '1 | A | 630 | ||
| Номинальный ток отключения замкнутой кольцевой линии (cos ф = 0.3) | '2a | A | 630 | ||
| Номинальный ток отключения заряженной кабельной линии (cos ф = 0.2) | '4a | A | 50 | ||
| Номинальный ток отключения заряженной кабельной линии | '4a | A | 15 | ||
| Номинальный ток отключения заряженной линии | '4b A | 15 | |||
| Номинальный ток включения | 'ma | кА | 62.5 5) | ||
| Номинальный ток отключения замыкания на землю | '6a | A | 100 | ||
| Номинальный ток отключения заряженной кабельной линии при замыкании на землю | '6b | A | 50 | ||
| Ток термической стойкости в течении 3с | 'k | кА | 25 5) | ||
| Номинальное напряжение питания вторичных цепей4) | Ua | В = | 48, 60, 110, 220 1) | ||
| Мощность, потребляемая приводом | Вт | 240 | |||
| Время работы привода при включении или отключении разъединителя | с | < 3 | |||
| Время работы привода при включении или отключении разъединителя | с | < 3 |
Другие напряжения питания по заказу Более высокие номинальные токи по заказу При номинальном вторичном питании При использовании мото-привода
3-поцизионный разъединитель с предохранителями. См. спецификацию производителя для определения максимального допустимого сквозного тока предохранителей (отдельная брошюра АББ или спецификация Siba, 44534 Люнен, Германия)
4.5 Высоковольтные предохранители
Используются предохранители производства АББ - тип CEF и предохранители фирмы SIBA (44534 Люнен, Германия) длиной 442 мм и максимальным диаметром 67 мм. Более короткие предохранители оборудованы адаптером длины. Предохранители оснащены термозащитой. В приведенных ниже таблицах 4.5.1.1 - 4.5.1.2 представлены возможные вставки предохранителей для различных мощностей трансформатора. Вследствие монтажа предохранителей в коробку предохранителей внутри ячейки рабочий ток ограничен и составляет 60 % от номинального тока предохранителя.
4.5.1 Выбор предохранителей ABB, тип CEF
Таблица 4.5.1.1: Выбор предохранителей ABB, тип CEF
| Номинальное напряжение [кВ] | Мощность трансформатора [кВА] | Напряжение короткого замыкания трансформатора [%] | Номинальный ток трансформатора [А] | Номинальный ток предохранителя [А] |
| 10 ... 12 | 100 | 4 | 5.8 | 16 |
| 125 | 4 | 7.2 | 16 | |
| 160 | 4 | 9.2 | 20 | |
| 200 | 4 | 11.5 | 25 | |
| 250 | 4 | 14.4 | 31.5 | |
| 315 | 4 | 18.2 | 40 | |
| 400 | 4 | 23.1 | 40 | |
| 500 | 4 | 29.9 | 50 | |
| 630 | 4 | 36.4 | 63 | |
| 630 | 6 | 36.4 | 50 | |
| 800 | 6 | 46.2 | 63 | |
| 20 ... 24 | 100 | 4 | 2.9 | 10 |
| 125 | 4 | 3.6 | 10 | |
| 160 | 4 | 4.6 | 16 | |
| 200 | 4 | 5.8 | 16 | |
| 250 | 4 | 7.2 | 20 | |
| 315 | 4 | 9.1 | 20 | |
| 400 | 4 | 11.5 | 25 | |
| 500 | 4 | 14.4 | 31.5 | |
| 630 | 4 | 18.2 | 40 | |
| 630 | 6 | 18.2 | 31.5 | |
| 800 | 6 | 23.1 | 40 |
4.5.2 Выбор предохранителей Siba
Таблица 4.5.2.1: Выбор предохранителей Siba, напряжение до 12 кВ
| Номинальное напряжение [кВ] | Мощность трансформатора | Напряжение короткого замыкания трансформатора [%] | Номинальный ток трансформатора [A] | Номинальный ток Мин. [A] | предохранителя Макс. [A] |
| 6 ... 7.2 | 50 | 4 | 4.8 | 16 | 16 |
| 75 | 4 | 7.2 | 16 | 20 | |
| 100 | 4 | 9.6 | 20 | 25 | |
| 125 | 4 | 12 | 20 | 31.5 | |
| 160 | 4 | 15.4 | 31.5 | 40 | |
| 200 | 4 | 19.2 | 40 | 50 | |
| 250 | 4 | 24.1 | 40 | 63 | |
| 315 | 4 | 30.3 | 50 | 63 | |
| 400 | 4 | 38.5 | 63 | 63 | |
| 400 | 6 | 38.5 | 63 | 80 SSK | |
| 10 ... 12 | 50 | 4 | 2.9 | 10 | 10 |
| 75 | 4 | 4.3 | 10 | 10 | |
| 100 | 4 | 5.8 | 16 | 16 | |
| 125 | 4 | 7.2 | 16 | 20 | |
| 160 | 4 | 9.2 | 20 | 25 | |
| 200 | 4 | 11.5 | 20 | 31.5 | |
| 250 | 4 | 14.4 | 25 | 40 | |
| 315 | 4 | 18.2 | 31.5 | 50 | |
| 400 | 4 | 23.1 | 40 | 50 | |
| 400 | 6 | 23.1 | 40 | 40 | |
| 500 | 4 | 28.9 | 50 | 63 | |
| 500 | 6 | 28.9 | 50 | 63 SSK | |
| 630 | 4 | 36.4 | 63 | 80 SSK | |
| 630 | 6 | 36.4 | 63 | 80 SSK | |
| 800 | 6 | 46.2 | 80 SSK | 80 SSK | |
| Номинальное напряжение [кВ] | Мощность трансформатора [кВА] | Напряжение короткого замыкания трансформатора [%] | Номинальный ток трансформатора [А] | Номинальный ток Мин. [А] | предохранителя Макс. [А] |
| 13.8 | 75 | 4 | 3.1 | 10 | 10 |
| 100 | 4 | 4.2 | 10 | 10 | |
| 125 | 4 | 5.2 | 16 | 16 | |
| 160 | 4 | 6.7 | 16 | 20 | |
| 200 | 4 | 8.4 | 20 | 20 | |
| 250 | 4 | 10.5 | 20 | 25 | |
| 315 | 4 | 13.2 | 25 | 31.5 | |
| 400 | 4 | 16.7 | 31.5 | 40 | |
| 400 | 6 | 16.7 | 31.5 | 31.5 | |
| 500 | 4 | 20.9 | 40 | 50 | |
| 500 | 6 | 20.9 | 40 | 40 | |
| 630 | 4 | 26.4 | 50 | 63 | |
| 630 | 6 | 26.4 | 50 | 50 | |
| 800 | 6 | 33.5 | 63 SSK | 63 SSK | |
| 1000 | 6 | 41.8 | 80 SSK | 80 SSK | |
| 15 ... 17.5 | 75 | 4 | 2.9 | 10 | 10 |
| 100 | 4 | 3.8 | 10 | 10 | |
| 125 | 4 | 4.8 | 16 | 16 | |
| 160 | 4 | 6.2 | 16 | 16 | |
| 200 | 4 | 7.7 | 20 | 20 | |
| 250 | 4 | 9.6 | 20 | 25 | |
| 315 | 4 | 12.1 | 20 | 31.5 | |
| 400 | 4 | 15.4 | 31.5 | 40 | |
| 400 | 6 | 15.4 | 31.5 | 31.5 | |
| 500 | 4 | 19.2 | 40 | 50 | |
| 500 | 6 | 19.2 | 40 | 40 | |
| 630 | 4 | 24.2 | 40 | 63 | |
| 630 | 6 | 24.2 | 40 | 40 | |
| 800 | 6 | 30.8 | 50 | 63 SSK | |
| 1000 | 6 | 38.5 | 63 | 80 SSK | |
| 24 | 100 | 4 | 2.9 | 10 | 10 |
| 125 | 4 | 3.6 | 10 | 10 | |
| 160 | 4 | 4.6 | 10 | 16 | |
| 200 | 4 | 5.8 | 16 | 16 | |
| 250 | 4 | 7.2 | 16 | 20 | |
| 315 | 4 | 9.1 | 20 | 25 | |
| 400 | 4 | 11.5 | 20 | 31.5 | |
| 400 | 6 | 11.5 | 20 | 20 | |
| 500 | 4 | 14.4 | 25 | 40 | |
| 500 | 6 | 14.4 | 25 | 25 | |
| 630 | 4 | 18.2 | 31.5 | 50 | |
| 630 | 6 | 18.2 | 31.5 | 31.5 | |
| 800 | 6 | 23.1 | 40 | 40 | |
| 1000 | 6 | 28.9 | 50 | 63 SSK |
