7.12 Волноводная технология

Волновод является новой опциональной коммуникационной средой для распределительных устройств среднего напряжения, которая поддерживает международный стандарт связи IEC 61850. Пустотелая секция проводника используется в качестве передающей среды вместо медного или оптоволоконного кабеля. Алюминиевая трубка прямоугольного сечения вставляется во все низковольтные отсеки ячеек среднего напряжения, формируя непрерывный волновод вдоль системы распределительного устройства. Электрическое подключение устройств защиты и управления к пустотелому проводнику осуществляется посредством волноводной точки доступа WGA631. Она преобразует выходные сигналы устройств защиты и управления в радиосигналы, которые затем передаются в соответствующую часть волновода посредством коаксиального кабеля и зонда. Волноводная точка доступа обеспечивает интерфейс для подключения до трех устройств защиты или управления.

Точка доступа WGA631 может быть размещена непосредственно среди проводных соединений или прямо подсоединяться к устройству защиты в низковольтном отсеке. В силу своей конструкции волноводная коммуникация невосприимчива к электромагнитным помехам. Так как радиосигнал передается исключительно в пределах волновода, система передачи сигнала является замкнутой. Сигнал не может восприниматься другими системами и другие системы не влияют на него. Ослабление в волноводе очень мало и составляет около 2 дБ на километр.

Для тестирования системы связи на заводе-изготовителе ячейки устанавливаются в ряд, чтобы образовать длинную волноводную связь вдоль распределительного устройства. В отличие от медных или оптоволоконных соединений, во время транспортировки на площадку коммуникационные линии не требуют рассоединения. Связь устанавливается автоматически на площадке при установке ячеек.

Станция системы измерений и управлении

WGA 631 Волновод WGA 631

Устройство защиты/ Устройство управления

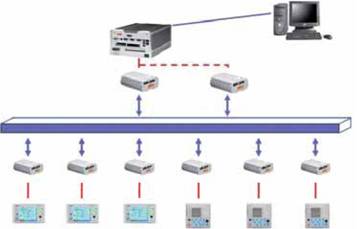

Рис. 7.12.1. Волноводная технология в качестве коммуникационной среды для распределительных устройств среднего напряжения

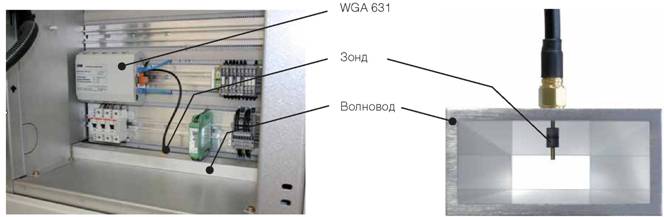

Рис. 7.12.2: WGA631 в низковольтном отсеке ячейки
