6. Принципиальная конструкция ячеек

Рисунок 6.1: Линейная ячейка на 800 А с выключателем нагрузки

(пример конфигурации)

Рисунок 6.2: Линейная ячейка на 1250 А с силовым выключателем

(пример конфигурации)

Модульная структура

Каждая фидерная кабельная ячейка состоит из газонаполненного модуля ячейки (A), отсека кабельных подключений (B) и аппаратного шкафа (C). Распределительная ячейка оснащена декомпрессионной камерой (D).

Принцип блочной конструкции

Несколько модулей ячеек (от 2 до 6) образуют газовую камеру, содержащую все высоковольтные компоненты. Боковые стенки такого блока имеют разъемы сборных шин, если секция выходит за пределы блока.

Каждый блок оснащен декомпрессионным устройством, датчиком плотности (датчиком давления с температурной компенсацией) или манометром и наполнительным клапаном. Максимальная ширина блока распределительных ячеек составляет 2,40 м.

Комплектное распределительное устройство может состоять из нескольких блоков распределительных ячеек (рис. 6.3). Сборные шины блоков распределительных ячеек соединяются друг с другом на месте установки посредством штекерных соединений сборных шин без каких-либо газовых работ.

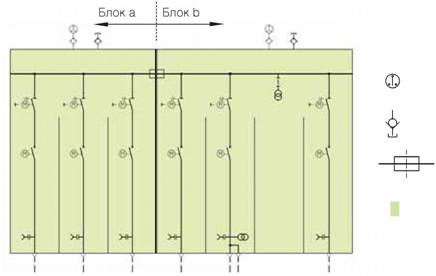

Рисунок 6.3: Схема наполнения элегазом распределительного устройства ZX0, состоящего из 2 блоков, в общем из семи ячеек (пример конфигурации)

Обозначения Датчик плотности Наполнительный клапан Газовое секционирование (штекерные разъемы сборных шин) Элегаз

Модуль ячейки (А)

Модуль ячейки содержит все высоковольтные компоненты, т.е. коммутационные аппараты, сборные шины, штекерные разъемы трансформаторов напряжения и наружные конусные разъемы для подключения высоковольтных кабелей. В боковой стенке модулей ячейки расположены проходные изоляторы сборных шин. Трансформаторы тока и напряжения находятся вне модулей ячейки.

Декомпрессионный диск (1.13) модуля ячейки может быть расположен в нижнем листе (ширина ячейки 400 мм) или в задней стенке корпуса (ширина ячейки 600 мм).

Уплотнения компонентов представляют собой кольца круглого сечения, неподверженные воздействию ультрафиолетового излучения.

В блоке, состоящем из нескольких ячеек газовые системы модулей ячеек соединены между собой.

Могут использоваться 3-позиционные разъединители, силовые выключатели с 3-позиционными разъединителями, выключатели нагрузки, выключатели нагрузки с предохранителями.

Модуль ячейки с выключателем и 3-позиционным разъединителем (рис. 6.4 и 6.5)

Силовой выключатель и трехпозиционный разъединитель смонтированы на общей монтажной плите. Высоковольтные компоненты коммутационных аппаратов находятся внутри модуля, а приводы - снаружи газовой камеры с удобным доступом.

Модуль ячейки с трехпозиционным выключателем нагрузки с опциональными предохранителями (рис. 6.6 и 6.7)

Высоковольтные компоненты коммутационных аппаратов находятся внутри модуля, а приводы - снаружи газовой камеры с удобным доступом. Опциональные предохранители могут быть заменены без газовых работ.

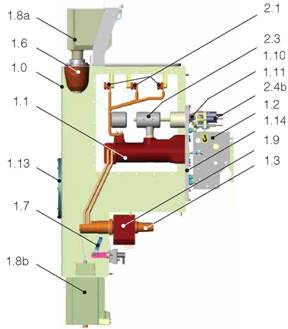

Рисунок 6.4: Модуль ячейки с выключателем, 800 А, ширина ячейки

400 мм

Рисунок 6.5: Модуль ячейки с выключателем, 1250 А, ширина ячейки

600 мм

Модуль ячейки (корпус)

Полюс выключателя

Привод выключателя

Внешний конус

Разъем для трансформатора напряжения

Разъединитель трансформатора напряжения

1.8a ТН, штекерного типа

1.8b ТН, фиксированной установки

Трансформатор тока

Датчик плотности

Рисунок 6.6: Модуль ячейки с выключателем нагрузки, 630 А

1.0	Модуль ячейки (корпус)	1.16	Привод 3-позиционного выключателя
1.3	Внешний конусный вывод		нагрузки
1.10	Датчик плотности	1.17	Коробка предохранителей
1.11	Наполнительный клапан	1.18	Заземлитель
1.13	Диск разгрузки давления	2.1	Система сборных шин
1.15	3-позиционный выключатель
	нагрузки	зеленый	Элегаз

Отсек кабельных подключений (B) и декомпрессионная камера (D)

Отсек кабельных подключений и декомпрессионная камера (рис. 6.8 и 6.9) представляют собой опорный каркас из гальванизированных стальных листов для распределительной ячейки. Опорный каркас может состоять из нескольких ячеек, причем отсеки кабельных подключений двух соседних распределительных ячеек изолированы друг от друга листовой перегородкой.

Отсек кабельных подключений содержит главную заземляющую шину (3.5), высоковольтные кабели (3.2) с смонтированными кабельными адаптерами (3.1) и кабельными крепежами (3.3), трансформаторы тока (1.9), опциональные ограничители перенапряжений и механизм разъединителя трансформатора напряжения.

Передняя панель отсека кабельных подключений опционально блокируется, вследствие чего доступ к отсеку кабельных подключений возможен только при заземленном кабеле.

Разгрузка давления в маловероятном случае внутреннего дугового замыкания в отсеке кабельных подключений или в модуле ячейки может осуществляться через декомпрессионную камеру (4.0) назад в помещение распределительного устройства или вниз в кабельный колодец. Отсек кабельных подключений может быть отделен от кабельного колодца посредством секционированных нижних листов в зоне кабелей. Отсек кабельных подключений безопасен для прикосновения.

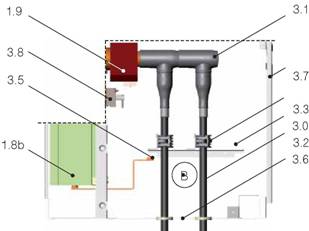

Рисунок 6.8: Отсек кабельных подключений (B) и декомпрессионная камера (D), пример конфигурации с фиксированным трансформатором напряжения с разъединителем, 2 кабеля на фазу

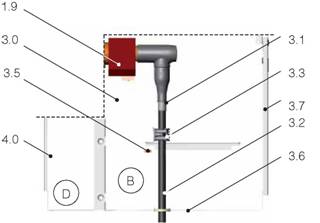

Рисунок 6.9: Отсек кабельных подключений (B) и декомпрессионная камера (D), пример конфигурации с одним кабелем на фазу

1.8b Трансформатор напряжения фиксирован-

ой установки

1.9 Трансформаторы тока

Отсек кабельных подключений (B)

Кабельный адаптер

Кабель

Кабельный крепеж

Главная заземляющая шина

Напольная плита (опция)

Крышка

Механизм разъединителя ТН (опция)

4.0 Декомпрессионный канал

Низковольтный отсек (С)

Привод силового выключателя (1.2), привод трехпозиционного разъединителя (2.5) или привод трехпозиционного выключателя нагрузки, а также датчики контроля плотности элегаза в газовых камерах (1.10), защитные устройства и другие вторичные приборы находятся в низковольтном отсеке.

Ввод для внешних вторичных кабелей (6.5) находится в верхней крышке отсека кабельных подключений. При необходимости завода большого количества вторичных кабелей может поставляться низковольтный отсек на 150 мм выше. В этом случае высота ячейки составит 2250 мм.

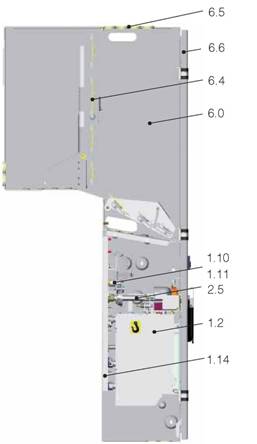

Рисунок 6.10: Низковольтный отсек

1.2Привод выключателя

Датчик плотности элегаза

Наполнительный клапан

1.14 Монтажная плата выключателя

2.5Привод 3-позиционного разъединителя

6.0Низковольтный отсек

Секция вторичных подключений

Ввод вторичных кабелей

Дверь низковольтного отсека
