7.10 Устройства измерения напряжения и тока

Областями применения устройств измерения напряжения и тока являются:

Защита

Измерение

Учет потребления

Рисунок 7.10.1.1: Трансформатор тока с кольцевым сердечником

7.10.1 Трансформаторы тока с кольцевыми сердечниками

Трансформаторы тока с кольцевыми сердечниками используются для измерения на фидерных присоединениях. Они устанавливаются вне газовых отсеках на наружных конических выводах.

Обмотка трансформатора с кольцевым сердечником находится в оболочке из эпоксидной смолы. Сечение соединительных проводов равно 2.5 мм² (большие сечения по заказу). Возможные технические характеристики приведены в таблице ниже.

Таблица 7.10.1.1: Технические характеристики трансформаторов тока с кольцевыми сердечниками

Тип трансформатора тока				1		2
Номинальное напряжение		Ur	кВ	0.72		0.72
Номинальное испытательное напряжение промышленной частоты		Ud	кВ	3		3
Номинальная частота		f r	Гц	50 / 60
Ток термической стойкости		therm		25 кА - 3 с
Ток электродинамической стойкости			кА	62.5
Ширина ячейки			мм	400		600
Номинальный ток первичной обмотки Ir			A	...800		...1250
Номинальный ток вторичной обмотки			A		1 или 5
Максимальное кол-во сердечников				1		2
Данные по сердечнику
Измерительные сердечники	Мощность		ВА	-		2,5 до 15
	Класс			-		0.2 / 0.5 / 1
	Мощность		ВА	1 до 10		2.5 до 15
Защитные сердечники	Класс			5Р, 10Р
	Номинальная предельная .кратность			10, 20

В зависимости от номинального тока первичной обмотки.

7.10.2 Трансформаторы напряжения

Трансформаторы напряжения всегда располагаются вне газовых отсеков. Они могут быть штекерного типа (типоразмер штекера 2 в соответствии с DIN 47637 и EN 50181) или фиксированной установки. Штекерные трансформаторы напряжения могут демонтироваться для испытательных целей. Трансформаторы напряжения фиксированной установки могут устанавливаться с разъединителем. Возможные электротехнические характеристики приведены в таблице ниже.

Рисунок 7.10.2.1: Трансформатор напряжения штекерного типа

Рисунок 7.10.2.1: Трансформатор напряжения фиксированной установки

Таблица 7.10.2.1: Технические характеристики трансформаторов напряжения

Тип трансформатора напряжения	Макси- мальная мощность	Класс	Номи- нальное вторичное напряжение измери- тельной обмотке	Номинальное вторичное напряжение обмотки напряжения нулевой последо- вательности	Номинальный ток термической стойкости в обмотке измерения с номинальным коэффициентом напряжения 1,2 / постоянно	Номинальный длительный ток термической стойкости обмотки напряжения нулевой последовательности с номинальным коэффициентом напряжения 1,9 / 8 ч
	[ВА]		[В]	[В]	[А]	[А]
штекерного	15	0.2	100 / V3 110 / V3	100 / 3 110 / 3
	45	0.5			4	4
типа	90	1
фиксирован-	20	0.2	100 / V3 110 / V3	100 / 3 110 / 3
ной	50	0.5			6	6
установки	100	1

Таблица 7.10.2.2: Номинальное выдерживаемое напряжение промышленной частоты

Номинальное напряжение	Номинальное выдерживаемое напряжение промышленной частоты (1 мин.)
[кВ]	[кВ]
< 6	5 x U r
6 - 12	28
> 12 - 17.5	38
> 17.5 - 24	50

7.11 Терминалы защиты и управления

Компания АВВ предлагает соответствующие решения для защиты и автоматизации для всех сфер применения.

В таблице 7.11.1 ниже приведен обзор наиболее важных устройств защиты с указанием сфер их применения. Также Вы можете обратиться за консультацией к уполномоченным представителям АВВ.

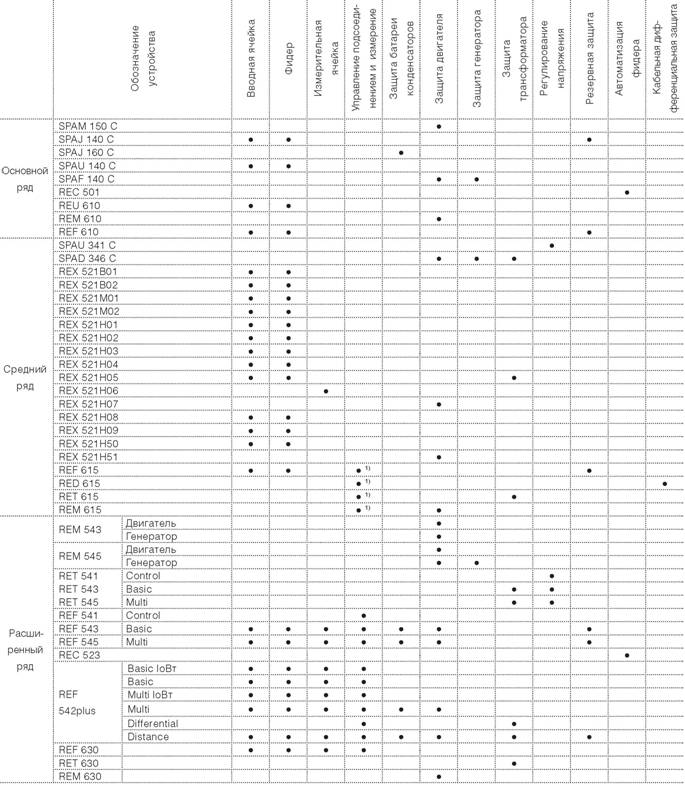

Таблица 7.11.1: Области применения устройств защиты и управления

Управление выключателем возможно
