Рисунок 7.3.1: 3-позиционный выключатель нагрузки во включенном положении разъединителя

7.3 Трезпозиционный выключатель нагрузки

Трехпозиционные выключатели нагрузки представляют собой комбинацию выключателя нагрузки и заземлителя с включающей способностью. Три положения переключения соединение, разъединение, заземление - задаются механической конструкцией переключателя. Тем самым, одновременные положения соединения и заземления исключены.

Выключатель нагрузки может иметь механический или ручной привод. Ручное аварийное управление всегда возможно. Функция переключателя заземления всегда задействуется вручную.

Опциональное вторичное оборудование привода приведено в таблице 7.3.1.

Таблица 7.3.1: Опции вторичного оборудования для привода 3-позиционного выключателя нагрузки

Используются трехпозиционные выключатели нагрузки ножевого типа. Коммутационные элементы (1)трехпозиционого разъединителя находятся в элегазовом модуле ячейки На разъединительном контакте (2) трехпозиционного выключателя нагрузки имеется дугогасительное устройство (3). Она состоит из охлаждающих пластин, которые делят дугу на отдельные, последовательно соединенные между собой короткие дуги. Восстановление прочности контактного промежутка после гашения дуги во время прохождения тока через ноль достигается за счет охлаждения дуги.

Приводной блок расположен в низковольтном отсеке, что обеспечивает свободный доступ к нему. Привод выключателя выполнен в виде пружинного аккумулятора. Тем самым, скорость переключения не зависит от работы привода.

7.4 Трехпозиционные выключатели нагрузки с предохранителем

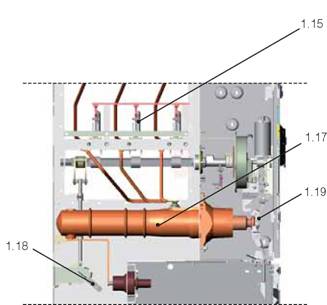

Рисунок 7.4.1: 3-позиционный выключатель нагрузки с предохранителями (см. также Рисунок 6.7)

Трехпозиционные выключатели нагрузки представляют собой комбинацию выключателя нагрузки (1.15), заземлителя с включающей способностью, высоковольтного быстродействующего предохранителя и кабельного заземлителя. Конструкция аналогична трехпозиционному выключателю нагрузки (раздел 7.3).

Предохранители находятся в коробке предохранителей (1.17) под выключателем нагрузки в воздушной среде при атмосферном давлении. Расположенный перед изолированными ручками предохранителя предохранительный щиток (1.19) при незаземленной линии блокирован. Это обеспечивает возможность замены сработавшего предохранителя только если линия заземлена.

За счет дополнительного кабельного заземлителя сработавший предохранитель заземлен также со стороны кабеля. Кабельный заземлитель срабатывает вынужденно при задействовании переключателя заземления трехпозиционного выключателя нагрузки.

Опциональное вторичное оборудование привода приведено в таблице 7.4.1.

Таблица 7.4.1: Опции вторичного оборудования для привода 3-позиционного выключателя нагрузки с предохранителями
