Двухцепная угловая анкерная опора УА12 ПУА8
Смотри ещё по двухцепным железобетонным опорам:
1. Двухцепная промежуточная опора П12 Двухцепная переходная промежуточная опора ПП8
2. Двухцепная угловая промежуточная опора УП12
3. Двухцепная анкерная (концевая) опора А12 Двухцепная переходная анкерная (концевая) опора ПА8
4. Двухцепная угловая анкерная опора УА12 Двухцепная переходная угловая анкерная опора ПУА8

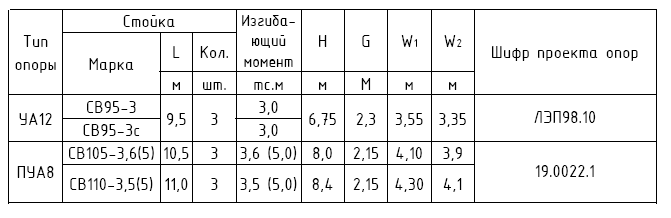

ДВУХЦЕПНЫЕ УГЛОВЫЕ АНКЕРНЫЕ ОПОРЫ УА12, ПУА8

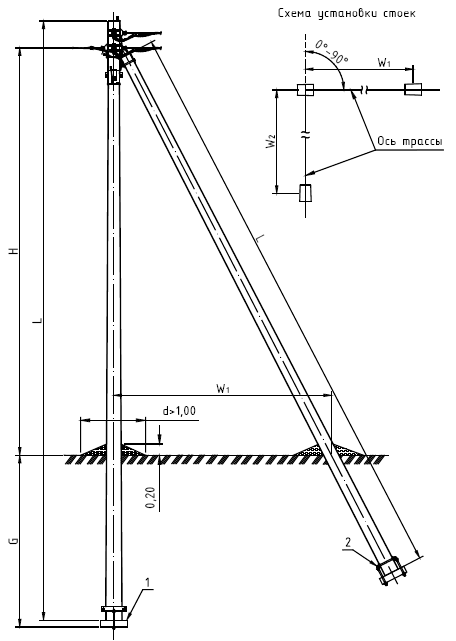

Схема расположения

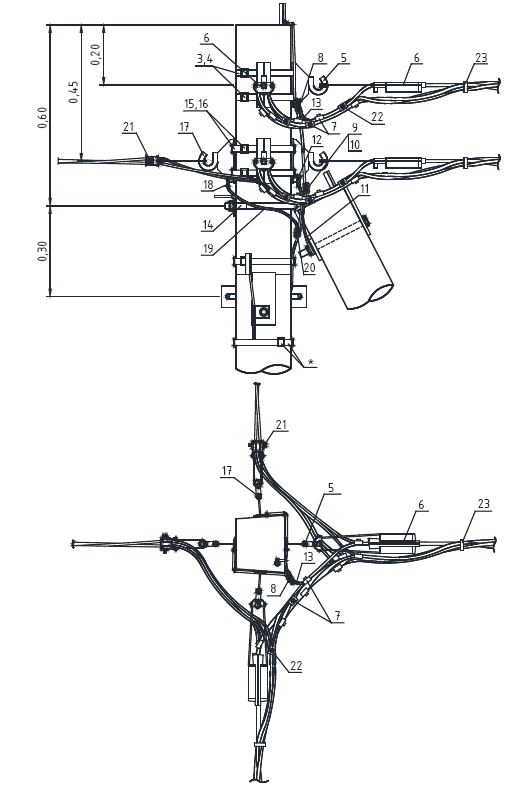

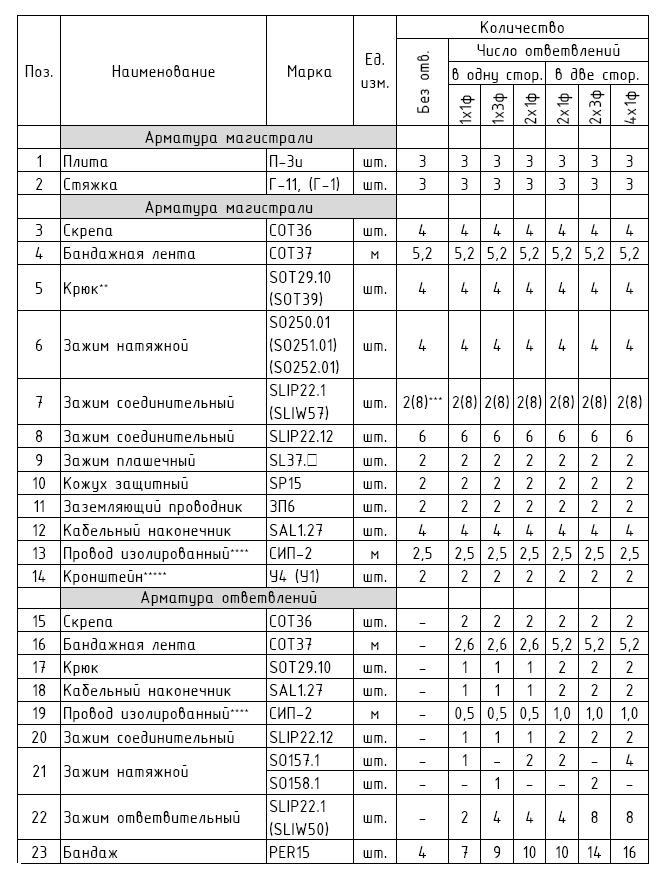

Линейная арматура
* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.
* Конструкции банных опор изменены, в частности цепи ВЛИ расположены в одной вертикальной плоскости одна над другой. Данное изменение конструкции сделано с целью устранения поперечного тяжения анкерных крюков, которое присутствует в конструкции опор УА12 и ПУА8.
** Верхний и нижний бандаж выполняется в два витка.
*** В скобках указано количество элементов, которые могут потребоваться при определенных условиях.
**** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п. 1.7.126 ПУЭ 7 издания.
***** Кронштейн У4 для стоек СВ95 и СВ110, кронштейн У1 для стоек СВ105.
