Анкерная (концевая) опора A11 ПА7

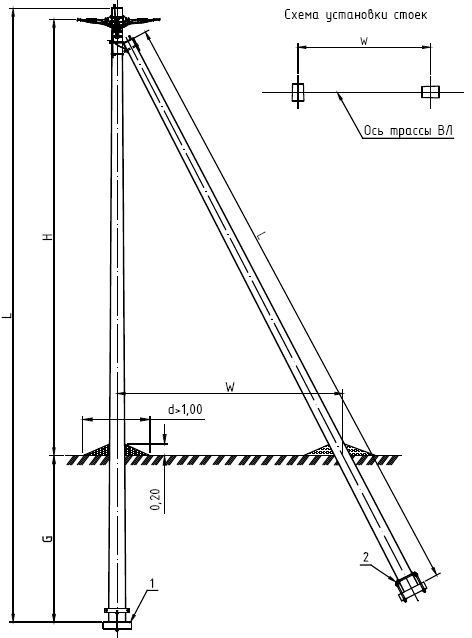

Схема расположения опоры A11, ПА7

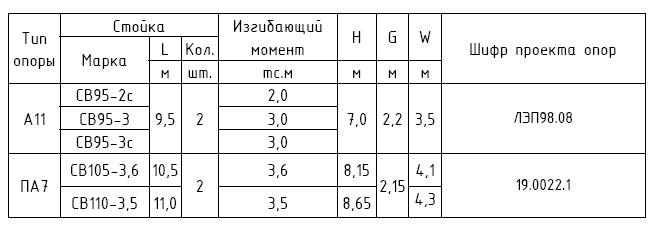

Характеристики опор A11 и ПА7

Tun опоры	Стойка			Изгибающий момент	Н	б	W	Шифр проекта опор
	Марка	L	Кол.
		м	шт.	тс.м	м	м	м
A11	СВ95-2с	9,5	2	2,0	7,0	2,2	3,5	ЛЭП98.08
	СВ95-3			3,0
	СВ95-Зс			3,0
ПА7	СВ105-3.6	10,5	2	3,6	8,15	2.15	4,1	19.0022.1
	СВ110-3.5	11,0		3,5	8,65		4,3
Таблица содержит технические характеристики опор ЛЭП A11 и ПА7, включая типы стоек, их длину, количество, изгибающие моменты и другие параметры.

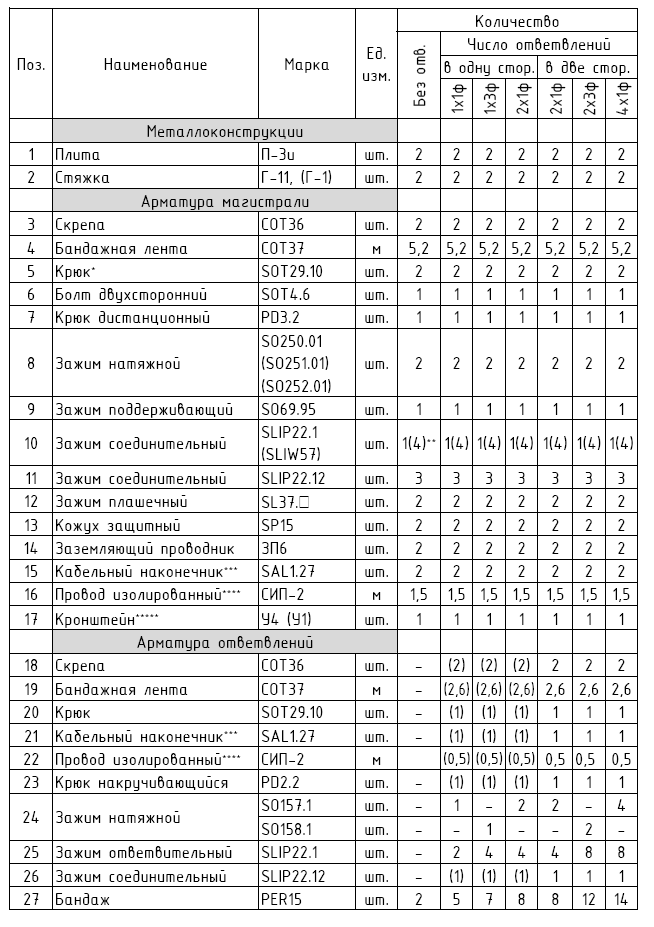

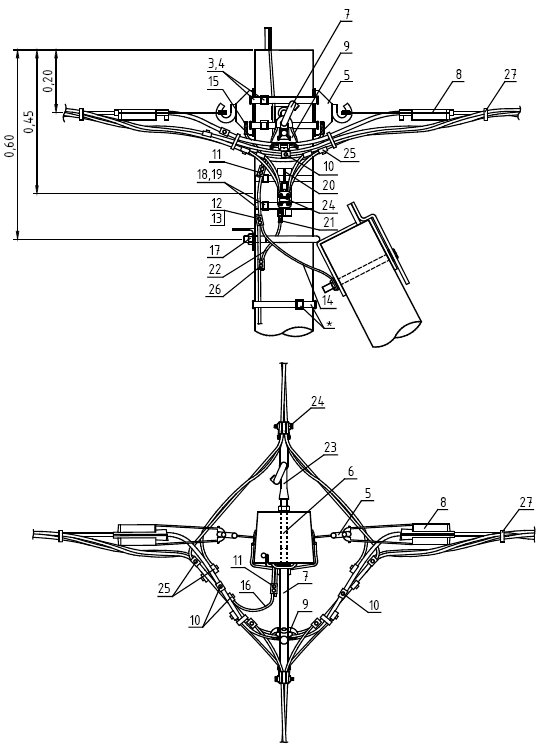

Линейная арматура (вариант 1)

* Фиксацию заземляющего спуска к стойке возможно выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.
** В скобках указано количество элементов, которые могут потребоваться при определенных условиях.
*** Крепежные элементы (болты, шайбы) для крепления наконечника к крюку SOT29.10 в спецификации не указаны.
**** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.
***** Кронштейн У4 для стоек СВ95 и СВ110, кронштейн У1 для стоек СВ105.

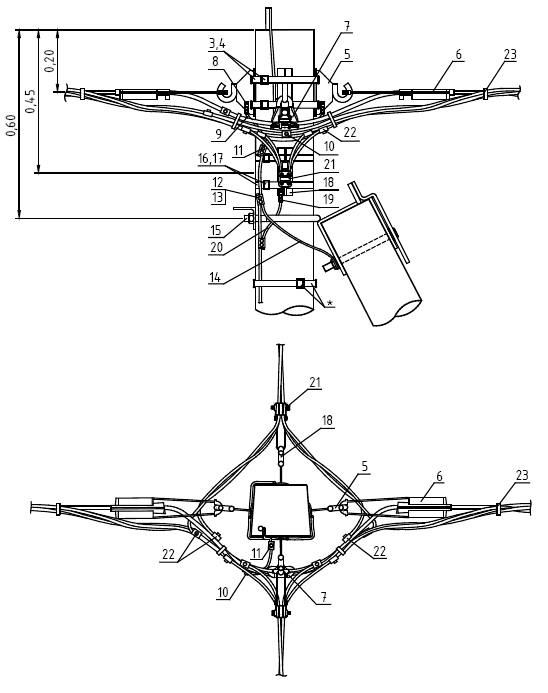

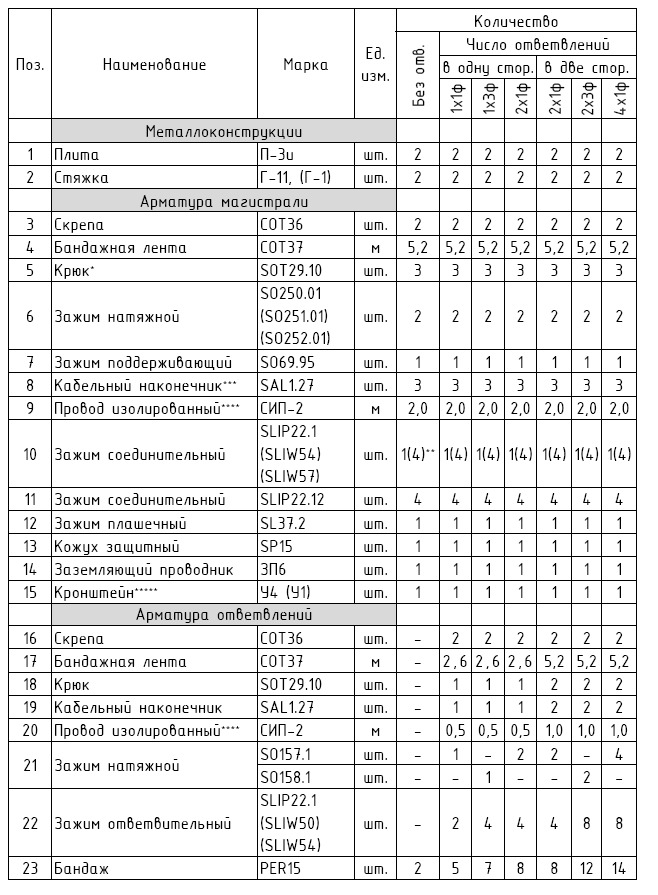

Линейная арматура (вариант 2)

* Фиксацию заземляющего спуска к стойке возможно выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.
** В скобках указано количество элементов, которые могут потребоваться при определенных условиях.
*** Крепежные элементы (болты, шайбы) для крепления наконечника к крюку SOT29.10 в спецификации не указаны.
**** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.
***** Кронштейн У4 для стоек СВ95 и СВ110, кронштейн У1 для стоек СВ105.к СВ105.
