АНКЕРНЫЕ ОТВЕТВИТЕЛЬНЫЕ ОПОРЫ АОП, ПОА7

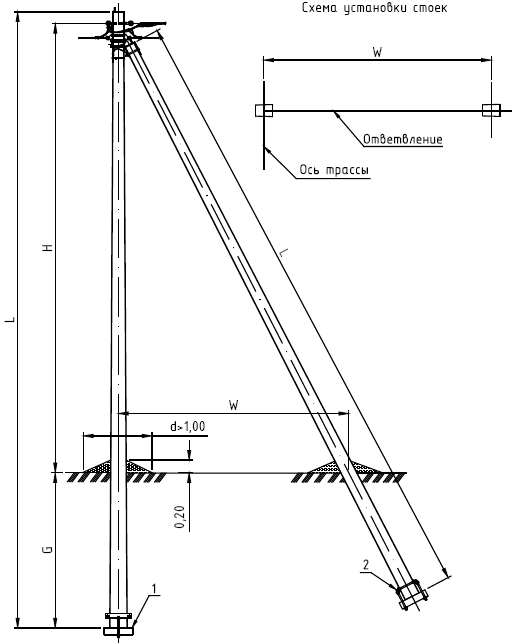

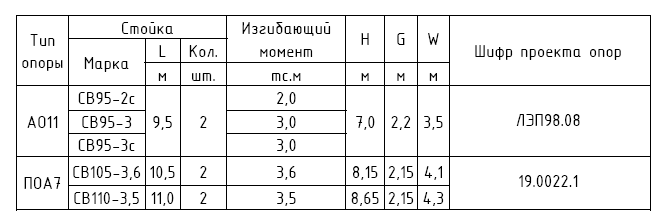

Схема расположения

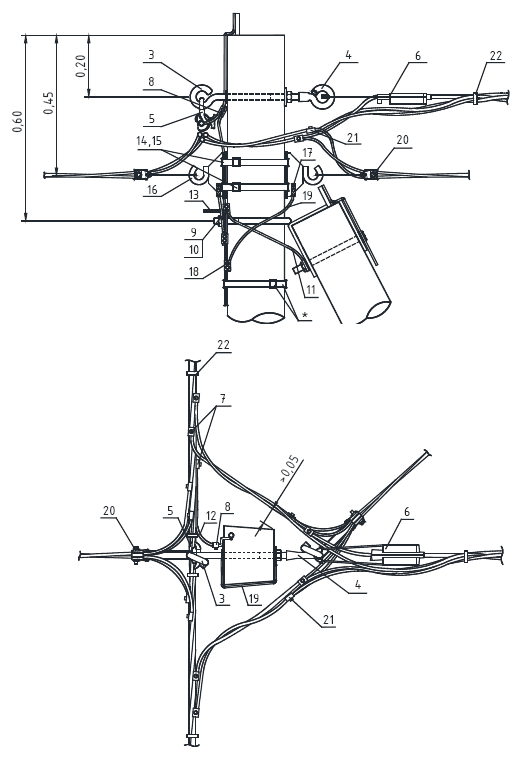

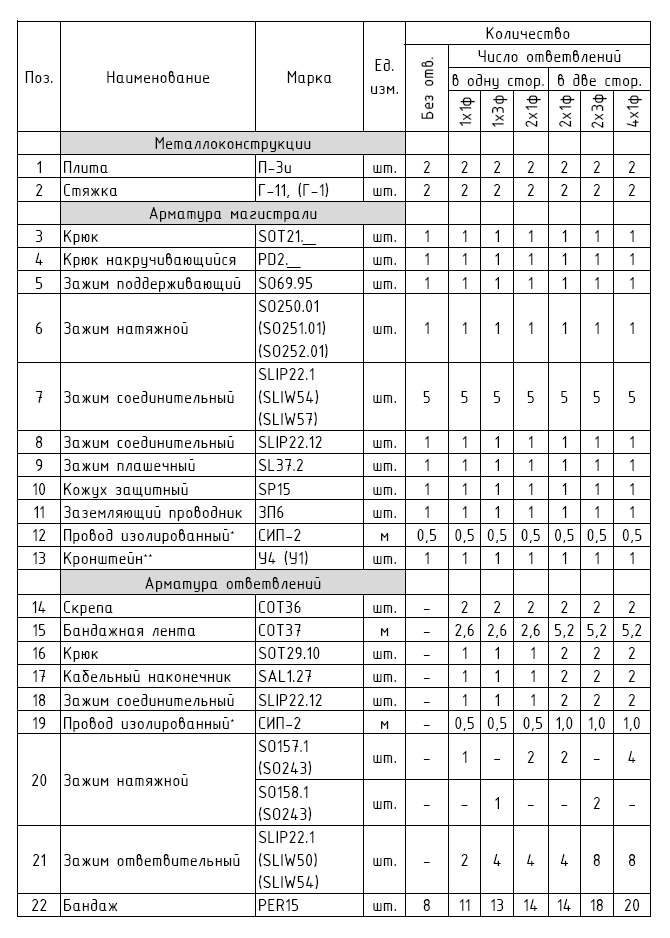

Линейная арматура (вариант 1)
* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.
* Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п. 1.7.126 ПУЭ 7 издания.
** Кронштейн У4 для стоек СВ95 и СВ110, кронштейн У1 для стоек СВ105.

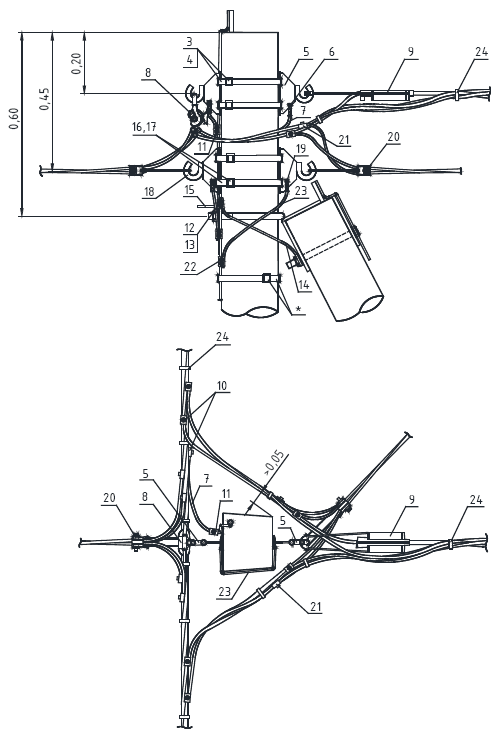

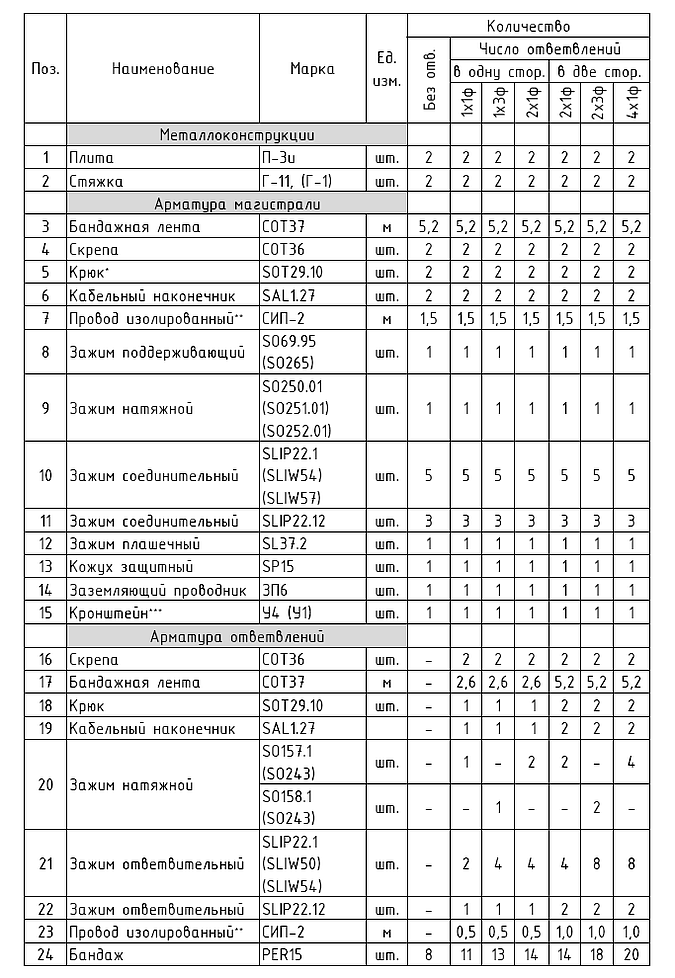

Линейная арматура (вариант 2)
* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.
* Верхний и нижний бандаж Выполняется в два витка.
** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.
*** Кронштейн У4 для стоек СВ95 и СВ110, кронштейн У1 для стоек СВ105.
