Двухцепная анкерная (концевая) опора А12 ПА8
Смотри ещё по двухцепным железобетонным опорам:
1. Двухцепная промежуточная опора П12 Двухцепная переходная промежуточная опора ПП8
2. Двухцепная угловая промежуточная опора УП12
3. Двухцепная анкерная (концевая) опора А12 Двухцепная переходная анкерная (концевая) опора ПА8
4. Двухцепная угловая анкерная опора УА12 Двухцепная переходная угловая анкерная опора ПУА8
ДВУХЦЕПНЫЕ АНКЕРНЫЕ (КОНЦЕВЫЕ) ОПОРЫ А12, ПА8

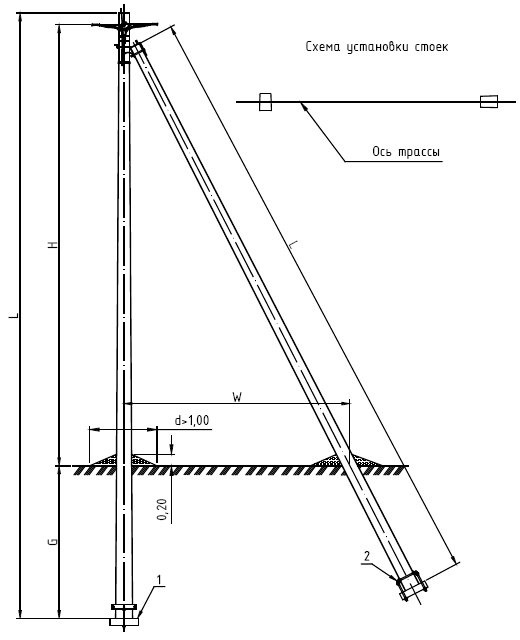

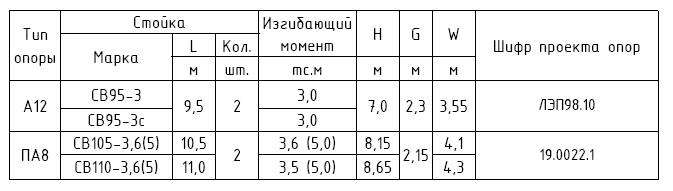

Схема расположения

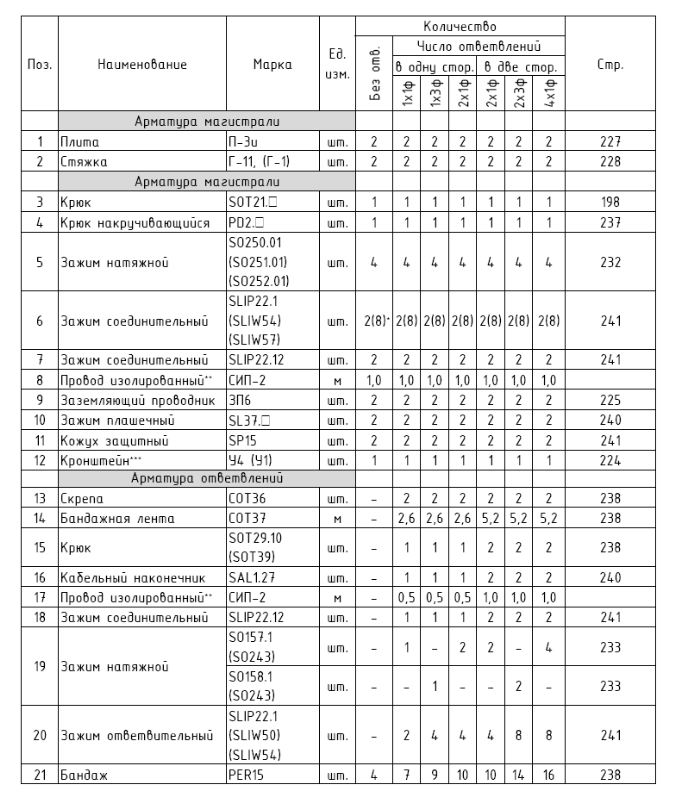

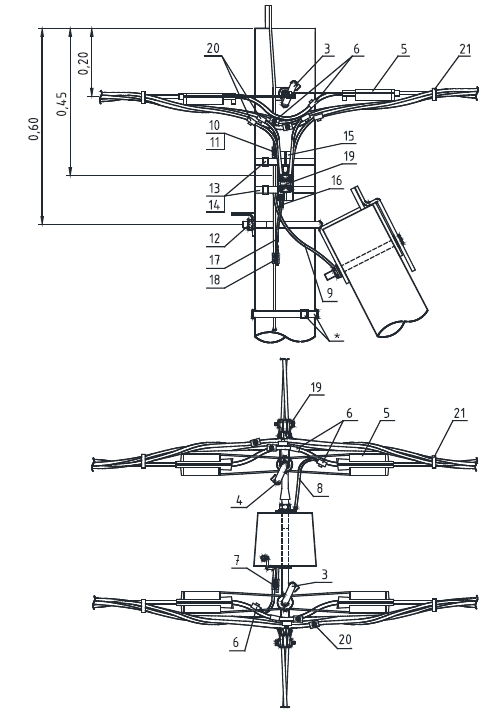

Линейная арматура (вариант 1)
* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.
* В скобках указано количество элементов, которые могут потребоваться при определенных условиях.
** Сечение изолированного провода СИП - 2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.
*** Кронштейн У4 для стоек СВ95 и СВ110, кронштейн У1 для стоек СВ105.

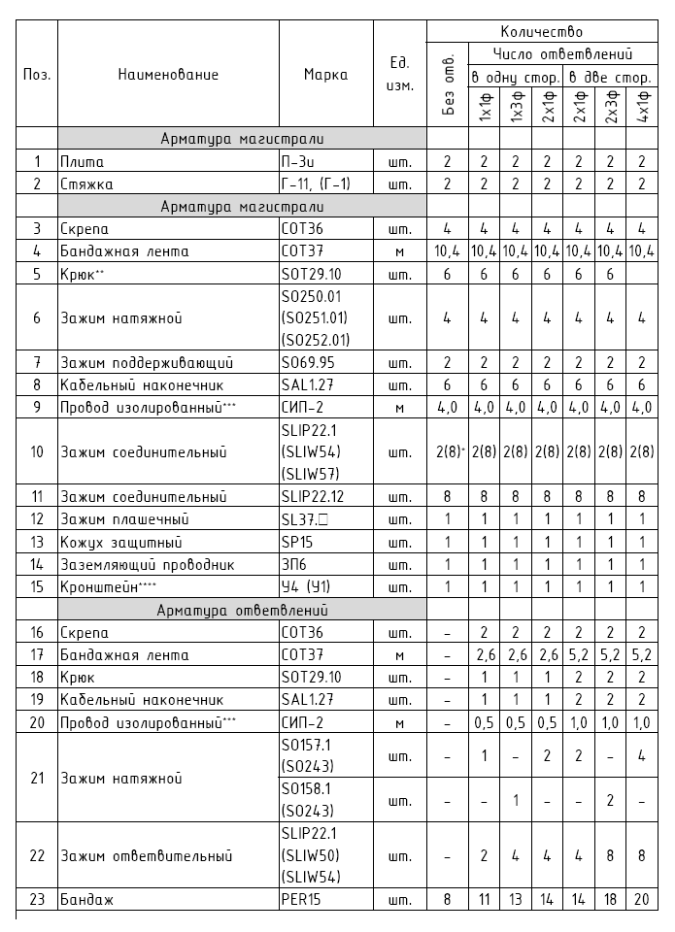

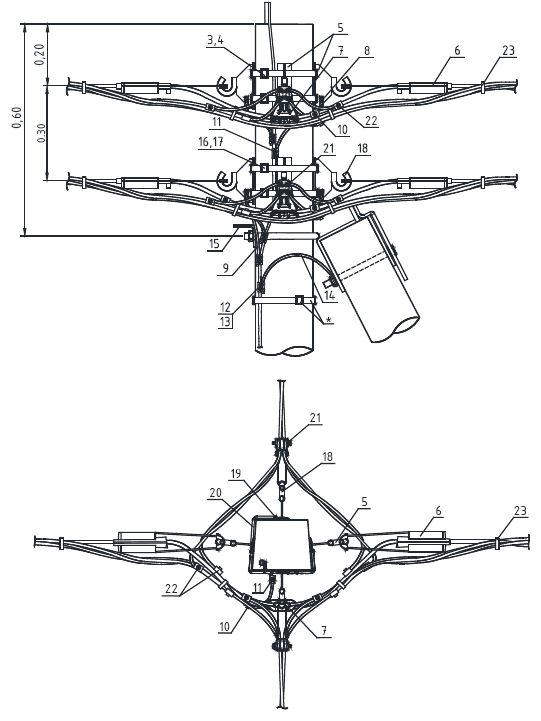

Линейная арматура (вариант 2)
* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.
* В скобках указано количество элементов, которые могут потребоваться условиях.
** Верхний и нижний бандаж выполняется в два витка.
*** Сечение изолированного провода СИП-2 определяется в соответствии с ПУЭ 7 издания.
**** Кронштейн У4 для стоек СВ95 и СВ110, кронштейн У1 для стоек СВ105.
