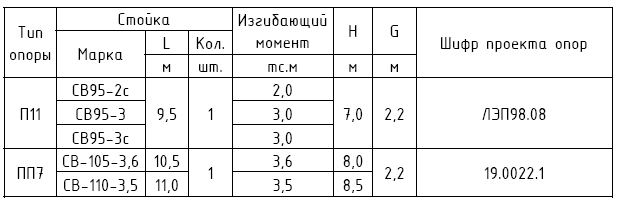

Промежуточные опоры П11, ПП7

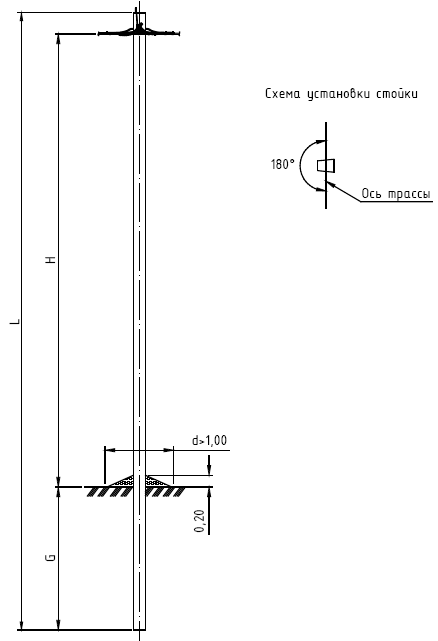

Схема расположения

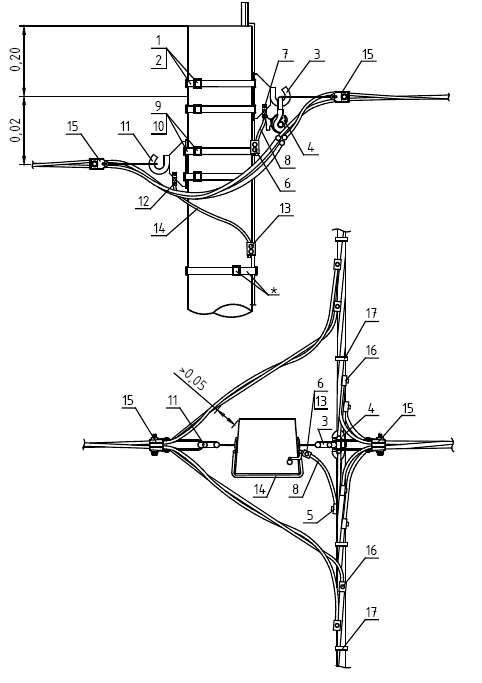

Линейная арматура (вариант 1)

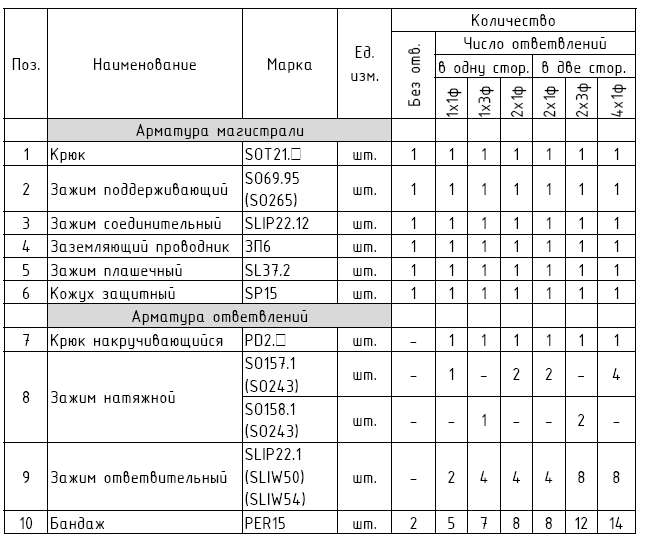

Линейная арматура (вариант 1)

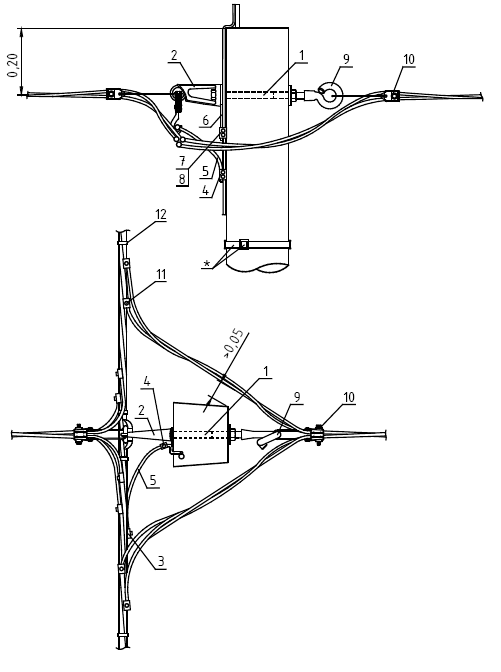

Линейная арматура (вариант 2)
* Фиксацию заземляющего спуска к стойке возможно выполнять при помощи бандажной ленты и скрепы.

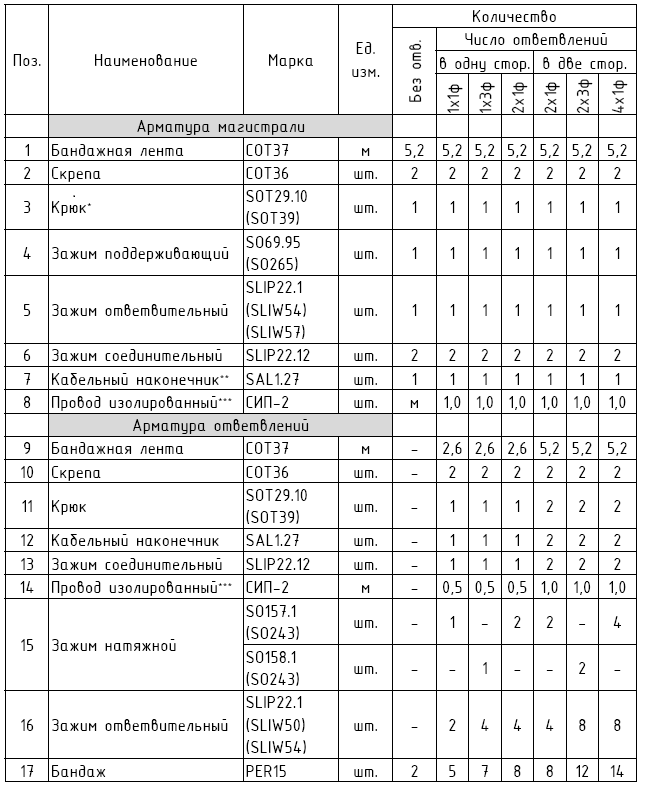

Линейная арматура (вариант 2)
* Верхний и нижний бандаж Выполняется в два витка.
** Крепежные элементы (болты, шайбы, гайки) для крепления наконечника к крюку SOT29.10 в спецификации не указаны.
*** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.
Линейная арматура (вариант 3)
* Фиксацию заземляющего спуска к стойке возможно выполнять при помощи бандажной ленты и скрепы.

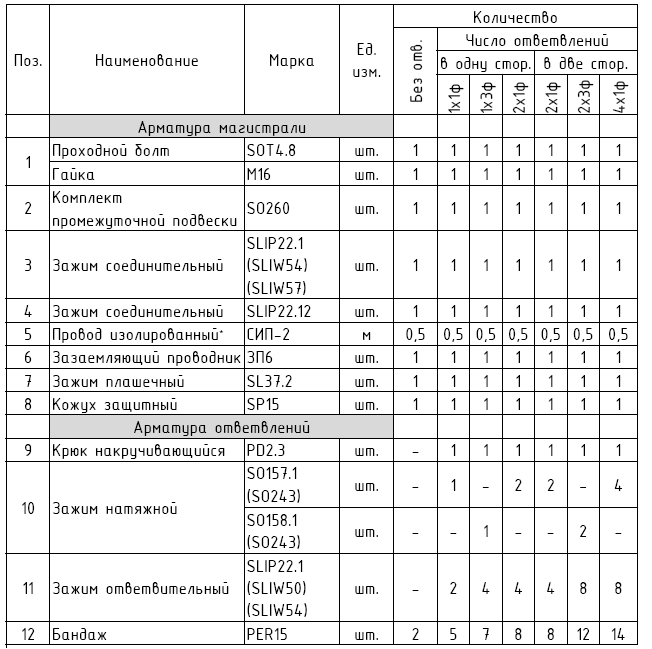

Линейная арматура (вариант з)
* Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.

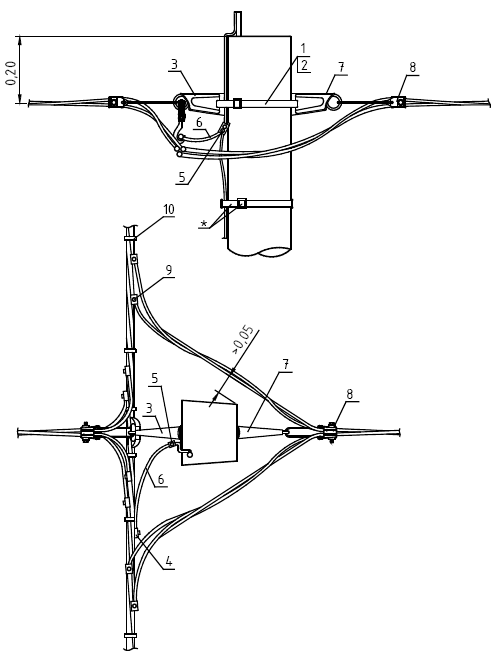

Линейная арматура (вариант 4)
* Фиксацию заземляющего спуска к стойке возможно выполнять при помощи бандажной ленты и скрепы.

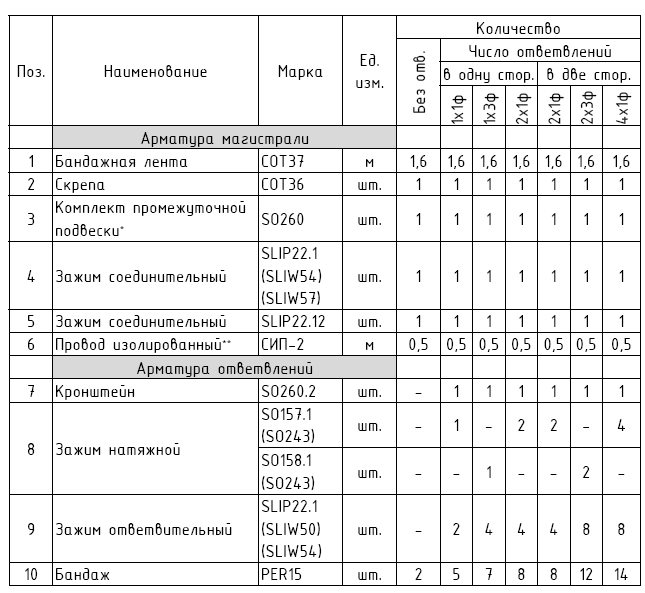

Линейная арматура (в ариант 4)
* В месте крепления комплекта промежуточной подвески к опоре, бандаж выполняется в два витка.
** Сечение изолированного провода СИП-2 опребеляется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.
