Двухцепная промежуточная опора П12 ПП8

Смотри ещё по двухцепным железобетонным опорам:

1. Двухцепная промежуточная опора П12 Двухцепная переходная промежуточная опора ПП8

2. Двухцепная угловая промежуточная опора УП12

3. Двухцепная анкерная (концевая) опора А12 Двухцепная переходная анкерная (концевая) опора ПА8

4. Двухцепная угловая анкерная опора УА12 Двухцепная переходная угловая анкерная опора ПУА8

5. Двухцепная ответвительная анкерная опора AО12 Двухцепная переходная ответвительная анкерная опора ПОА8

ДВУХЦЕПНЫЕ ПРОМЕЖУТОЧНЫЕ ОПОРЫ П12, ПП8

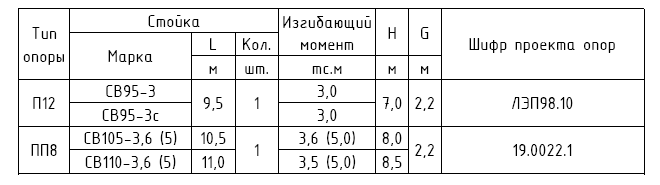

Схема расположения

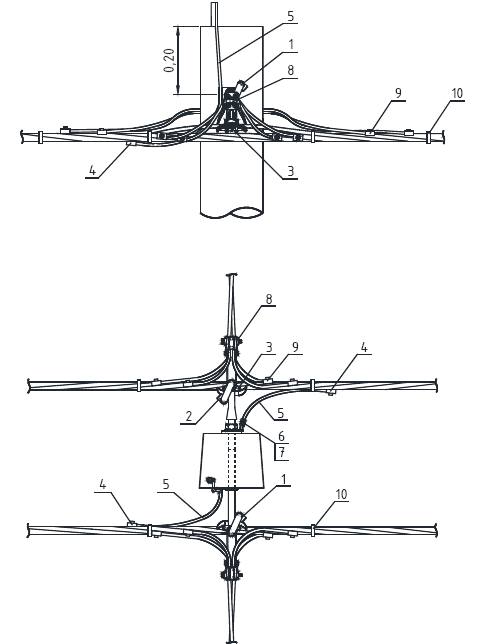

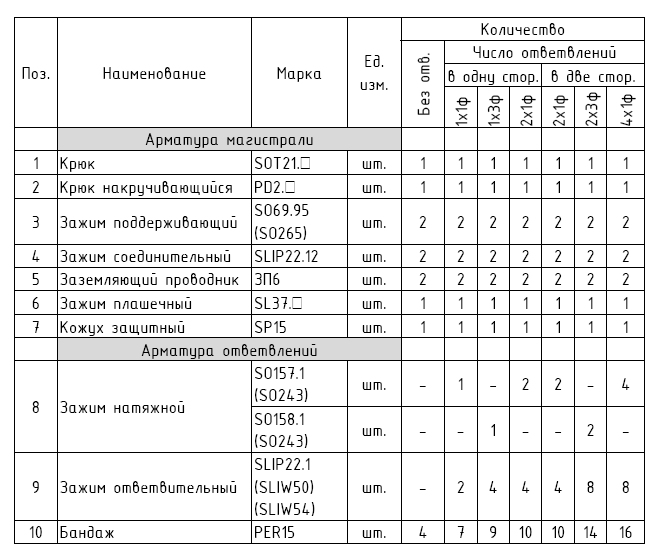

Линейная арматура (вариант 1)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

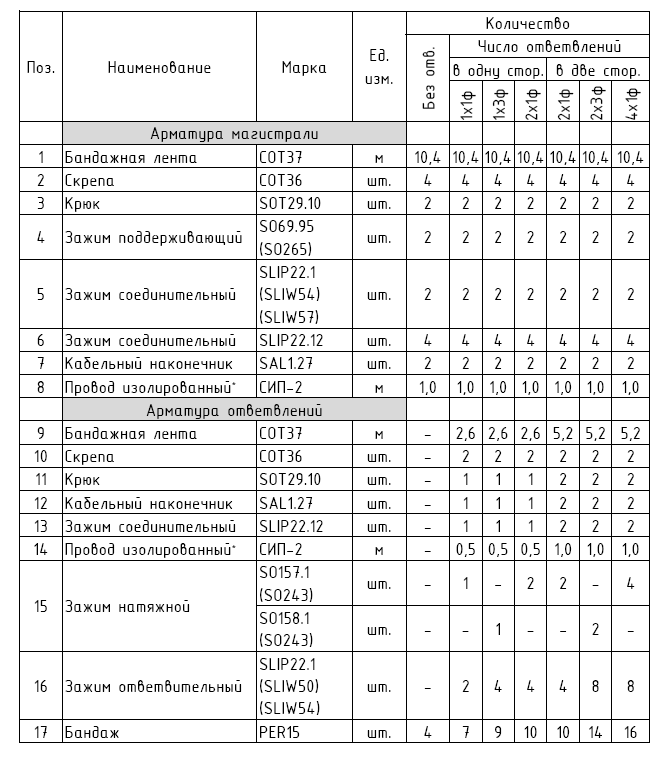

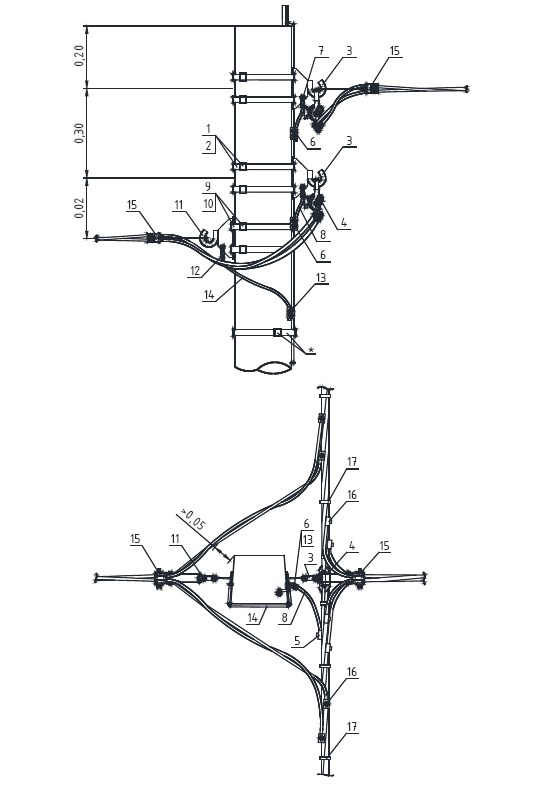

Линейная арматура (вариант 2)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Сечение изолированного провода СИП-2 определяется в соответствии п.1.7.126 ПУЭ 7 издания.
