Двухцепная ответвительная анкерная опора АО12 ПОА8

Смотри ещё по двухцепным железобетонным опорам:

ДВУХЦЕПНЫЕ OTBETBИТЕЛЬНЫЕ АНКЕРНЫЕ ОПОРЫ АО12, ПОА8

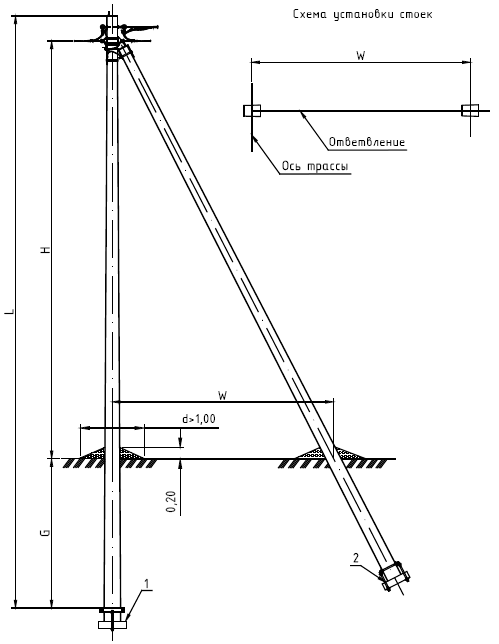

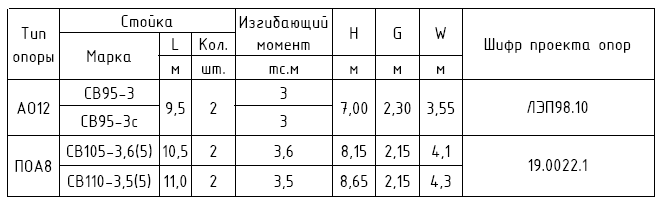

Схема расположения

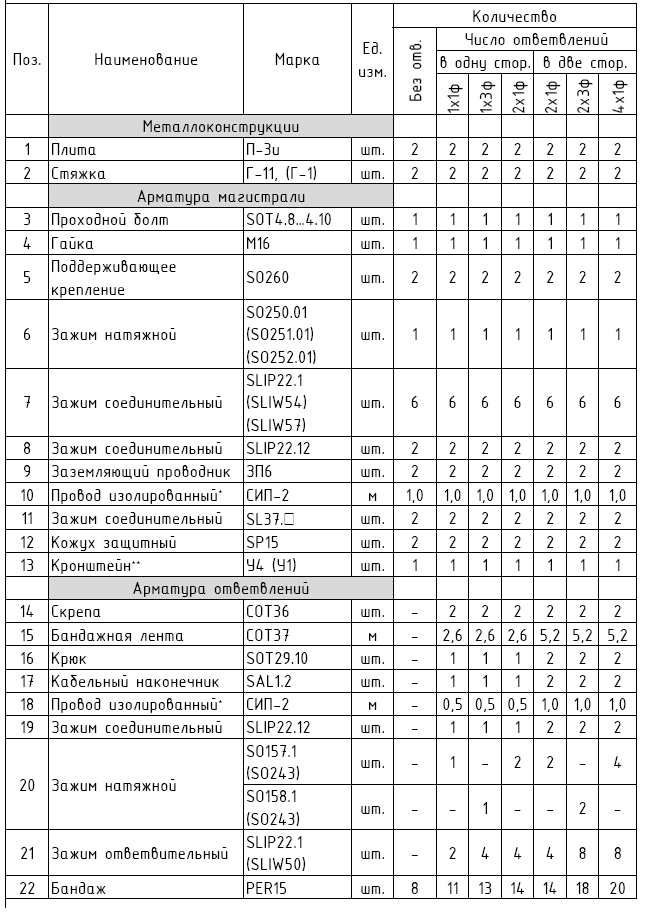

Линейная арматура (вариант 1)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

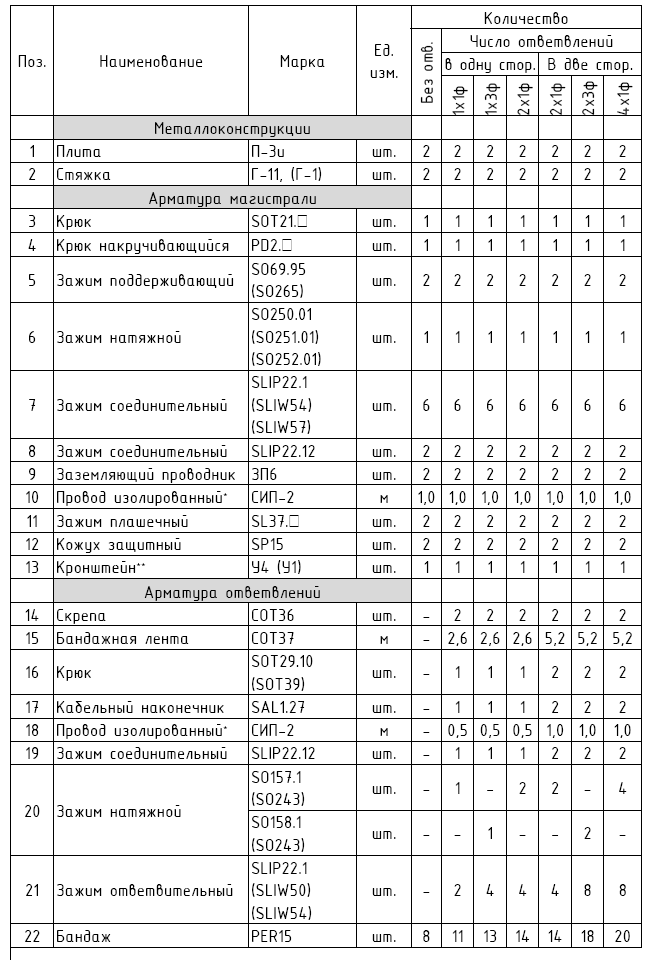

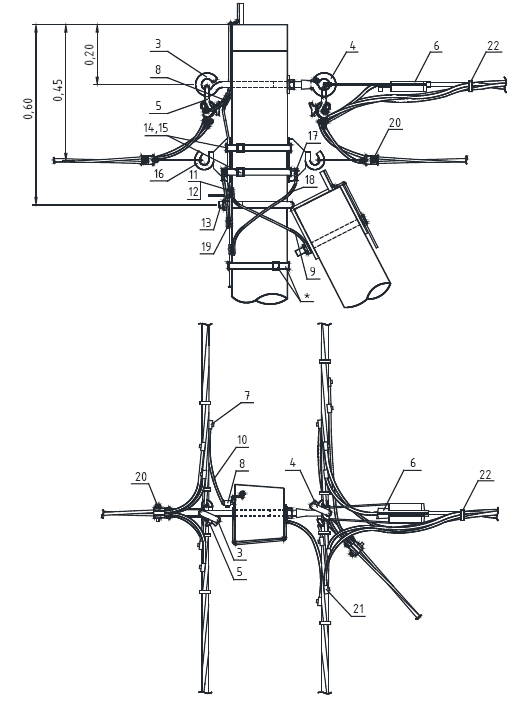

Вариант 1 (на чертеже)

* Сечение изолированного провода СИП-2 опребеляется в соответствии с ПУЭ 7 издания.

** Кронштейн У4 для стоек СВ95, СВ85 и СВ110, кронштейн У1 для стоек

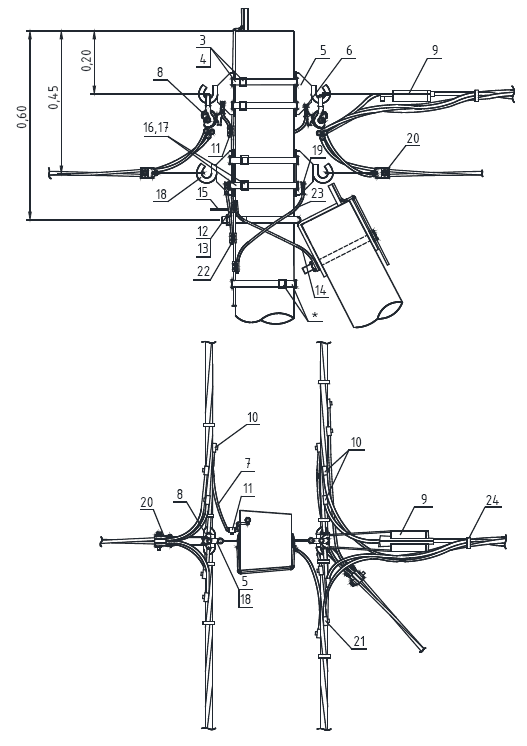

Вариант 2

* Сечение изолированного провода СИП-2 п. 1.7.126 ПУЭ 7 издания.

** Кронштейн У4 для стоек СВ95, СВ85 и опребеляется в соответствии с п.2.4.48 и СВ110, кронштейн У1 для стоек СВ105.

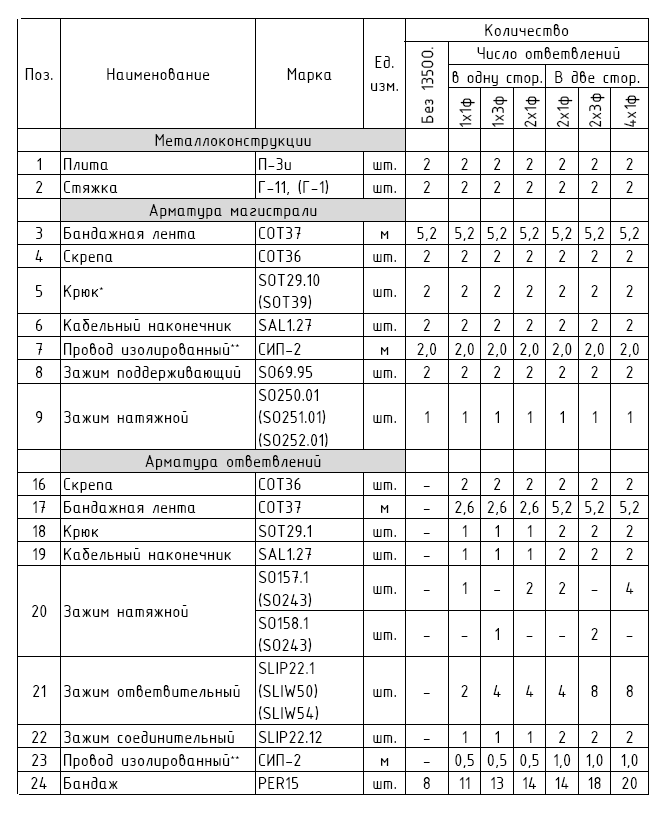

Линейная арматура (вариант 3)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.

** Сечение изолированного провода СИП-2 опребеляется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания. *** Кронштейн У4 для стоек СВ95, СВ85 и СВ110, кронштейн У1 для стоек СВ105.
