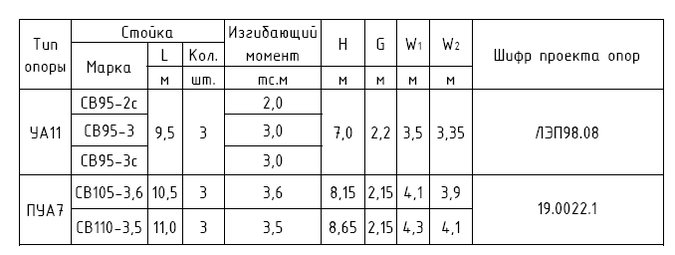

УГЛОВЫЕ АНКЕРНЫЕ ОПОРЫ УА11, ПУА7

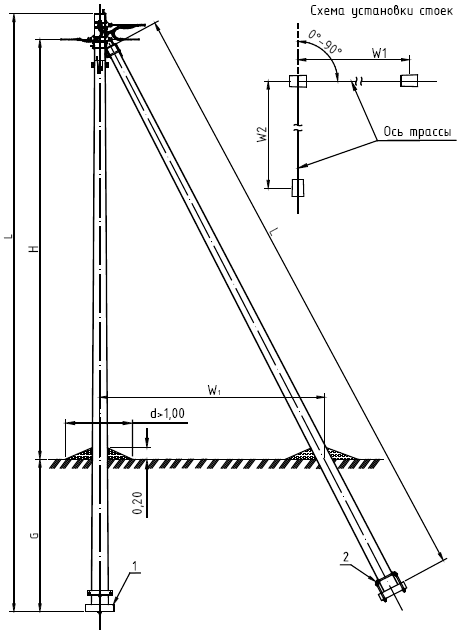

Схема расположения

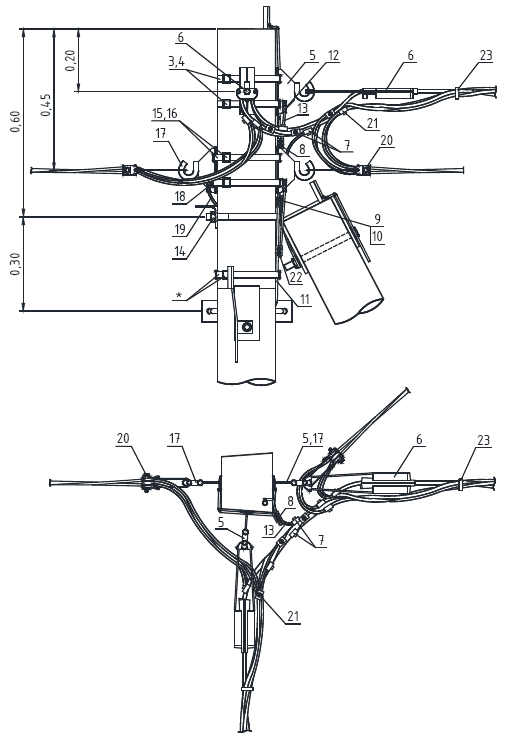

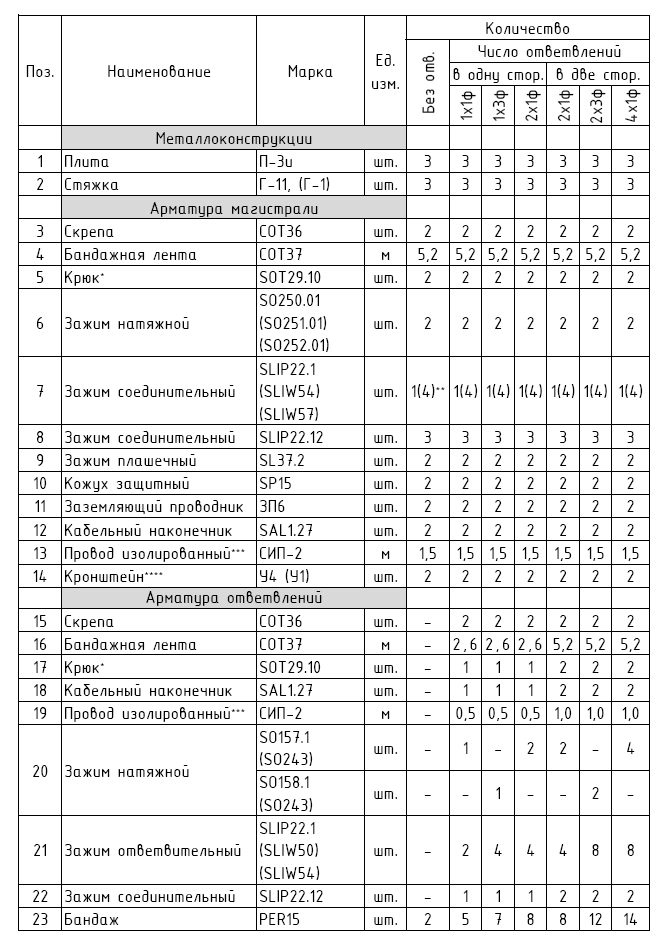

Линейная арматура

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.

** В скобках указано количество элементов, которые могут потребоваться при

опребеленных условиях.

*** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.

**** Кронштейн У4 для стоек СВ95 и С В110, кронштейн У1 для стоек СВ105.
