PIX КРУЭ

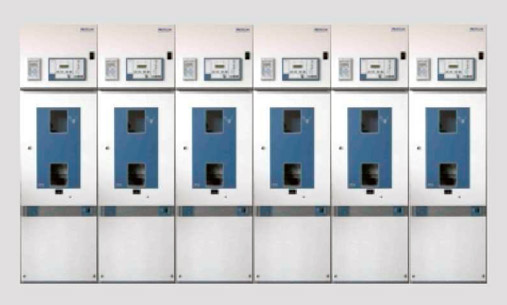

PIX 10 - 15 - 20 кВ элегазовые распределительные устройства (КРУЭ)

Руководство по монтажу, наладке, эксплуатации, техническому обслуживанию

1 Работа с электрооборудованием требует особого внимания и досконального соблюдения всех изложенных в настоящем руководстве рекомендаций. Ближайшая служба послепродажного обслуживания компании Alstom всегда готова оказать Вам помощь или проконсультировать. Эксплуатация и техническое обслуживание могут выполняться только квалифицированным и ответственным персоналом, получившим соответствующее разрешение на выполнение тех или иных операций и действий.

Напоминание: Все операции по техническому обслуживанию оборудования должны выполняться в соответствии инструкциями, изложенными в «Общих правилах техники безопасности при проведении работ с электрооборудованием», а также в соответствии с действующими на предприятии нормами и правилами работы в конкретной электросети.

1.1 ПРИМЕЧАНИЯ В ОТНОШЕНИИ ДАННОГО РУКОВОДСТВА

Настоящее руководство относится к одноступенчатым функциональным блокам с одним шинопроводом, рассчитанным на напряжение 12-17.5-24 кВ.

1.1.1 Ответственность

Производимые компанией Alstom устройства подвергаются контролю качества и проверяются на заводе-изготовителе в соответствии с действующими стандартами и нормами.

Рабочие характеристики и срок службы аппаратуры зависят от выполнения изложенных в данном руководстве инструкций по монтажу, пуску в эксплуатацию и эксплуатации оборудования. Невыполнение этих инструкций может повлиять на условия гарантийных обязательств.

Должны соблюдаться местные требования, в частности по технике безопасности, а также требования, соответствующие рекомендациям, приведенным в данном документе

Компания Alstom не может нести ответственность за результаты:

несоблюдения изложенных в настоящем руководстве инструкций, относящихся к международным нормам и правилам,

несоблюдения инструкций поставщиков кабельной продукции и соединительных устройств, используемых в процессе монтажа и наладки оборудования,

действия агрессивных атмосферных условий (наличие загрязнения, высокой влажность и т.д.), наблюдаемых в непосредственной близости не рассчитанного на это и не защищенного оборудования,

В настоящем руководстве не рассматриваются необходимые процедуры отключения от электросети. Описанные здесь операции вмешательства выполняются на обесточенном (в процессе монтажа) или блокированном (отключенном от сети) оборудовании.

Нормальные условия эксплуатации (в соответствии со стандартом IEC60694)

Допустимая температура окружающей среды:

Температура окружающей среды должна составлять от -15°С до +40°С

Среднее значение температуры за период измерений 24 часа не должно превышать 35°C.

Установка на высоте

Высоковольтное оборудование подстанций может эксплуатироваться на высоте над уровнем моря до 1000 м. При превышении этой высоты необходимо учитывать снижение изоляционных свойств. В этих случаях необходимо использовать распределительные устройства с усиленной изоляцией.

Загрязнение воздуха

Отсутствие пыли, выхлопных газов или дыма, коррозионных или огнеопасных газов, паров и солей.

Допустимая атмосферная влажность

Средняя атмосферная влажность за период измерений 24 часа не должна превышать 95%. Среднее давление водяного пара за период измерений 24 часа не должно превышать 22 мбар. Средняя атмосферная влажность за период измерений 1 месяц не должна превышать 90%. Среднее давление водяного пара за период измерений 1 месяц не должно превышать 18 мбар. Образование конденсата допустимо в случае резкого снижения температуры из-за чрезмерной вентиляции, высокой атмосферной влажности или из-за присутствия горячего воздуха. Образование конденсата можно за счет правильной планировки помещения или здания (размещения адекватной системы вентиляции, систем осушения воздуха, отопления и т.д.) Если уровень влажности превышает 75%, рекомендуем предпринять соответствующие меры, в выработке которых компания Alstom готова оказать необходимое содействие. Обращайтесь к нам без колебаний.

AMT N T023	Общие инструкции по смазке
AMT N T014	Элегазовый контактор GFA	Руководство по монтажу, наладке, эксплуатации, техническому обслуживанию
AMT No T026	Элегазовый силовой выключатель FPX	Руководство по монтажу, наладке, эксплуатации, техническому обслуживанию
AMT No T027	Устройство механического управления BRH	Руководство по монтажу, наладке, эксплуатации, техническому обслуживанию
AMT No T037	Элегазовый силовой выключатель FPX	Порядок действий при замене полюса.
N°531361	Подвижные части блоков UTX и MTX	Инструкции по эксплуатации
AMT No T053	DCX	Описание - наладка - эксплуатация
AMT No T054	DCX	Инструкции по настройке параметров посредством персонального компьютера
AMTNo T069	DCX	Передача данных по шине Modbus.
AMT No T077	PIX	Дополнительное оборудование.

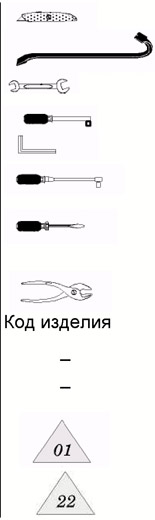

Инструмент и техническая оснастка (не входящие в комплект поставки), необходимые для выполнения операций, рассмотренных в настоящем руководстве

Нож

Монтировка-

Двусторонние гаечные ключи, размер 8; 13; 16; 18

Торцевые гаечные ключи, размер 8; 13; 16; 18

Прутковые ключи шестигранники, размер 8; 10; 12

Динамометрический ключ с торцевыми насадками размером 13; 16; 18 и патроном для шестигранных болтов размером 12

Плоская отвертка

Отвертка Torx 25

Кусачки

4 стропа (рассчитанных на 1000 кг)

Сухая чистая ткань

Растворитель (электрическая прочность > 30 кВ), за исключением хлорированных растворителей

Механическая смазка Mobilplex 47, Mobilux EP3 производства компании Mobil или смазка Stabilube T6 производства компании Sophos

- Смазка для электроконтактов Electrolube 2GX производства компании Comindus

Специальные инструкции по эксплуатации, а также при вмешательстве в работу оборудования под напряжением

1.1.1.1 Другая полезная техническая документация

При пуске в эксплуатацию и во время нормальной эксплуатации оборудования необходимо соблюдать действующие правила техники электробезопасности (применять перчатки, изолирующий инструмент и т.д.), а также правила технической эксплуатации. Все манипуляции, если они начаты, должны завершаться полностью. Продолжительность операций, указанная в таблицах, носит рекомендательный характер и зависит от местных условий.

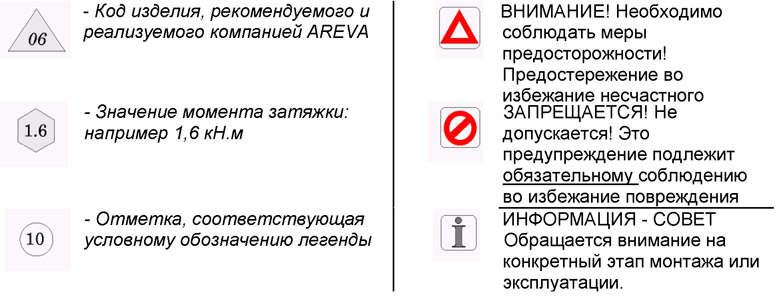

Условные обозначения

Моменты затяжки для стандартных сборочных единиц (болт + гайка)

Условные обозначения

Резьбовое соединение без смазки: сборка с несмазанными шайбами. Резьбовое соединение со смазкой: сборка со смазанными шайбами. Используется смазка, обозначаемая символом:

Размеры	Не смазываемые оцинкованные крепежные детали (кН.м)		Смазываемые крепежные детали из нержавеющей стали (кН.м) A2-70
	Класс 6.8	Класс 8.8
M4	0.2	0.3	0.2
M5	0.4	0.5	0.4
M6	0.7	0.9	0.7
M8	1.6	2.1	1.6
M10	3.2	4.3	3.2
M12	5	6.6	5
M14	8.7	11.6	8.7
M16	13.4	17.9	13.4
M20	26.2	35	26.2
