6. Инструкции по эксплуатации

Открывать дверцу имеют право только персонал, которому предоставлено право проведения технического обслуживания (см. раздел 12).

Если оборудование находится под напряжением, при вмешательстве в его работу необходимо соблюдать последовательность операций по блокированию.

Рабочие операции должны производиться при закрытой дверце функционального блока.

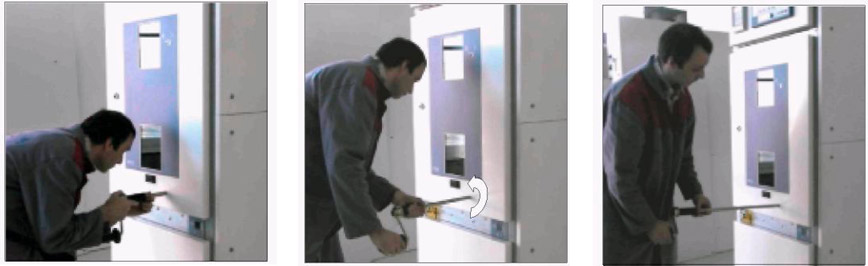

6.1 Установка выдвижного элемента в рабочее положение

Вставить конец коленчатой рукоятки в отверстие дверцы и ввести его в зацепление с приводным штоком выдвижного элемента.

Повернуть рукоятку в направлении, указанном стрелкой: коленчатая рукоятка медленно входит в отсек.

ЩЕЛЧОК, сопровождающий вывод коленчатой рукоятки из зацепления, указывает на то, что выдвижной элемент "вставлен". Вынуть рукоятку.

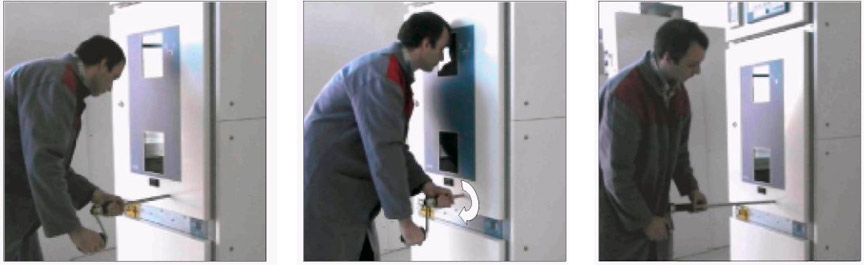

6.3 Действия по установке подвижного элемента в контрольное положение (обязательная операция перед открытием дверцы)

Вставить конец коленчатой рукоятки в отверстие дверцы и ввести его в зацепление с приводным штоком выдвижного элемента.

Повернуть рукоятку в направлении, указанном стрелкой: коленчатая рукоятка медленно выходит из отсека.

ЩЕЛЧОК, сопровождающий вывод коленчатой рукоятки из зацепления, указывает на то, что выдвижной элемент "извлечен". Вынуть рукоятку..
