9.1 Принадлежности для выполнения рабочих операций

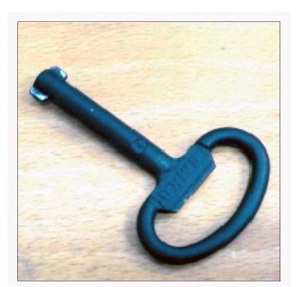

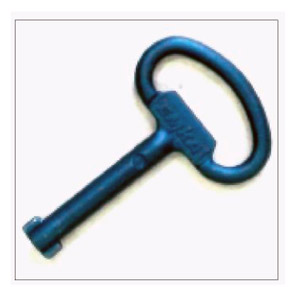

• Рукоятка-ключ для дверцы [Номер: SEM101120-01].	• Стандартный* ключ для дверцы отсека выдвижного элемента [Номер: SEM101137-01].	• Стандартный * ключ для дверцы отсека низковольтной аппаратуры [Номер: SEM101137-02].

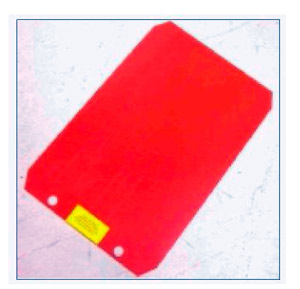

Приводные рычаги.	Красная изолирующая перегородка отсека с инструкцией

В зависимости от условий контракта могут поставляться другие ключи и рукоятки.

9.2 Описание функционального блока

Обозначения

1 Съемная панель для доступа к сборным шинам

-2 Крепежные болты съемной панели

3 Устройства управления подъемом шторки

4 Средняя направляющая с уплотняющей шторкой

6 Отверстие для рукоятки-ключа

7 Механизм управления заземляющим разъединителем

8 Скважина для дверного ключа

10 Болты крепления дверцы

11 Индикатор положения выключателя

12 Индикатор положения заземляющего разъединителя

9.3 Открывание дверцы функционального блока [обозначения см. в разделе 9.2]

Взять ключ, рукоятку и приводные рычаги из пакета принадлежностей.

Отвинтить крепежные болты [10] от дверцы [9].

Вставить ключ в замочную скважину [8].

Повернуть по часовой стрелке. Вставить рукоятку в отверстие [6].

Повернуть вверх: дверца поднимается.

Открыть дверцу: рукоятка и ключ остаются в дверце.

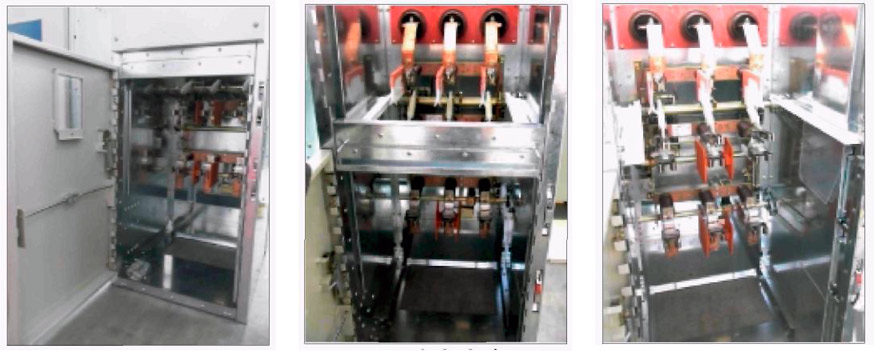

9.4 Доступ внутрь функционального блока [обозначения см. в разделе 9.2]

• Дверца открыта, предохранители извлечены.

• Для того чтобы снять верхнюю панель отсека сборных шин, необходимо отвинтить две гайки [2].

• Приподнять среднюю поперечину [4] и вытянуть наружу к себе.

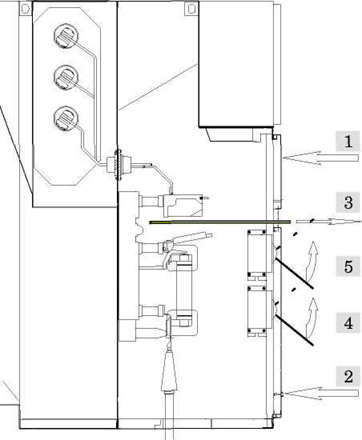

9.5 Пуск функционального блока

Установить и закрепить съемную панель отсека сборных шин

Закрыть и закрепить дверцу.

Извлечь красную изоляционную пластину: уплотняющая шторка опускается сама.

Выключить заземляющий разъединитель.

Замкнуть выключатель.

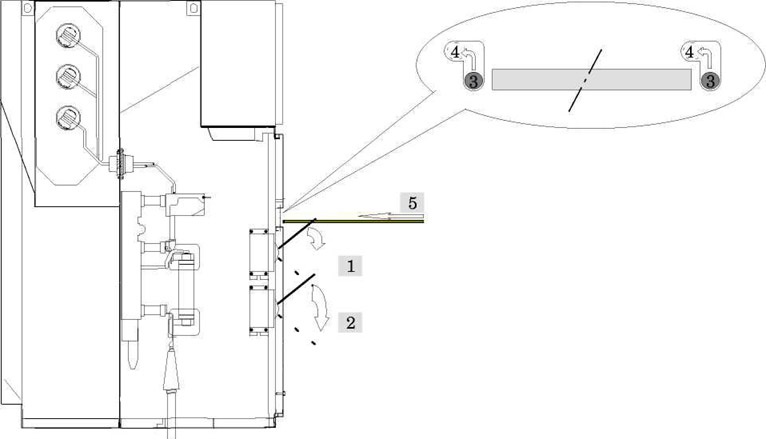

9.6 Отключение функционального блока

Разомкнуть выключатель: Блок LTRI с предохранителями: немного опустить ручку выключателя. Блок LTRI без предохранителей:

полностью опустить ручку выключателя.

Замкнуть заземляющий разъединитель.

Потянуть два рычажка открывания шторки.

Поднять рычажки и вставить их в пазы.

Вставить красную изоляционную пластину.
