Страница 4 из 15 3.1 Требования к качеству подготовительных строительных работ

Монтаж распределительного устройства требует наличия достаточно ровного бетонного основания. Для устранения неровностей или уклонов, превышающих более 2 мм/м, необходимо выполнить отделку поверхностного слоя правилом.

Расположение на выровненных металлических опорах представляется идеальным вариантом, поскольку такие опоры служат направляющими при нанесении отделочного цементного слоя

Общая ровность несущей поверхности не должна обнаруживать каких-либо отклонений, превышающих 6 мм по всей длине распределительного устройства.

3.2 Распаковка функциональных блоков

Распаковка

Для удаления поддона, необходимо демонтировать панель отсека «кабелей».

3.3 Обращение с функциональными блоками

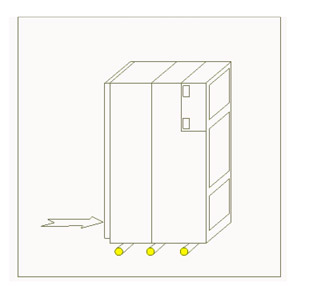

Сверху каждого функционального блока имеется четыре подъемные скобы.	Поднимать функциональный блок необходимо четырьмя стропами грузоподъемностью 1000 кг каждая. При этом необходимо соблюдать минимальную высоту, показанную на рисунке.	Функциональный блок можно перекатывать с помощью трех цилиндрических валков диаметром не менее 30 мм. Таким образом устройство перемещается к месту монтажа.

функциональных блоков должна производиться только на месте установки и монтажа.

Необходимый инструмент:

нож, для упаковки, предусмотренной перевозкой железнодорожным и автомобильным транспортом

Перед обращением с концевым функциональным блоком необходимо снять его концевую боковую панель.

Упаковочные материалы (дерево, полистирол) утилизируются установленным образом.

монтировка для упаковки, предусмотренной перевозкой морским транспортом.

При выполнении погрузочно-разгрузочных операций рекомендуется использовать предназначенные для этих работ защитные рукавицы.

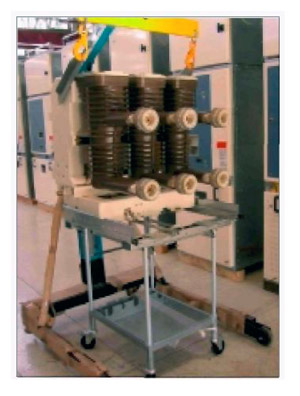

3.4 Обращение с выдвижным элементом оборудования при его размещении на поверхности пола

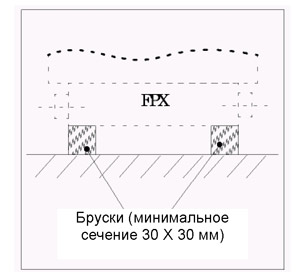

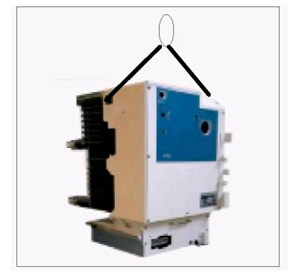

Выдвижной элемент < 2000 A: закрепить два стропа в отверстиях в верхней части каркаса.	Выдвижной элемент > 2000 A: установить две крепежных проушины (проушины поставляются вместе с выдвижным элементом).	На основании подготовить два бруска, выровненные относительно внешних краев тележки.

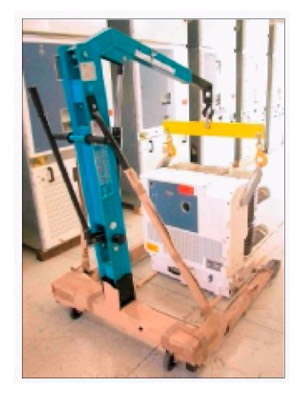

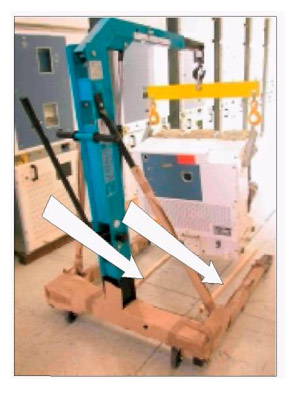

Зацепить грузоподъемную траверсу и очень медленно приподнять выдвижной элемент.	Выдвижной элемент не следует перемещать по поверхности основания. Его необходимо поместить на два бруска.	Следует поместить выдвижной элемент на лежащие на полу бруски.

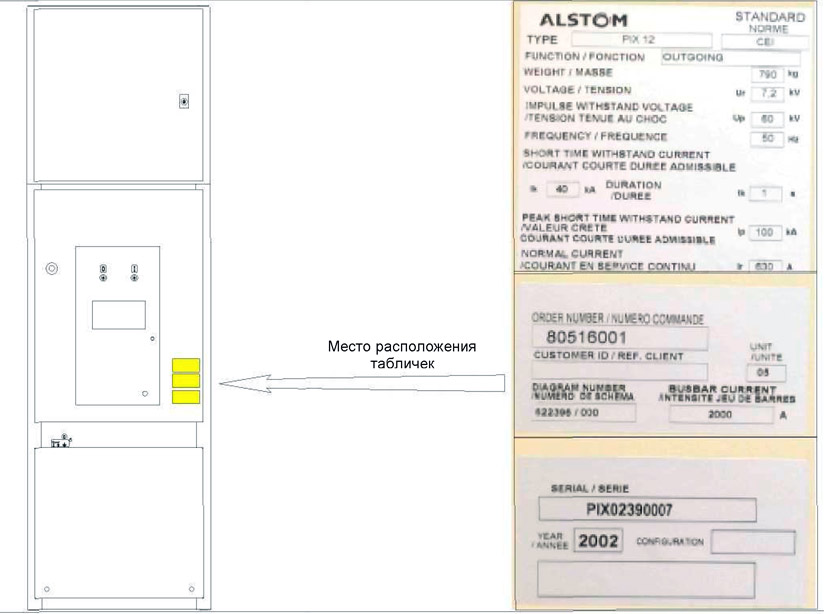

3.5 Идентификация функционального блока

При обращении в Alstom ссылка на данные, указанные на табличке, является обязательной.

Необходимо проверить технические характеристики, указанные на паспортной табличке, сравнивая их с заказом.

В соответствии с конкретными техническими условиями по контракту могут предусматриваться и другие средства идентификации.

3.6 Установка на поверхности основания

Установка панелей производится с учетом минимальных расстояний с передней, задней и боковых сторон распределительного устройства.

Границы монтажной планировки зависят от типа и количества устанавливаемого оборудования.

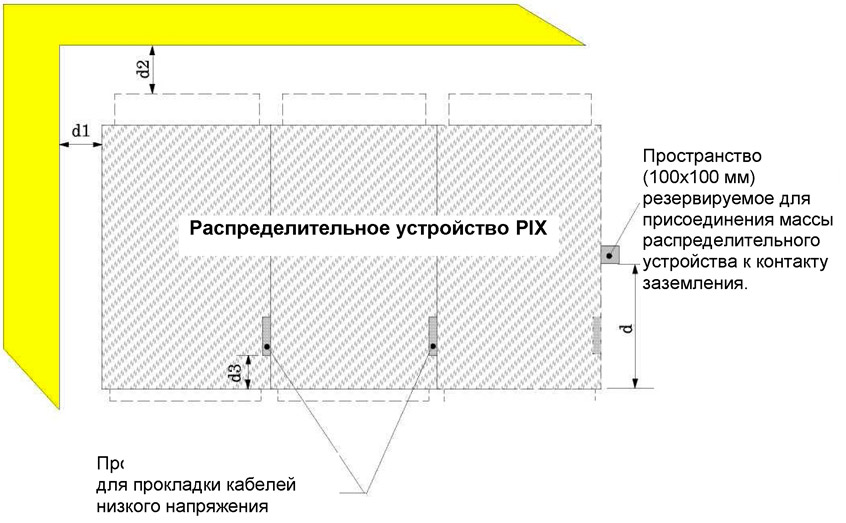

3.7 Установка распределительного устройства у стены (вид сверху)

Минимальные расстояния

	PIX12	PIX17-24
d =	630 мм	730 мм
d1 >	150 мм	150 мм
d2 >	100 мм	100 мм
d3	126 мм	126 мм
