Страница 5 из 15 4.1 Порядок монтажа

Для распределительного устройства, состоящего из 1-8 функциональных блоков, рекомендуется начинать монтаж оборудования на стороне, противоположной доступу к помещению.

Для распределительного устройства, состоящего из более восьми ячеек, рекомендуется начинать монтаж оборудования с середины ряда.

4.2 Подгонка отдельных функциональных блоков по месту

В процессе монтажа рекомендуется использовать защитные перчатки в соответствии с видом выполняемых работ.

Последовательность установки ячеек должна соответствовать однолинейной схеме.

Следует проверять перпендикулярность каждого из блоков по отношению к поверхности основания. Необходимо выровнять фронтальные поверхности

Эти проверки должны выполняться при установке каждого функционального блока.

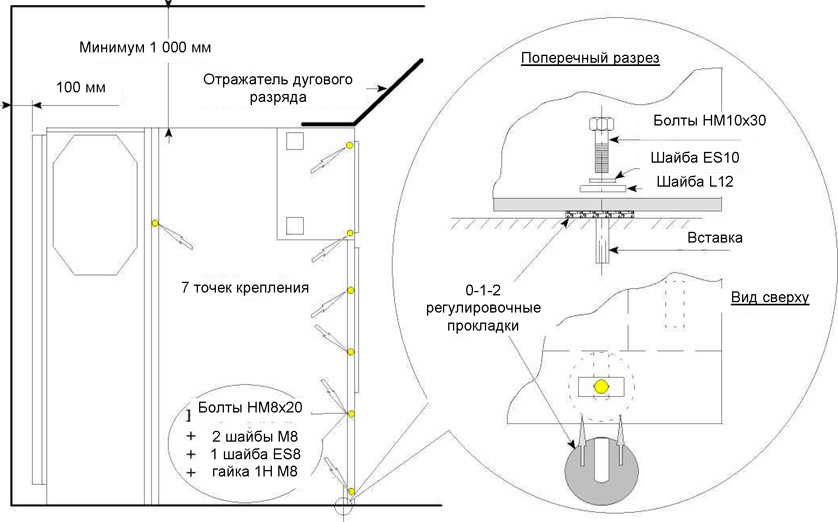

Необходимо закрепить функциональные блоки на основании в 2 точках в боковых стойках (винт Н M10x30 + вставка). По необходимости следует использовать поставленные регулировочные прокладки. Затем необходимо закрепить функциональные блоки в 7 точках крепления(болтами Н М8х20).

4.3 Открывание дверцы функционального блока

Необходимо достать ключ и рукоятку из пакета принадлежностей.

Вставьте ключ в скважину. Чтобы открыть дверцу поверните его против часовой стрелки.	Вставьте рукоятку в отверстие. Поверните ее вверх против часовой стрелки: дверь поднимается.	Откройте дверцу. Рукоятку можно извлечь, а ключ остается в замке.

4.4 Удаление креплений из отсека выдвижного элемента

Для функциональных элементов шириной 650 мм и 800 мм силовой выключатель может доставляться закрепленным внутри своего отсека.

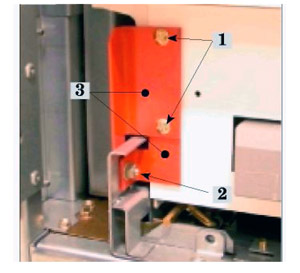

• Дверца открыта: точки крепления располагаются внизу слева и справа.	Отвинтить два винта [1] (отверткой Torx 25). Отвинтить и извлечь болт HM8x25 [2]. Извлечь две обвязочные скобы [3]. Снова установить два винта [1].на свое место	Отвинтить два винта [4] (отверткой Torx 25). Отвинтить и извлечь болт HM8x25 [5]. Извлечь две обвязочные скобы [6]. Снова установить два винта [4].на свое место

4.5 Извлечение выдвижного элемента из отсека

Для того, чтобы извлечь выдвижной элемент из отсека необходимо обратиться к инструкциям, изложенным в разделах 12.3 и12.4.

4.6 Извлечение горизонтальной съемной перегородки

Если функциональный блок оборудован блокировкой посредством замка на заземляющем разъединителе, необходимо зафиксировать разъединитель в положении «Open» - «Отключено») и извлечь ключ из замка.

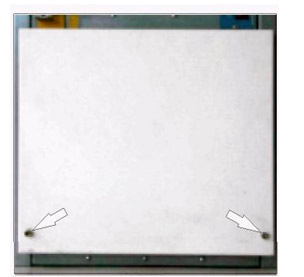

Отвинтить 2 (или 3) крепежных винта (ключ-шестигранник № 8) на панели кабельного отсека. Поднять и снять панель. Пометить панель для обеспечения монтажа на соответствующем функциональном блоке.	• Изолирующие экраны в блоках на 17-24 кВ удалить 3 крепежных винта [1] из опоры [2] для экранов [3], извлечь опору, извлечь 4 изолирующих экрана.	• Изнутри отсека коммутационного аппарата необходимо удалить блок сигнальных контактов (4 винта, гаечный ключ 13 мм).

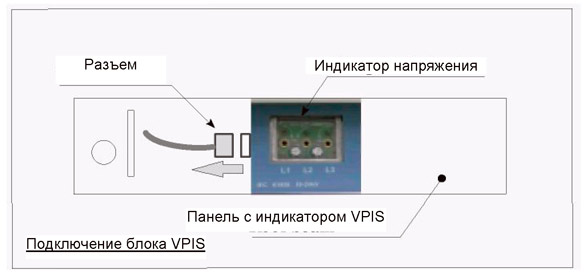

Удалить из горизонтальной съемной перегородки 10 крепежных винтов (гаечный ключ 13 мм).	При наличии индикатора напряжения (VPIS или VDS), перед тем, как снимать перегородку необходимо отсоединить соответствующий разъем.

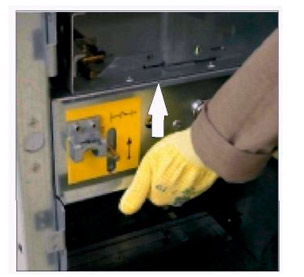

Поднять съемную горизонтальную перегородку.	Вытянуть съемную перегородку на себя и достать ее из отсека.	Удалить 4 фиксирующих винта для извлечения опорных поперечин (гаечный ключ 10 мм).

4.7 Подготовка шинных соединений: доступ изнутри

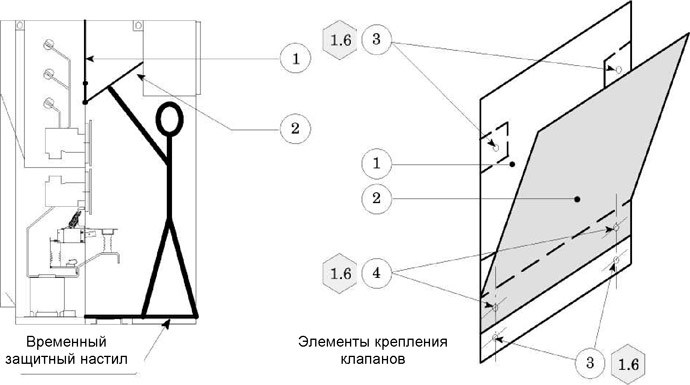

При присоединении сборных шин изнутри кабельного отсека для защиты металлических конструкций и кабельных каналов в нижней части блока необходимо устроить временный настил. (из теса или в виде обрешетки).

Вслед за этим необходимо демонтировать два клапана сброса давления при образовании дуги.

Надо извлечь 2 винта HM8x2 5 [4] (гаечный ключ 13 мм), которыми клапаны крепятся к отсеку коммутационного аппарата [2]. Снять этот клапан.

Надо извлечь 4 винта HM8x25 [3] (гаечный ключ 13 мм), которыми клапаны крепятся к отсеку сборных шин [1]. Снять этот клапан. Теперь доступ к сборным шинам открыт.

4.8 Подготовка шинных соединений: доступ снаружи

Доступ к сборным шинам возможен через съемное покрытие каждого функционального блока.

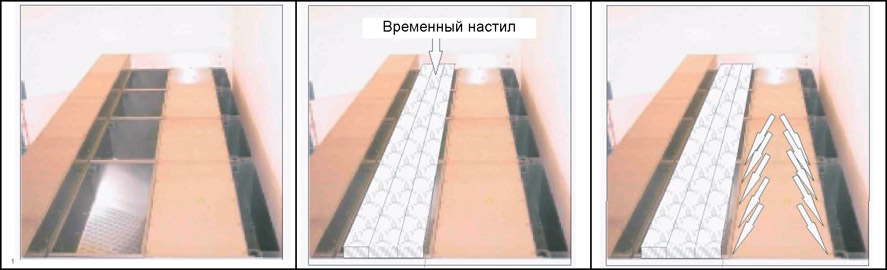

Защита верхней поверхности металлических панелей обеспечивается устройством временного деревянного настила

Для облегчения доступа необходимо отвинтить 10 крепежных винтов на каждом покрытии.

4.9 Разметка шин по длине

Расстояние между функциональными блоками		L (мм)
Ширина (мм)	Ширина (мм)	Фаза L1	Фаза L2	Фаза 15
650	650	644	644	644
650	800	696	719	744
800	800	794	794	794
650	1000	888	819	750
800	1000	850	894	938
1000	1000	994	994	994

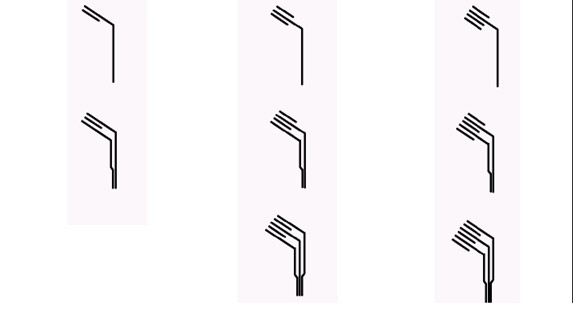

4.10 Компоновка шин в зависимости от их числа

1 шина 80x10	2 шины 80x10	3 шины 80x10	Число шин Секции
			Компоновка шин

4.11 Монтаж опорных или разделительных элементов сборных шин

Между функциональными блоками

Соединение функциональных блоков

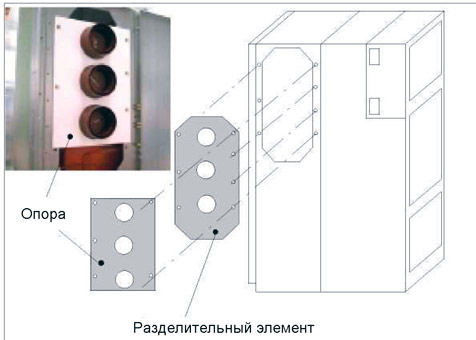

Перед соединением функциональных блоков необходимо закрепить соответствующий опорный элемент, который обеспечивает механическую прочность или разделительный элемент с целью обеспечения необходимой герметичности.

Перед соединением функциональных блоков необходимо закрепить опорный элемент, обеспечивающий механическую прочность шин.

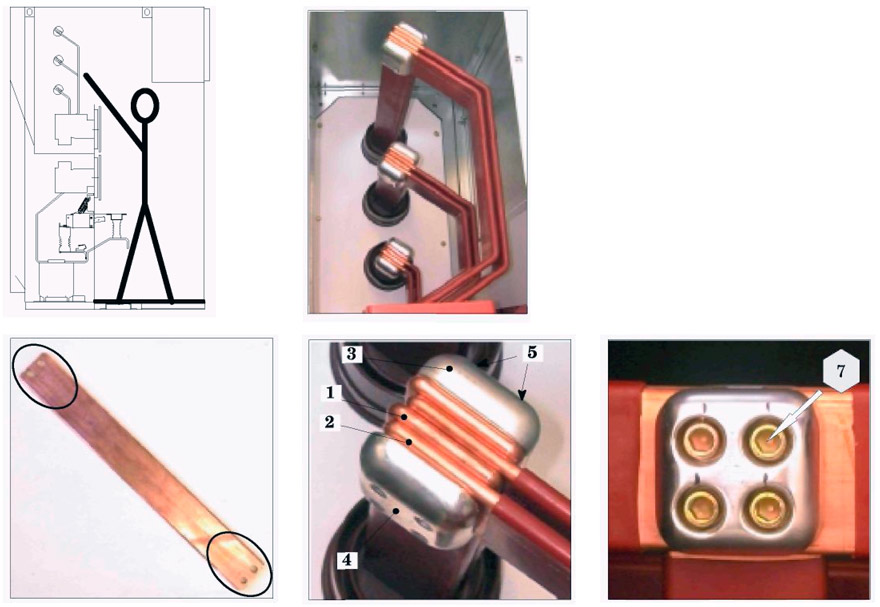

4.12 Пример присоединения сборных шин

Перед монтажом необходимо слегка смазать контактные области сборных шин вазелином.

Установите каждую шину [1] на соответствующий отвод [2]:

- оболочка верхнего соединителя с гнездом для винтовой головки.

- оболочка нижнего соединителя с 4 отводными отверстиями.

- Закрепить сборочный узел четырьмя винтами CHC M12 + 4 шайбы ES 12.

Установите и затяните 4 винта (ключ-шестигранник 10 мм).

1 шина: винт 45 мм,

-2 шины: винт 55 мм.

4.13 Обратная сборка внутренних клапанов сброса давления при дуговом разряде

По окончании работ необходимо выполнить сборку в порядке, обратном последовательности описанных выше операций (см. раздел 4.7).

4.14 Подключение контура заземления

• Для соединения двух функциональных блоков между собой - следует отвинтить болт HM8x35 (гаечным ключом 13 мм), который удерживает шинный соединитель. - Извлечь соединитель через фланец функциональных блоков.	В смежной ячейке: Отвинтить крепежный винт. 3 - Отрегулировать шинный соединитель с помощью пазов. 4 - Посадить соединитель на болты с двух сторон и затянуть с заданным моментом.	• Подсоединить цепь заземления, связывающую все функциональные блоки к шине заземления (болты HMI2 и заземляющий кабель не входят в комплект поставки).

4.15 Присоединение кабелей к функциональным блокам, оборудованным съемным перекрытием

Для более свободного доступа к кабелям необходимо извлечь съемное перекрытие (см. раздел 4.6).

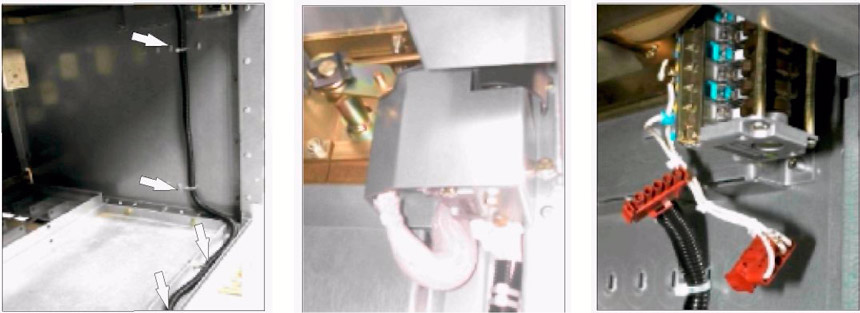

Вариант наличия микропереключателей на заземляющем разъединителе

*

Предварительная операция: если заземляющий размыкатель оборудован микропереключателями, необходимо снять жгут проводников электропитания. Удалить удерживающие жгут хомуты (кусачками).

Демонтировать защитный кожух блока микропереключателей.

Отсоединить кожух от клеммной колодки. Удалить жгут проводов.

Прокладка кабелей по месту расположения

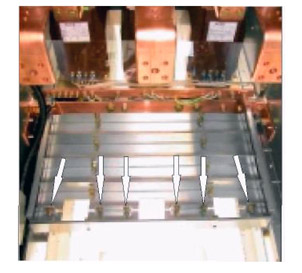

• Снять переднюю нижнюю поперечину (6 винтов H M8x2 5, гаечный ключ 13 мм).	• Снять переднюю панель (6 винтов H M8x25, гаечный ключ 13 мм).	Снять зажимные хомуты и прокладки. Извлечь нижние металлические пластины.
• Провести каждый кабель через отверстие в полу и вывести через переднюю часть отсека для подготовки оконцовок кабеля.	Вырезать прокладку по диаметру кабеля. Установить эту прокладку на кабель.	• Подготовить оконцовку кабеля (установить и обжать наконечник) в соответствии с требованиями поставщика кабеля.

Подготовка элементов соединения без отверстий

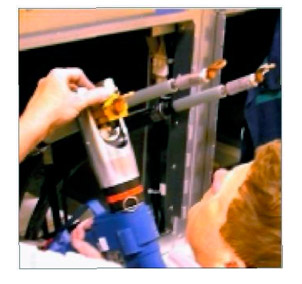

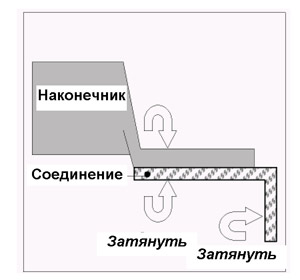

• Снять и затянуть соединение в тисках (обеспечив его защиту).	• Установить и закрепить наконечник на соединении с помощью затяжных клещей.	• Накернить и просверлить отверстия, обеспечив их совмещение.

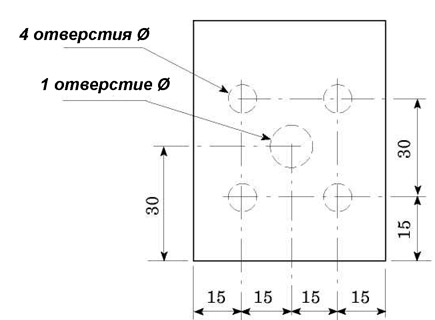

Два варианта отверстий

Соединения с одним отверстием 0 13 для:

любых наконечников < 240 мм²

алюминиевых/медных наконечников 300 и 400 мм².

Соединения с четырьмя отверстиями 0 9 для:

алюминиевых/медных наконечников 500 и 630 мм²,

алюминиевых наконечников 300 и 400 мм²

• - Для кабеля < 400 мм², (1 винт H M10, класс 8.8).

Крепление кабелей

• Соединить кабели с соответствующими наконечниками: - Для кабеля > 400 мм², (4 винта H M8, класс 8.8, момент затяжки: 1.6 кН.м).

Для крепления двух кабелей на фазу: присоединить оба кабеля к первому наконечнику.

Фланжировка для каждого кабеля выполняется на самом этом кабеле.

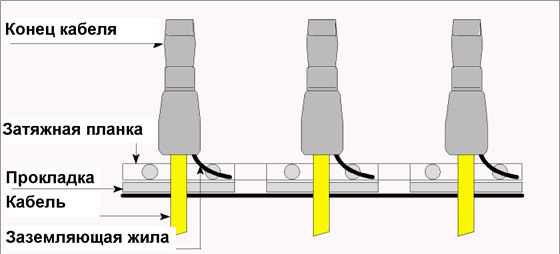

Заземляющие оплетки кабелей должны обязательно проходить над нижними металлическими пластинами.

• Присоединение трех заземляющих жил к контуру заземления функциональных блоков (винт Н М8х25).

Не следует наклеивать маркеры фаз (цветную клейкую ленту) на вновь собранные элементы.

Случай монтажа с фиксирующим хомутом (регулировка)

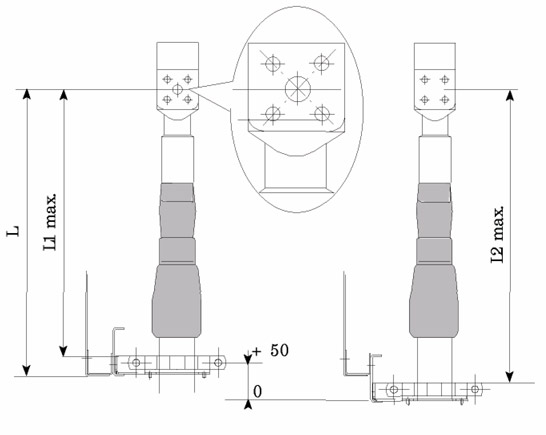

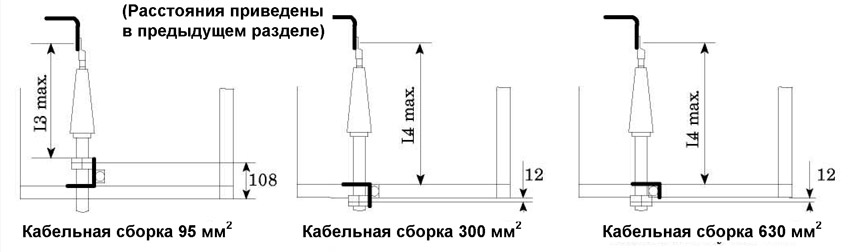

Расстояния в соединениях

	PIX12	PIX17	PIX24
L	430	460	555
L1	390	420	515
L2	440	470	565
(см раздел 4.16)
L3	290	320	415
L4	410	440	495

4.16 Присоединение кабелей в функциональных блоках без заднего перекрытия

Имеется возможность выполнить соединения низковольтных цепей через кабельный канал (см. п. 4.16).

4.17 Соединение низковольтных цепей внутри шкафа

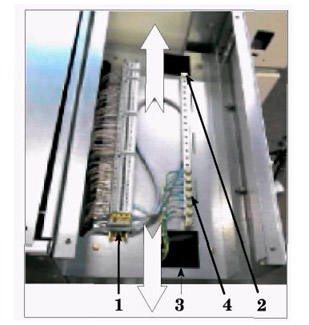

Открыть дверцу шкафа для доступа к клеммной колодке [1]

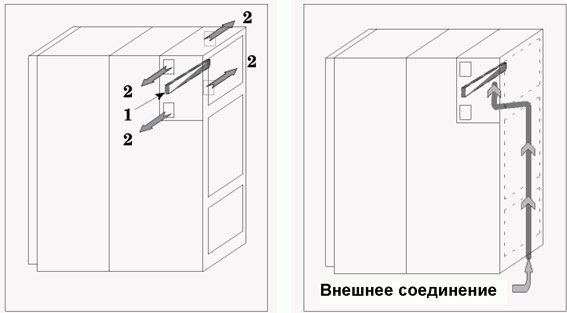

Соединить функциональные блоки между собой используя боковые отверстия [2] в шкафу.

4.18 Прокладка низковольтных кабелей в кабельном отсеке

Правая сторона ячейки: зарезервирована для прокладки внешних кабелей.

Защита обеспечивается съемным коробом, закрепленным 3 гайками М6 (гаечный ключ 10 мм)

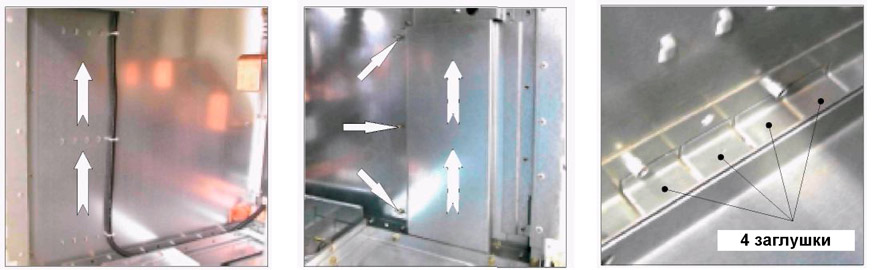

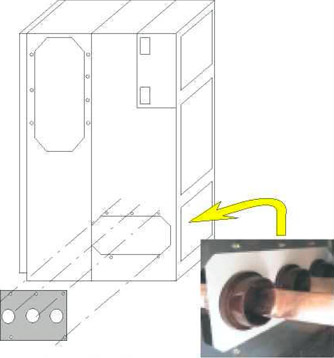

По необходимости заглушки удаляются, обеспечивая выход низковольтных проводов из функционального блока.

Отверстия вокруг кабелей необходимо закрыть для обеспечения заданной степени защиты.

4.19 Подсоединение низковольтных цепей через верхний кабельный канал

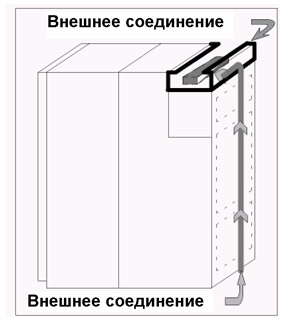

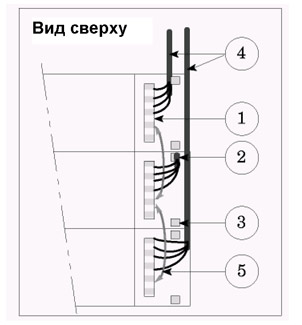

Обеспечить доступ к клеммной колодке (1) и к шине заземления (4) путем удаления крышки верхнего канала проводов. (4 винта Н М6х20). Соединить функциональные блоки между собой путем прокладки кабеля непосредственно от одного канала проводов к другому. 2 и 3 каналы проводов (см. 4.18)	• Имеется возможность выполнить соединения низковольтных цепей внешним кабелем: либо через кабельный канал, когда кабель поднимается по правому кабельному коробу (см. раздел 4.18); либо от верхнего кабельного канала через верх функционального блока.	Условные обозначения: -1 Клеммная колодка 2 Канал проводов (справа) 3 Канал проводов (слева) 4 Присоединение потребителя 5 Взаимные соединения функциональных блоков

Установка отражателя внутреннего дугового разряда (опция)

Отражатель дуги устанавливается на своде низковольтного шкафа после выполнения всех соединений (см.раздел 4.2).

Установка изолирующих экранов на 24 кВ

Четыре изолирующих экрана устанавливаются на свое место в кабельном отсеке (см. раздел 4.6).
