Страница 14 из 15 14.1 Идентификация материалов и оборудования

При заказе запасных частей необходимо приложить перечень технических характеристик компонентов и материалов.

1 - Технические характеристики отдельного устройства на табличке с паспортными данными (тип, идентификационный номер, номер заказа, серийный номер, год изготовления и т.д.).

2 - Идентификационная табличка распределительного устройства. Она необходима для определения нужных деталей и узлов при наличии широкого диапазона различных изделий.

Категории запасных частей

Детали, подвергающиеся механическому износу: механические компоненты, которые в зависимости от степени износа необходимо периодически заменять.

Условия хранения

Детали должны храниться в помещении, защищенном от пыли, влажности и солнечных лучей.

Расходные материалы: детали или элементы первой необходимости, подлежащие замене через определенные промежутки времени.

Для облегчения поиска деталей необходимо маркировать их, используя идентификационные номера, принятые компанией Alstom.

Дополнительные детали: комплектные узлы или подузлы, применяемые для немедленного внепланового устранения неисправностей или ремонта.

Некоторые детали хрупкие, поэтому рекомендуется хранить их в оригинальной заводской упаковке.

Детали PIX, подвергающиеся механическому износу

Оборудование PIX не содержит каких-либо механически изнашиваемых деталей.

Расходные материалы для PIX

Замена этих деталей выполняется в соответствии с приведенными в настоящем руководстве указаниями и инструкциями.

Расходные материалы	Обозначение [см раздел 14.7]
Катушка напряжения	1
Катушка минимального напряжения	2
Двигатель взвода пружины силового выключателя	3
Блок сигнальных контактов положения выдвижного элемента	4
Блок сигнальных контактов положения заземляющего разъединителя	5
Светоиндикатор наличия напряжения	6
Высоковольтные предохранители	16

14.6 Дополнительные детали PIX

Замена этих деталей может производиться только обученным и аттестованным для выполнения этой операции персоналом.

Дополнительные детали	Обозначение [см раздел 14.7]
Контакт заземляющего разъединителя	7
Нож подключения выдвижного элемента	8
Заземляющий контакт выдвижного элемента	9
Заземляющий контактный штифт выдвижного элемента	10
Изолятор	11
Емкостной делитель напряжения	12
Трансформатор напряжения	13
Трансформатор тока	14
Выдвижной элемент в комплекте (силовой выключатель, контактор и т.д.)	15

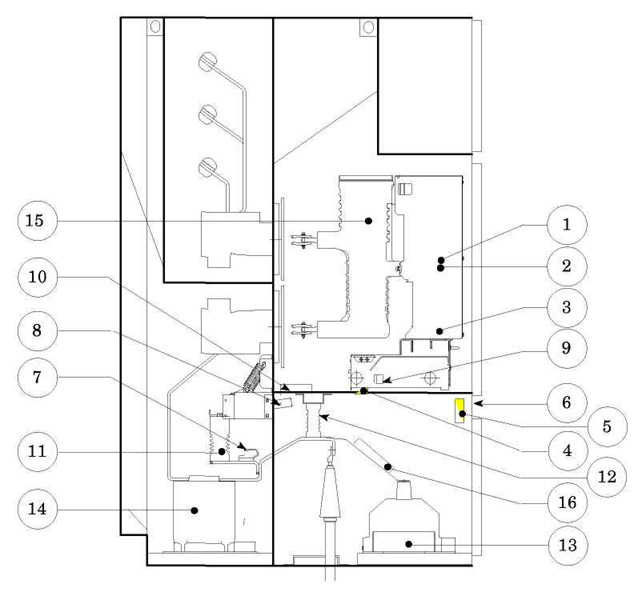

14.7 Пример функционального блока «ввода- вывода» линии.
