Страница 8 из 15 7 Эксплуатация выдвижного элемента FPX

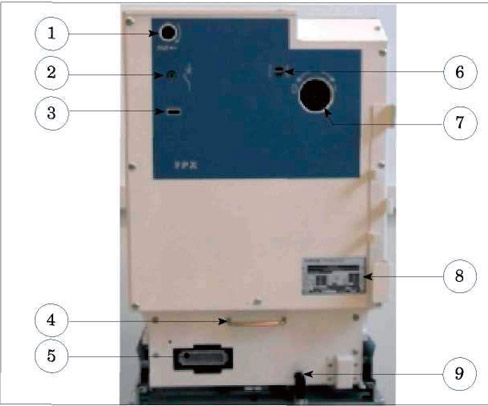

Обозначения

1 Отверстие для рычага взвода пружин

2 Световой индикатор состояния силового выключателя (замкнут или разомкнут)

3 Счетчик числа операций

4 Ручка

5 Низковольтный разъем

6 Световой индикатор состояния пружинного механизма (взведен или не взведен)

7 Кнопка замыкания и размыкания вручную

8 Паспортная табличка

9 Отверстие для коленчатого рычага перемещения выдвижного элемента

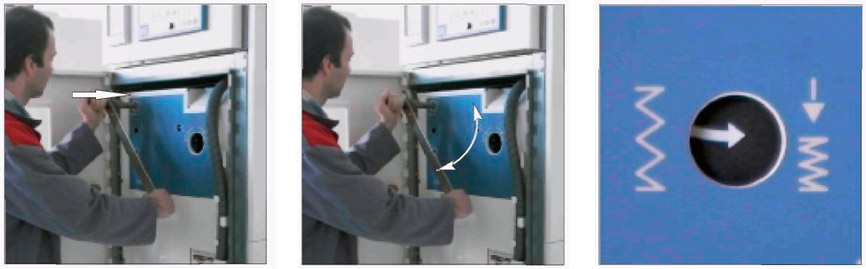

7.1 Взвод пружины силового выключателя вручную [дверца закрыта или открыта]

Операция должна выполняться, когда силовой выключатель находится в «контрольном» положении.

Вставить рычаг взвода в соответствующее отверстие.

Поворачивать рычаг попеременно вверх-вниз до момента, когда механизм издаст громкий «ЩЕЛЧОК».

Пружина взведена: рычагом работать больше не следует.

Удалить рычаг взвода пружины.

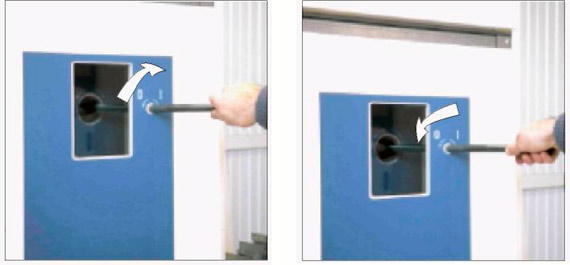

7.2 Замыкание и размыкание силового выключателя [дверца закрыта]

Взвести механизм управления BRH на FPX.

Вставить стержень замыкания и размыкания в соответствующее отверстие дверцы.

Стержень вводится в зацепление с осью рабочего переключателя.

Замыкание

Для того, чтобы замкнуть выключатель, стержень следует повернуть вправо по стрелке в направлении символа «I».

Состояние силового выключателя можно наблюдать через окошко в дверце.

Размыкание

Для того, чтобы разомкнуть выключатель, стержень следует повернуть влево по стрелке в направлении символа «O».

Состояние силового выключателя можно наблюдать через окошко в дверце.

7.3 Управление выключателем с помощью цифрового контроллера DCX

Возможно непосредственное электронное управление силовым выключателем с помощью программируемого контроллера DCX.

Контроллер DCX представляет собой устройство с программной установкой параметров. Параметры задаются потребителем оборудования.

После включения контроллера DCX в течение нескольких секунд происходит его инициализация. Затем он переходит в состояние, соответствующее состоянию функционального блока.

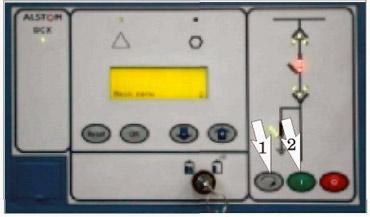

Замыкание силового выключателя

- Кнопка подготовки операции: световой индикатор мигает в течение 5 секунд, когда можно подать желаемую команду.

- После нажатия этой кнопки мнемосхемой отображается режим «замкнуто» (становится красной).

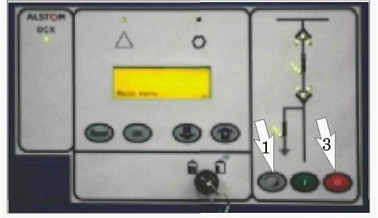

• Размыкание силового выключателя

1 - Кнопка подготовки операции: световой индикатор мигает в течение 5 секунд, когда можно подать желаемую команду. 3 - После нажатия этой кнопки мнемосхемой отображается режим «замкнуто» (становится зеленой)

Дополнительная информация содержится в инструкции по эксплуатации контроллера1 (см. раздел «Примечания в отношении данного руководства»).

8 Эксплуатация выдвижного элемента GFX

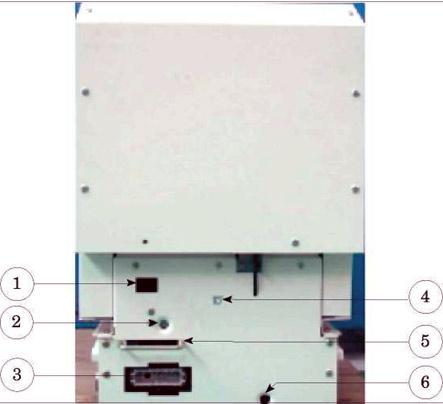

Обозначения

1 Счетчик рабочих циклов

2 Отверстие для размыкающего рычага (только на контакторах с механическим фиксатором)

3 Низковольтный разъем

- 4 Световой индикатор состояния контактора (замкнут или разомкнут)

5 Ручка

6 Отверстие для коленчатого рычага перемещения выдвижного элемента

8.1 Работа с контактором [дверца закрыта]

Контактор с механическим фиксатором замыкание электрическое, размыкание вручную

Контактор с магнитной фиксацией - замыкание и размыкание электрическое.

Размыкание

Вставить рычаг в соответствующее дверное отверстие. Нажать 1.

Через смотровое отверстие в двери наблюдается индикация состояния контактора «отключено» - (O).
